С. Иванов - He 177 Greif летающая крепость люфтваффе

В каждой паре моторов один мог отключаться (например, в случае аварии или повреждения в бою), для этого использовалось ручное сцепление, управляемое из кабины самолета.

Система охлаждения двигателей представляла собой четыре независимых контура, обслуживавших каждый из четырех моторов. Циркуляция охлаждающей жидкости в каждом контуре также осуществлялась независимо. Охлаждение жидкости происходило в двух четырехсегментных радиаторах, по одному на каждую спаренную установку. На каждый двигатель установки приходилось по два сегмента в радиаторе. Поток воздуха через радиатор регулировался автоматически с помощью термостата посредством подвижных жалюзи, имевших гидравлический привод. В качестве охлаждающей жидкости использовалась смесь, состоявшая из 50 % этиленгликоля, 48,5 % дистиллированной воды и 1,5 % антикоррозионного состава Schutzoel 39.

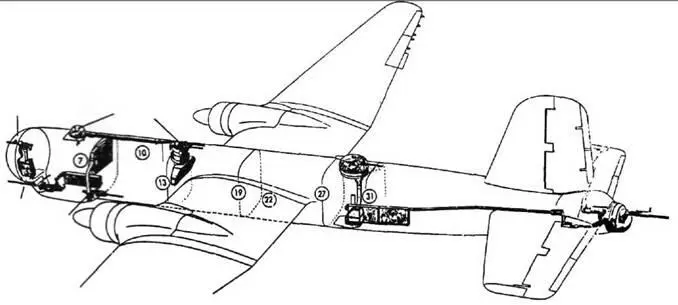

Расположение огневых точек на Не 177А-3.

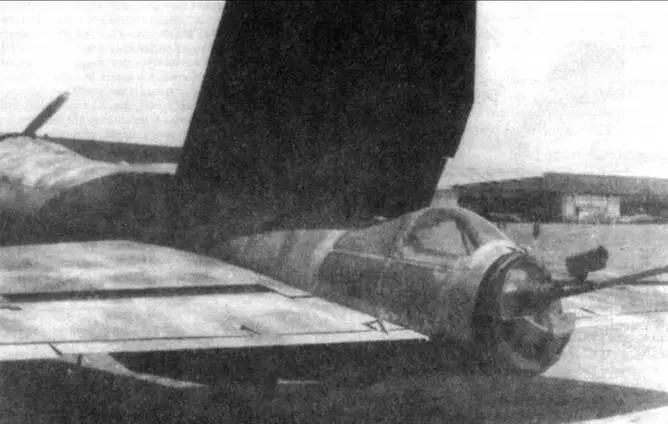

Хвостовая огневая точка на Не 177А-3 из KG 100, оснащенная пушкой MG 151/20.

Каждый из двигателей установки DB 610 имел собственную систему смазки. Самогерметизирующиеся маслобаки для каждого контура находились в центроплане. Маслорадиаторы находились в консолях крыльев. Поток воздуха через маслорадиаторы регулировался автоматической створкой, имевшей гидравлический привод. Принудительную циркуляцию масла поддерживали электрические маслонасосы, находящиеся возле каждого из моторов. Среднее давление масла составляло 2,6 кг/см². Для смазки двигателей использовалось масло Intava-Rotring.

В максимальной конфигурации топливная система насчитывала 8 больших самогерметизируюшихся бензобаков. Четыре бака стояли в бомбоотсеках, еще четыре находились в крыльях. Два самых вместительных бака имели объем 3630 л (наполняли не более 3450 л) и находились в переднем и среднем бомбоотсеках. Эти баки оснащались системой аварийного сброса топлива, представлявшей собой трубопровод большого диаметра, выведенный наружу в хвостовой части фюзеляжа. Еще два бака объемом 1140 л (заполнялись на 1080 л) находились в заднем бомбоотсеке.

В центроплане слева и справа находились два меньших бака объемом по 620 л. В консолях находилось еще по одному баку объемом 1120 л. Рядом с каждым баком стояло по электрическому бензонасосу KBP 16H. Эти бензонасосы, а также система топливопроводов и дополнительные бензонасосы KNP 16A позволяли перекачивать топливо из одного бака в другой. В случае отказа бензонасосов топливо могло подаваться к двигателям самотеком, благодаря поддерживавшемуся внутри баков повышенному давлению. В критических ситуациях бензин подавался исключительно бензонасосами, установленными на двигателях. Давление в топливной системе колебалось в пределах 1,3 … 1,8 кг/см². Каждый из моторов установки DB 610 оснащался собственными топливными фильтрами и мог отключаться от топливной системы с помощью крана. Моторы работали на этилированном бензине В4 с октановым числом 87.

Для пуска холодных двигателей использовалось специальное пусковое топливо, которое находилось в небольших цилиндрических баках объемом 46 л. Баки находились в задней части центроплана рядом со вспомогательным лонжероном.

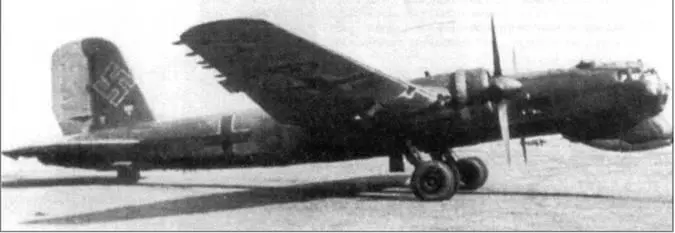

Прототип дальнего тяжелого истребителя (Fern Zerstoerer) He 177V12 (GI+BL), испытывавшийся в Тарневице. Было также выпущено пять машин в варианте Не 177A-1/U2 (иногда встречается также обозначение U1), которые действовали в составе KG 40–10./KG 40, затем в 17./KG 40.

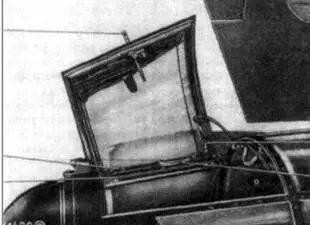

Хвостовая огневая точка на Не 177A-1.

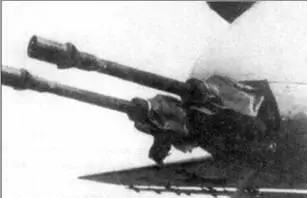

Сдвоенная 30-мм пушка MK 101.

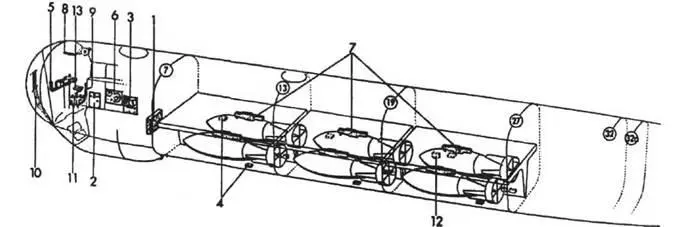

Расположение бомб в бомбоотсеках Не 177А-3.

Гидравлическая система работала благодаря двум насосам Barmag, отбиравших мощность у двигателей. Кроме того, в состав системы входили рабочие фильтры и выравнивающий бак, находящиеся в правой части центроплана. Аварийный выравнивающий бачок находился в фюзеляже за кабиной. Гидравлический клапан позволял поддерживать рабочее давление в контуре на уровне 80 … 88 кг/см². От главного контура через редукторы запитывались специализированные контуры, работавшие с различными системами самолета. В специализированных контурах давление было разным и зависело от того, с каким узлом работает контур. Гидравлический привод имели: система выпуска и уборки шасси, закрылки, люки ниш главного шасси, бомболюки, жалюзи радиаторов, створка маслорадиатора, вспомогательный привод элеронов, тормозная система главного шасси.
