Первые русские мониторы (сборник статей и документов)

а) По представлению наблюдавшего за постройкой двухбашенных лодок «Чародейка» и «Русалка» Комитет определил крепить броню в подводной части винтами, так как при подкладке в 18-дюймовой толщины винты будут довольно длинны для надлежащего прикрепления брони.

В то же время Комитет положил: все пространство над бимсами верхней палубы, занимаемое башнями и паровым механизмом, не менее как в 7 фут перед носовой башней и настолько же в кормовой части за паровой машиной, покрыть листами в 1 дюйм толщины, соединенными посредством планок по обыкновенно принятому способу. Затем в носовой и кормовой оконечности палубы покрыть железными листами в 1/2 д. толщиной.

б) Рассмотрен вопрос: делать ли на лодках «Чародейка» и «Русалка» броню у трубы паровых котлов из однодюймовых листов, толщиной 4 дюйм., как было на лодке «Смерч». Комитетом признано дымовые трубы обнести кожухами из 4 однодюймовых броненосных плит, на 4 ф. высотой от палубы, для предотвращения повреждения котлов осколками разрывных снарядов.

в) Обсуждены вопросы, возникшие при постройке лодок «Чародейка» и «Русалка»: 1) о числе зарядов и снарядов по известному калибру орудий для определения величины крюйт-камер и бомбовых погребов; 2) о количестве команды, офицеров и других чинов для расположения кают и запасов; 3) о числе, длине и толщине якорных цепей для определения числа и величины цепных ящиков.

Комитет положил: 1) крюйт-камеры и бомбовые погреба устроить для вмещения зарядов и снарядов — по 75 на орудие, так как плавание этих лодок предназначается в наших только водах и даже прибрежное, а малая вместимость в трюме вынуждает ограничиваться по всем прочим частям грузов и принадлежностей, необходимых для службы у этих судов. 2) Внутренние устройства для помещения офицеров и нижних чинов и для запасов рассчитывать не менее как на 1 О офицеров (с командиром) и не менее как на 150 человек команды. 3) На каждой лодке иметь по три якоря, из коих два в 95 пуд. каждый, а третий в 80 пуд.; цепи для первых двух якорей иметь в 1/2, а для третьего в 1/2 д. толщины; длиной же каждая цепь должна быть в 1 00 сажень. Механизмы для двухбашенных лодок Главный инженер-механик доставил еще на заключение Комитета, представленный заводом наследников Берда, проект механизма в 220 нарицательных сил для броненосных лодок «Чародейка» и «Русалка», по которому полагается: вес механизма 200 тонн, помещение в угольных ящиках на 120 тонн угля.

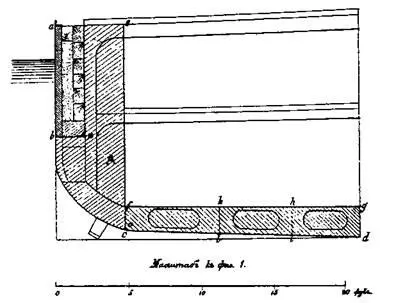

Двухбашенная броненосная лодка “Русалка” (Сечение корпуса в районе миделя)

При этом Главный инженер заявил, что завод отказывается ручаться за индикаторную силу более чем в четыре раза против нарицательной.

Со своей стороны Главный инженер считал благоразумным отказ заводчиков ручаться за индикаторную силу более чем в 4 раза нарицательной с назначенным им весом механизма, а также пространством для котлов. Он находил, что паровые котлы сделаны настолько велики, насколько пространство, назначенное для них, позволяет, но если Комитет может дать места больше в ширину или прибавить достаточно длины, чтобы можно было котлы установить один перед другим, вместо того, чтобы быть установленными рядом, в таком случае большая индикаторная сила может быть достигнута.

Комитет, не находя возможным ставить котлы один перед другим, так как для этого потребуется длина места для котлов вдвое больше назначенной, представил г. Управляющему Морским министерством, с полученным от Главного инженер-механика чертежом механизма в 220 сил для лодок "Чародейка» и «Русалка», что показанное на этом чертеже расположение механизма Комитет одобрил с тем, чтобы между паровыми котлами, на средине ширины судна, был оставлен простор не менее 8 дюймов для железного шпора грот-мачты, и чтобы дымовая труба сделана была откидная, как на лодке «Смерч».

В разрешение всех вышеизложенных предположений последовала резолюция г. Управляющего Морским министерством, что Государь Великий Князь Генерал-Адмирал в особом собрании 21 декабря 1865 года, в присутствии его превосходительства: из директора кораблестроительного департамента, председателя Технического комитета, главного инженер-механика и разных специалистов пароходной механики, изволил рассматривать проекты паровых механизмов для принятых постройкой броненосных судов и мнения по сему предмету Технического комитета и главного инженер-механика. По выслушивании представленных объяснений, Его Императорское высочество изволил приказать:
