По направлению кверху осколки пробили на 2 м от места разрыва палубу в 3/ 8", а на 1–1,5 м осколками или кусками мачты даже сворочены угольники в 2/ 3" [18 мм]. Назад осколков было мало, но желтый налет от пикриновой кислоты был преимущественно в части мостика позади места взрыва. Мелкие разрушения заметны на расстоянии до 10 м. Несмотря на то, что относительно горизонтальной плоскости разрыва снаряда палуба в 0, 75 — 1 м, а верхний мости/в 1,5–2 м., он поврежден был больше палубы, что указывает на направление наибольшего разрушения сверху. Этим снарядом были перебиты все трубы и провода, шедшие внутри мачты. От сотрясения сорвалась проводка под верхним мостиком. Давление газов выперло верхний мостик (на 2 м), а находившаяся в том же расстоянии (но горизонтальном) телеграфная рубка не тронута газами, выгнута даже в обратную сторону третьим снарядом.

Снарядом в мачту были убиты адмирал Витгефт, лейтенант Азарьев 1-й, мичман Эллис, ранены офицеры штаба. Убитые лежали между левыми стенками и мачтой, головами к последней; это не совсем понятно, так как газами их должно было откинуть от мачты. Может быть, тут повлияла рубка, отразив газы, или их подшиб какой-нибудь осколок.

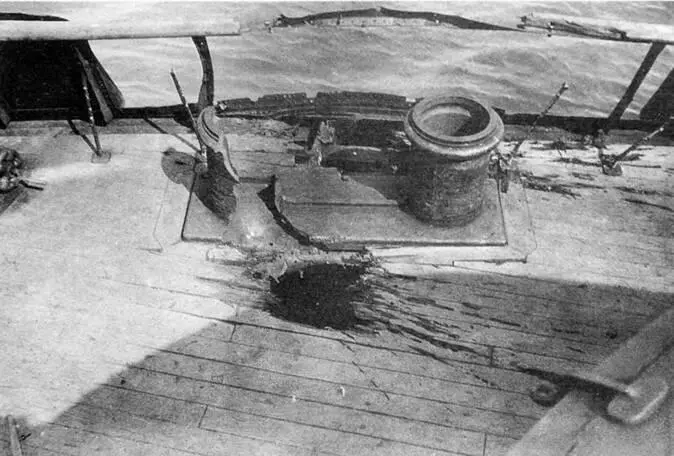

Броненосец “Цесаревич” (Две пробоины от 6“ разорвавшихся снарядов, вынесших часть фальшборта на юте с левого борта, разбивших буксирный кнехт и проникших в офицерскую кают-компанию.)

Снаряд, попавший в телеграфную рубку в конце второго боя с расстояния кабельтовых 50, разорвался в передней стенке рубки или даже до нее от прохождения через стенки, футах в 10 (3 м) от них, так как входное отверстие этого фугасного снаряда (развороченная стенка рубки) очень велика — около 4 квадратных метров, а переборка между командирскими помещениями и телеграфной каютой, которая в 1,5 м ширины, разбита только осколками. Объем наибольшего разрушения около 12 кубических метров; отдельными же осколками пробита труба ( 5/ 16") кожух ( 5/ 16") на 2 м расстояния. Мелкие осколки пробивали только кожух. Снаряд дал много совсем маленьких осколков-крапинок, которыми побито дерево, обшивка рубки. Газы опять-таки оказали более сильное действие вверх, чем вниз, вогнув несколько листов верхнего мостика и только в одном месте внизу оторвало рубку от палубы. Газами и сотрясением были уничтожены все приборы в рубке, но действие газов было только по направлению движения снарядов, так как провода на деревянной подкладке под верхним мостиком остались нетронутыми, только пожелтели от пикрина. Считая место разрыва снаряда в 1 м от палубы, большие осколки пробивали листы в 3/ 8" в обоих палубах в расстоянии 1,5–2 м, но пробив палубу под верхней рубкой, они оставались в дереве стола или в диване рубки и до крыши не долетали. Особо больших осколков снаряд не дал, ни головной части, ни целого донышка найдено не было.

Снаряды, попавшие в воду, или рикошетировали (по преимуществу бронебойные) или разворачивались, если были фугасные. Перелетавших рикошетов было много, полет их был хорошо виден. Одним из таких снарядов перебило стень-штаг. Фугасные снаряды, рвавшиеся у J борта в воде, давали целый столб воды, обдававшей мостик до компаса, но на мостик осколки не залетали; зато были пробиты ими же листы на марсе (близко отлетевший осколок ударялся в броню и отскакивал). Сила их была небольшая, так как длинные фугасные снаряды зарывались в воду, и осколкам приходилось преодолевать сопротивление слоя воды.

В середине второго боя один фугасный снаряд разорвался над мостиком, несколько осколков полетело на мостик, палубы не пробило: все количество разорвавшегося металла попало в воду, перелетев через броненосец.

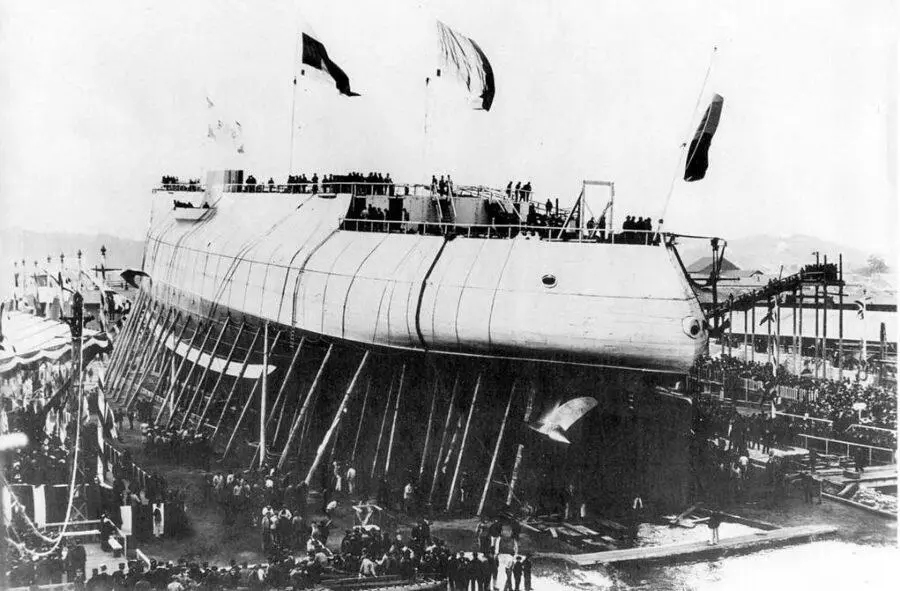

“Цесаревич" на стапеле. Февраль 1901 г.

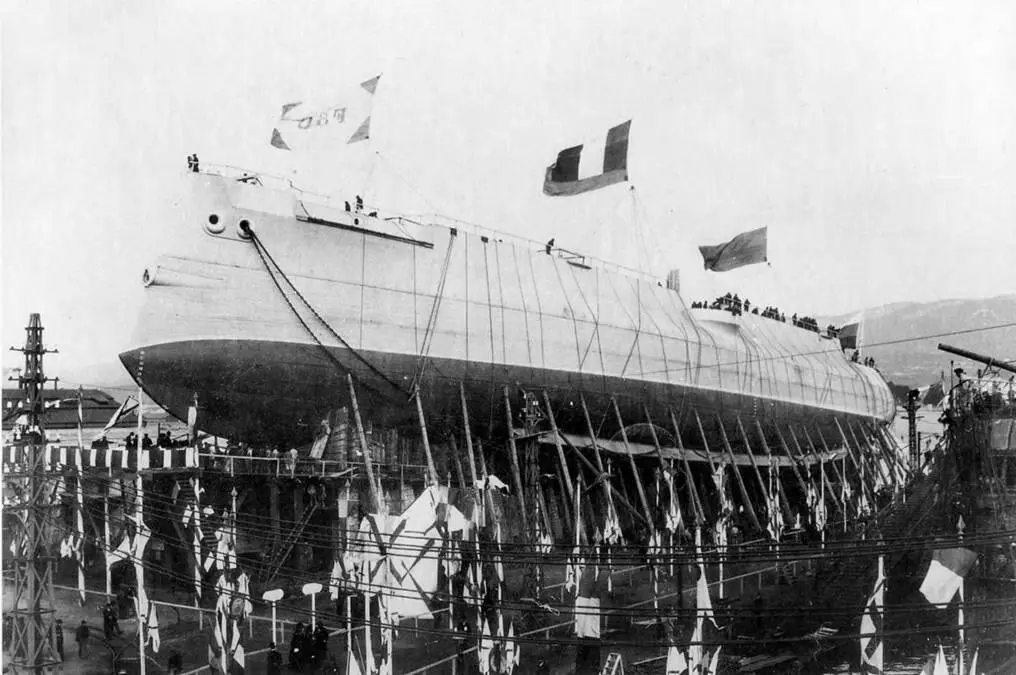

“Цесаревич” на стапеле. Февраль 1901 г.

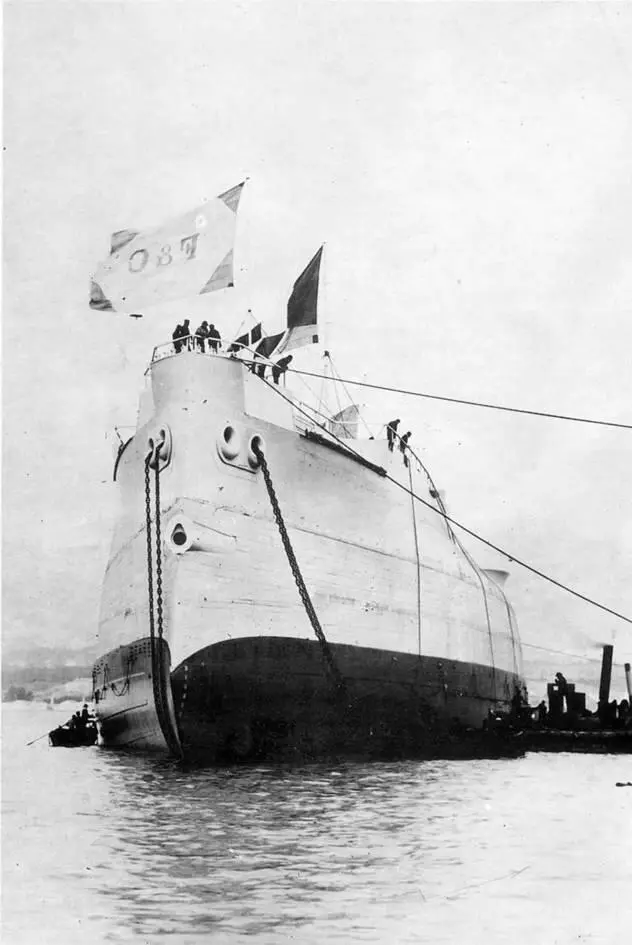

“Цесаревич” спущен на воду. 10 (23) Февраля 1901 г.
