Рафаил Мельников - “Цесаревич” Часть I. Эскадренный броненосец. 1899-1906 гг.

При отделении внутренней рубашки от листа броневой крыши из рубашки вырвано 5 скрепительных винтов дюймового диаметра, которыми рубашка крыши крепилась к левому куполу прицела. Гайкой одного из болтов убит в голову один человек, находившийся в башне. По ясным следам намеднения, получившимся в месте удара головной части снаряда, которая оставила во вмятине конический след, можно предположить, что снаряд сей имел медную головную ударную трубку. Калибр этого снаряда трудно определить, но судя по следам удара, пришедшимся над вертикальной башенной броней, не меньше 10". Осколки этого снаряда отразились снопом в элеватор, что у нижней кормовой рубки и, пробив его две стенки, из коих каждая толщиной в 1/ 4дюйма [4 мм] и стенку кормовой нижней рубки толщиной 1/5 дюйма [5 мм] вместе с внутренней стенкой оцинкованного железа толщиной 1/ 8дюйма [3 мм] и пробковой прокладкой между этими двумя стенками, упали на палубу, пробив железные шкафы рубки. Линия, соединяющая центр круга рассеивания осколков с точкой удара головной части снаряда, наклонена к горизонту под углом 10°. Осколками этого снаряда на кормовом нижнем мостике при дальномере убит один человек и ранен один.

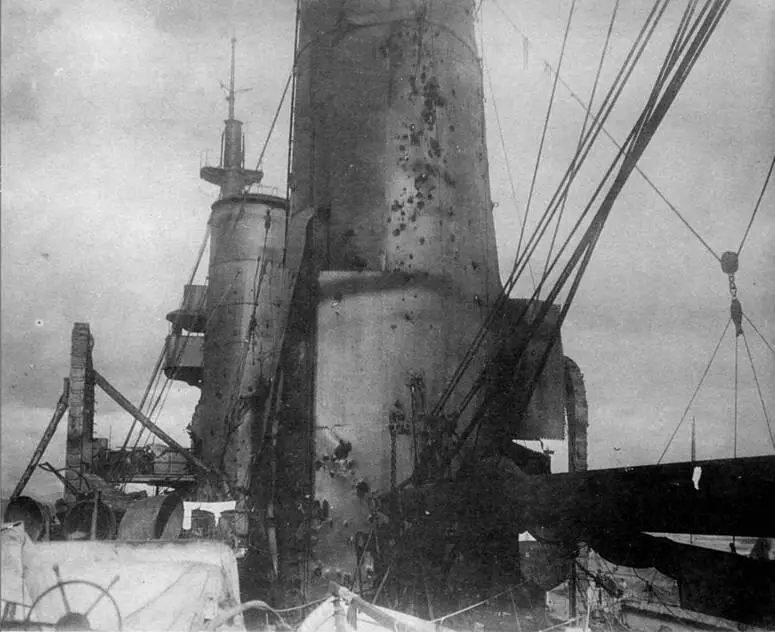

Броненосец “Цесаревич” (Повреждения носовой трубы от 12-дюймового снаряда)

4. Снаряд, попавший в конце боя с расстояния 38–40 кабельтовых в рубку вахтенного начальника, что на кормовом мостике, влетел в открытую дверь рубки с правого борта, сломал мягкий волосяной диван и разорвался при ударе о железную палубу мостика, толщиной 1/ 4дюйма [6 мм], оставив в ней пробоину длиной в 3 фута 5 дюймов и шириной в 1 фут 4 дюйма [т. е. 1,06x0,4 м], причем газами оторван железный лист верхней рубки и загнут вверх. Левая дверь, которая была закрыта, сорвана с петель и совершенно разломана, также разломан железный шкаф, находившийся в верхней рубке. Большая часть осколков от этого снаряда, при разрыве его, была направлена за левый борт в воду и поэтому не принесла никакого вреда, лишь оставив следы своего направления на поручнях и железе кормового мостика. Три осколка этого снаряда, будучи направлены вниз, пробили стенки нижней рубки, состоящие из железных листов толщиной в 5/24 дюйма [5 мм] и из листов оцинкованного железа толщиной в 1/ 8дюйма [3 мм] вместе с пробковой прокладкой между этими двумя рядами листов и упали на деревянную палубу.

5. Первым снарядом, который попал в броненосец, был, по-видимому, 12" фугасный снаряд, выпушенный неприятелем в начале первого боя с расстояния в 70 кабельтовых. Снаряд этот, пробив фальшборт толщиной дюйма [8 мм], при ударе о верхнюю палубу разорвался у самой шестидюймовой броневой трубы подачи левой кормовой 6" башни, причем газами и осколками этого снаряда в адмиральском помещении разрушен буфет и сорван с петель иллюминаторный полупортик. На броне 6" башни, амбразурных полупортиках и на орудиях остались следы и вмятины от осколков, из коих наибольшая глубиной в дюйма [3 мм], причем один амбразурный полупортик сорван с петель. Пробоина от сего снаряда, получившаяся в борту, следующих размеров длиной 9 футов и шириной 6 фута [2,9x2 м]. Осколками сего снаряда ранено три человека: двое из них, будучи сняты с мостиков, находились на верхней палубе, а один ранен в левой кормовой 6" башне, через отверстие купола.

6. Осколком от снаряда, разорвавшегося в стальных гинях топенантных стрел для подъема шлюпок, пробит грот-марс и произведен взрыв четырех ящиков 47 мм патронов (в каждом ящике по 10 патронов), причем осколки от этих 47 мм снарядов были направлены вверх и, пробив крышу марса, убили на верхнем марсе одного человека и тяжело ранили еще двух. При взрыве патронов оторвало переднюю стенку марса, толщиной в дюйма [6 мм], но мачта, которая состоит из трех слоев железа (общая толщина 1 1/ 12дюйма [28 мм]), не была пробита.

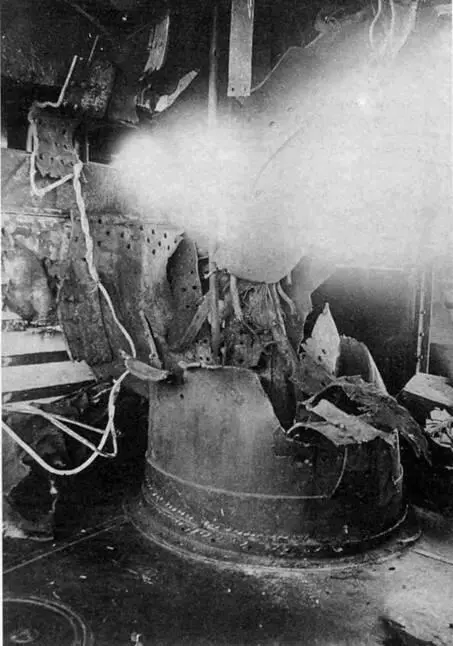

Броненосец “Цесаревич” (Часть фок-мачты между верхним и нижним мостиками, перебитая 12" снарядом (вид с правой стороны мостика). На переднем плане фрагмент лебедки ручной и 47-мм подачи. Слева на фотографии видна часть боевой рубки. Этим снарядом убиты: контр-адмирал Витгефт, лейтенант Азарьев-1, мичман Эллис и три человека нижних чинов.)

В кормовой части броненосца есть еще следы от снаряда, попавшего в нижнюю кормовую рубку 27 июля 1904 г., накануне выхода эскадры из Порт-Артура. Снаряд сей выпушен неприятельской артиллерией из 120 мм орудия и, судя по толщине стенок и размерам осколков снаряда, бронебойный. Пролетая над палубой броненосца, снаряд задел слегка пиллерс, стоящий возле кормовой рубки и, пробив стенку последней, которая состоит из железных листов толщиной в 5/ 24дюйма [5 мм] и из листов оцинкованного железа толщиной в 1/ 8дюйма [3 мм] вместе с заключенной между ними пробковой прокладкой при ударе о деревянную палубу разорвался, дав два больших осколка и несколько осколков средней величины. Один из больших осколков продавил деревянную 2" палубу и железную ( 1/ 3" т. е. 8 мм), оставив пробоину в вышеозначенных палубах длиной в фута и шириной в фута [т. е. размерами 0,22x0,15 м], попал в мраморную доску ( 3/ 4") шкафа в адмиральском помещении, сломав которую, слегка продавил железный ящик шкафа толщиной в 1/ 16дюйма [2 мм]. Вторым крупным осколком отрезало ногу одному человеку, который находился в расстоянии 5 футов [1,5 м] от места разрыва снаряда. Газами сего снаряда испорчен железный ( 1/ 16") шкаф, находившийся в нижней рубке и приведены в полное разрушение телефоны, сообщенные с Золотой горой и с штабом крепости.
