С. Иванов - СБ гордость советской авиации Часть 1

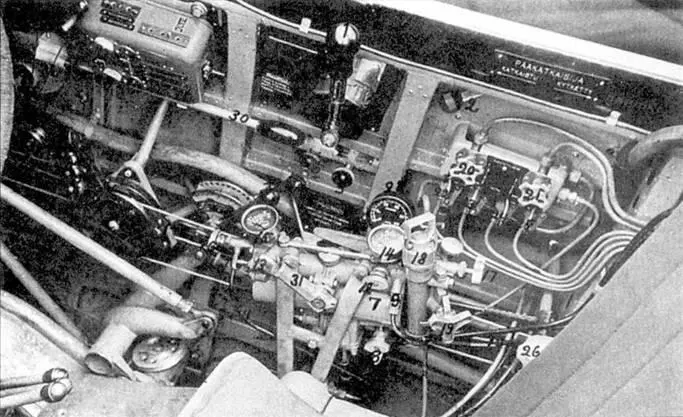

Правый оорт кабины пилота. Справа виден фрагмент кресла пилота.

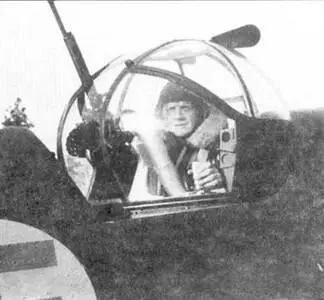

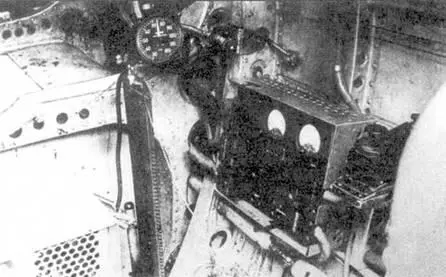

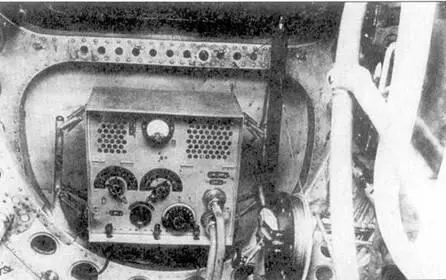

Кабина стрелка-радиста.

Центральная часть образовывала жесткую конструкцию с лонжеронами и стрингерами центроплана. Хвостовая часть крепилась к центральной в четырех точках и завершалась хвостовым оперением. Бомбоотсек находился в центральной части фюзеляжа. Самолет был среднепланом, лонжероны проходили через бомбоотсек, что обуславливало расположение бомб внутри отсека. Две бомбы массой 500 или 250 кг подвешивались в бомбоотсеке только горизонтально под лонжеронами крыла. Меньшие бомбы (100 кг и меньше) подвешивались вертикально в передней части отсека между лонжеронами и горизонтально в задней части отсека за задним лонжероном. Сбросом бомб управлял штурман, в кабине которого имелась кнопка элекроспуска. В кабине пилота находилась дублирующая аварийная кнопка. Бомбы общей массой 500–600 кг находились в районе центра тяжести самолета, поэтому сброс даже всех бомб залпом не оказывал заметного влияния на центровку самолета в воздухе.

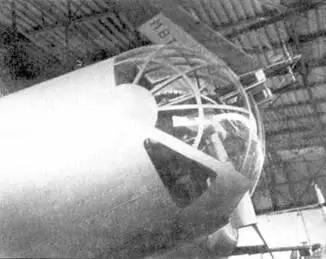

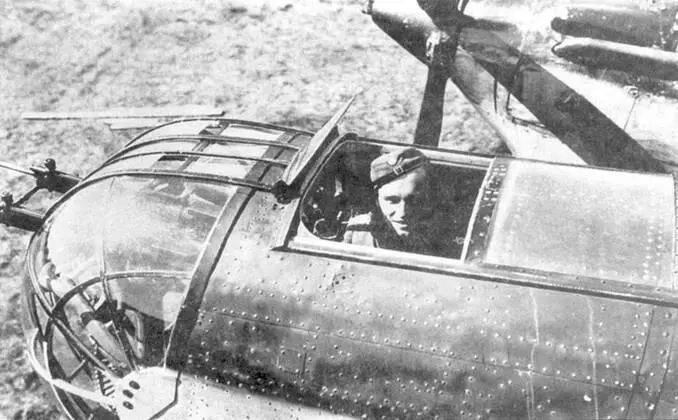

Передняя кабина СБ-2 советской сборки. Хорошо видны клепанные швы. Люк в крыше кабины штурмана открыт, при этом поднималось небольшое лобовое стекло. Этот самолет состоял на вооружении финских ВВС.

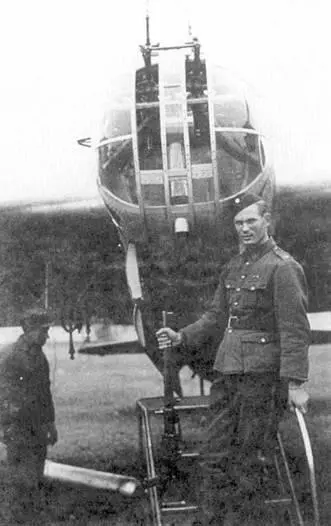

Передняя и задняя огневые точки на советских СБ-2. Хорошо видны направляющие и рамы.

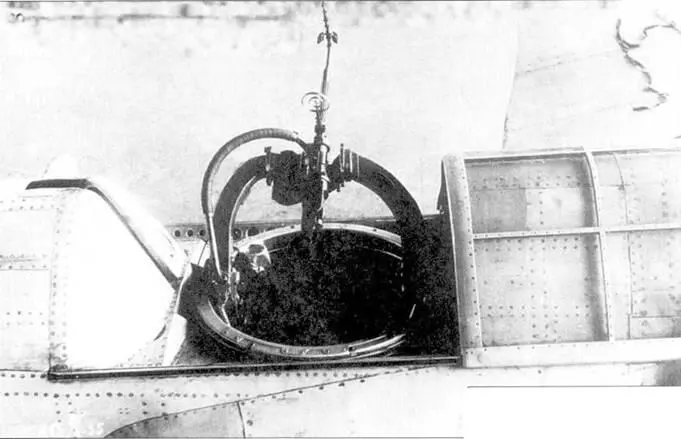

Тур-9, турель с одним ШКАС (1000 патронов)

Люковая установка с пулеметом ШКАС (500 патронов)

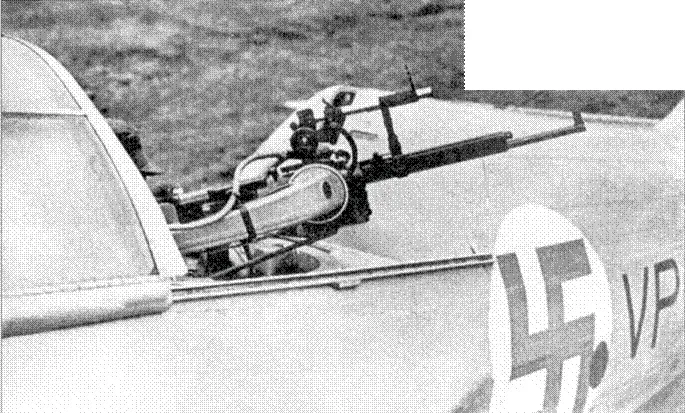

Задняя огневая точка с 7,62-мм пулеметом ШКАС. Самолет был захвачен финнами и использовался в одной из финских авиачастей.

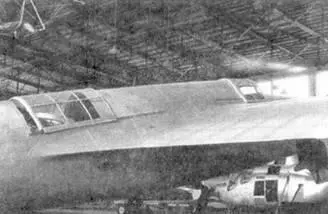

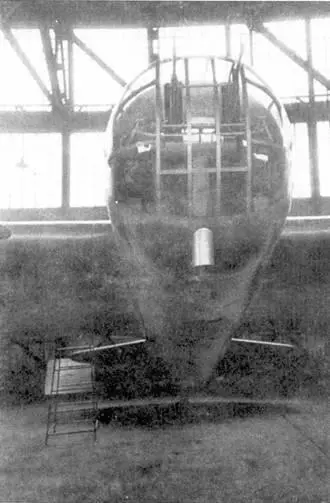

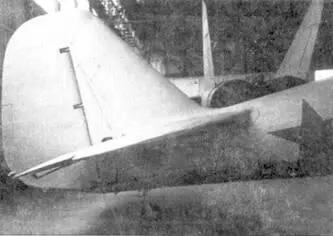

Детали СБ, экспонирующегося в музее в Монино.

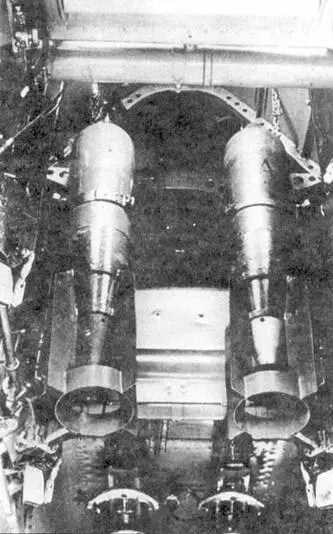

Бомбоотсек СБ-2. На переднем плане видны вертикально подвешенные на замках Дер-34 100-кг бомбы. Дальше видны замки Дер-21, предназначенные для бомб массой более 100 кг. Эти замки установлены на лонжероне центроплана.

Для обороны на самолете имелись три огневые точки. Спереди в лобовом обтекателе стоял спаренный пулемет ШКАС с боекомплектом 1920 патронов. В кабине стрелка-радиста имелись две огневые точки: верхняя и нижняя. В каждой находился одинарный ШКАС. В верхней огневой точке боекомплект 1000 выстрелов, в нижней — 500. Характерной особенностью самолета СБ-2 было то, что в походном состоянии оба пулемета убирались внутрь. В случае боевой тревоги стрелок-радист сдвигал крышку фонаря своей кабины и выдвигал пулемет в боевое положение. Закончив стрельбу, стрелок-радист разворачивал пулемет стволом к хвосту и закрывал крышку фонаря. Пулемет стоял на кольцевой установке, его наведение осуществлялось за счет физической силы стрелка. Аналогичное устройство имела и нижняя огневая точка.
