Михаил Никольский - F-105 Thunderchief

На центральном подфюзеляжном пилоне установлен многозамковый бомободержатель MER (Multiple Ejector Rack), на котором подвешены четыре 75,0-фунтовые бомба M117, на держатель можно было подвесить до шести бомб. Пилон закреплен на створках внутреннего бомбоотсека. Самолет F-105D «ОНЮ Express» (59- 1771) находится в экспозиции авиационного музея на авиабазе Эглин.

Дозаправка «Тандерчифа» от танкера Боинг КС-135А «Стратотанкер» над Южным Вьетнамом, декабрь 1969 г. Рядом летят два F-105D, один из которых уже дозаправился, а второй ожидает своей очереди. На «Тандерчифах» подвешены 750-фунтовые бомбы, истребители-бомбардировщики принадлежат 333-й тактической истребительной эскадрилье 355- й тактического истребительного авиакрыла. Эскадрилья базировалась в Такли, Таиланд.

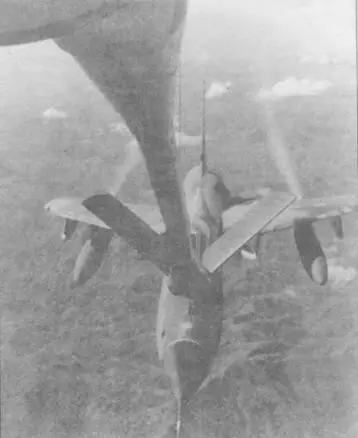

Дозаправка в воздухе истребителя-бомбардировщика F-105D, снимок сделан с борта самолета-заправщика КС-135 над Юго-Восточной Азией. Обратите внимание на два светлых шлейфа за крылом F-105D — это сбрасывается лишнее топливо из переполненных баков.

Истребитель-бомбардировщик F-105D и разложенная рядом с ним его боевая нагрузка. На внешних подкрыльевых пилонах самолета подвешены управляемые ракеты класса воздух-поверхность AGM-12 «Булпап», на внутренних и центральном подфюзеляжном — 500-фунтовые бомбы. Штанга топливоприемника системы дозаправки в воздухе находится в выпущенном положении. На переднем плане — выкрашенный в светлый цвет ядерные боеприпас, специзделия подвешивались во внутренний бомбоотсек.

Мощная система ПВО Северного Вьетнама заставила американцев резко активизировать работы по созданию специализированного продиворадиолокационного самолета в рамках программы «Wild Weasel». Первой такое машиной, нашедшей применение на поле боя стал F-100F «Супер Сейбр». Параллельно с «Супер Сейбром» создавался более мощный ударный противорадиолокационный комплекс на основе двухместного «Тандерчифа». Почти отвергнутый ВВС учебно-боевой F-105F пришелся как нельзя более кстати. Прототип F-105F «Wild Weasel II» совершил первый полет выполнил в начале 1966 г., а к концу года в Юго-Восточной Азии находилось 23 таких самолета.

В марте 1968 г. развернулось проектирование EF-105F, почти сразу же переименованного в F-105G «Wild Weasel III». Программа предусматривала переоборудование в вариант «G» самолетов F-105F, всего было модернизовано 60–70 самолетов.

Противорадиолокационные «Тандерчифы» состояли на вооружении 4519-й и 4537-й эскадрилий (1965-69 г.г.); 18-го авиакрыла (1973 г.); 561-й эскадрильи 35- го авиакрыла (начало 70-х г.г.); 562-й и 563-й эскадрилий (1973-78 г.г.); 354-й эскадрильи 355-го авиакрыла и 44 эскадрильи 388-го авиакрыла (конец 60-х г.г.); 561-й эскадрильи (до 1973 г.); 6010 и 17-й эскадрилий «Уилд Уизел» (1972-74 г.г.).

В состав встроенного специализированного бортового оборудования самолета F-105F «Wild Weasel II»:

— станция постановки помех AN/ALQ-71;

— станция постановки помех AN/ALQ- 87, как альтернатива станции AN/ALQ-71;

— приемник предупреждения о радиолокационном облучении AN/APR-25;

— приемник предупреждения о пусках ракет AN/APR-26.

Типовым вариантом внешней подвески считался следующий:

Внешние крыльевые пилоны: контейнер со станцией постановки помех AN/ ALQ-71/87

Внутренние крыльевые пилоны: противорадиолокационная ракета AGM-45 «Шрайк», или AGM-78 «Стандарт», или до четырех 340-кг фугасных бомб М- 117 НЕ, или подвесной 450-литровый топливный бак

Центральный подфюзеляжный пилон: 650-литровый подвесной топливный бак или шесть 340-кг фугасных бомб М- 117НЕ, или пять 454-кг фугасных бомб Мк.83НЕ.1

На F-105G ставились более совершенные приемники предупреждения о радиолокационном обнаружении и пусках ракет. Система AN/ALR-46 могла одновременно анализировать и идентифицировать излучение 16 передатчиков, определяя примерные азимуты на источники.

В вариант F-105F «Wild Weasel II» было переоборудовано 86 учебно-боевых «Тандерчифов»; 56 из них дорабатывались под использование ракет AGM-45 «Шрайк», 30 — под AGM-78 «Стандарт».

На всех модификациях самолетов F-105 ставились катапультируемые кресла, разработанные фирмой Рипаблик. Эти кресла не устанавливались ни на одном самолете ВВС США, кроме «Тандерчифа». Кресло представляло собой автономную конструкцию. Катапультирование производилось путем выдергивания одной или двух держек (окрашены в желтый цвет с черными полосками). Кресло окрашено в серый цвет (FS-36231), заголовник — красный, сиденье — грязно-оливковое (FS-34087).
