Михаил Никольский - F-105 Thunderchief

Носовая часть фюзеляжа самолета F-105D была на 16,3 дюйма (41,4 см) длиннее, чем у F-105В. Дополнительные объемы в носовой части фюзеляжа потребовались для размещения радиоэлектронного оборудования, делавшего «Тандерчиф» всепогодным. Место установки 20- мм пушки «Вулкан» не изменилось, хотя из-за более длинной носовой части фюзеляжа может создаться впечатление будто бы пушка на F-105D по сравнению с F-105B сдвинута назад. Восстановленный «Тандерчиф» демонстрируется в музее авиабазы Эглин, Вальпараисо, шт. Флорида.

Борт фюзеляжа истребителя-бомбардировщика F-105D со снятой панелью доступа к пушке «Вулкан». Интерьер отсека пушки окрашен краской Zinc Chromate Green (FS- 34151). Начальная скорость выпущенного из пушки М61А1 снаряда 1030,2 м/с, скорострельность 6000 снарядов в минуту.

Вид сверху на F-105D с системой Thunderstik II в гаргроте

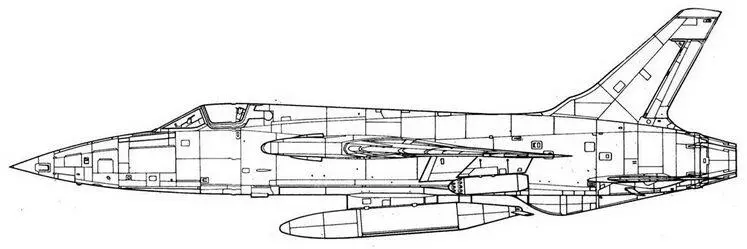

Вид справа на F-105D с системой Thunderstik II в гаргроте под крылом 450-галлонный топливный бак

Hoc F-105B

F-105B с 450-галлонным топливным баком и 19-зарядным блоком НУРС LUA 51

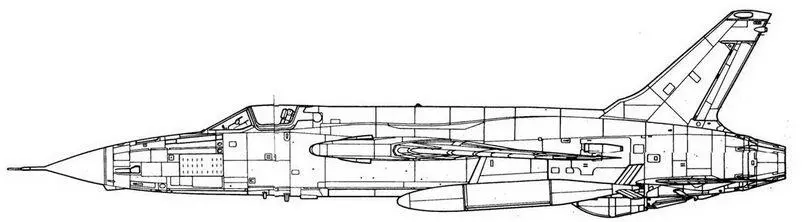

Виды справа и слева на F-105D под крылом: осколочно-фугасная 227-кг бомба Мк 82 со стержнем дистанционного подрыва и топливный бак

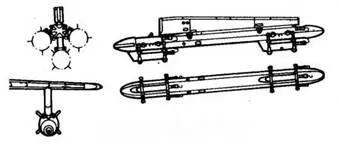

пилон для бомб Мк 82

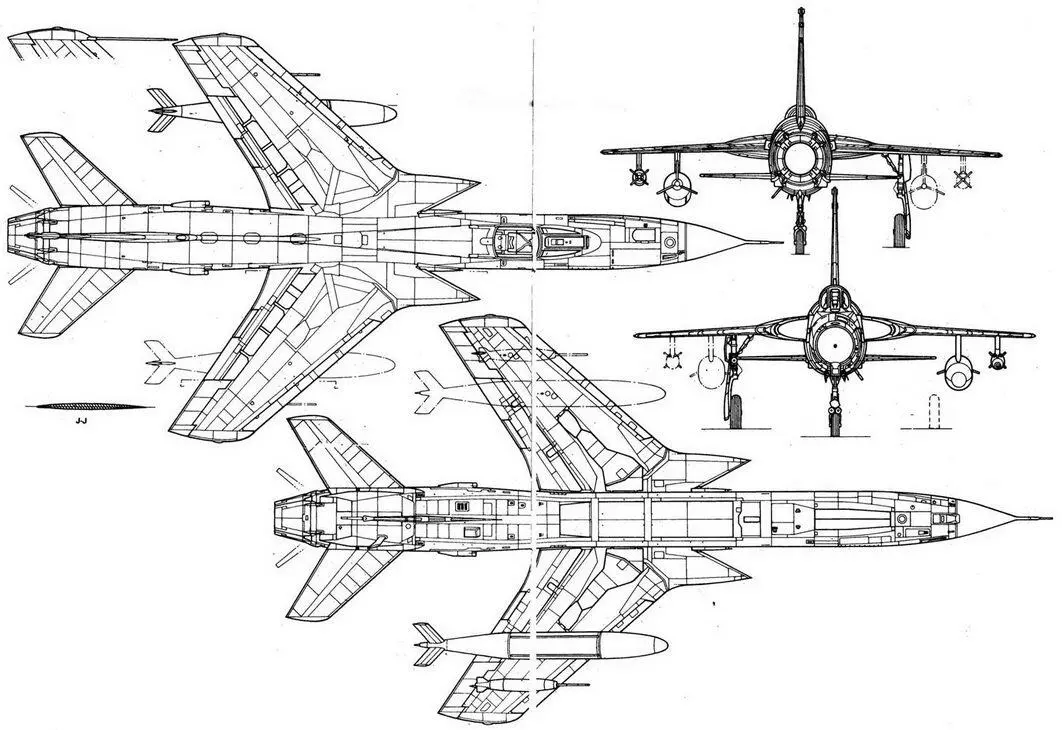

F-105D виды сверху, снизу, сзади и спереди

внешний пилон с AIM-9

внешний пилон AGM-45 противорадиолокационная ракета

внутренний пилон с AGM-78 противорадиолокационная ракета

внешний пилон с ловушками ЕСМ

внутренний пилон с ракетой воздух-земля AGM-12 Bullpup

F-105F с 454-кг бомбами Мк 83 на подфюзеляжном пилоне крепилось 6 таких бомб

Вид сверху на нос фюзеляжа F-105F и G

F-105G с 650-галлонным подфюзеляжным баком и встроенной внизу фюзеляжа системой помех ЕСМ

На F-105D был тот же регулируемый воздухозаборник, что и на F-105B. Обратите внимание на щиток отвода пограничного слоя от воздухозаборника. Регулируемая рампа находится в глубине канала подвода воздуха к двигателю J75-P-19W. Снимок сделан в музее. Внутренняя створка ниши левой основной опоры шасси закрыта, в то время как на «аэродромных» самолетах она находилась в открытом положении.

Магазин барабанного типа к пушке «Вулкан» расположен в правой части фюзеляжа перед кабиной летчика. Боекомплект -1028 снарядов. Панель доступа к магазину откидывается вверх на петлях, сама панель складывается вдвое. Снимок «Тандерчифа» сделан в Американском авиационном музее, расположенном на территории аэропорта Рипаблик, Фэрмингдэйл, Нью-Йорк.
