С. Иванов - Боевые корабли Японии и Кореи. 612 – 1639 гг.

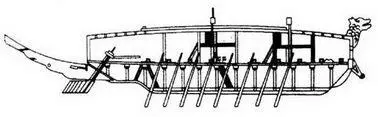

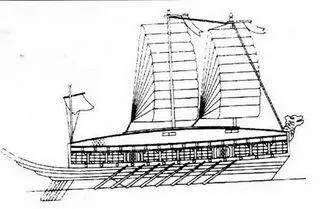

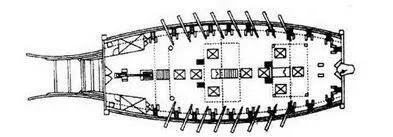

План и вид сбоку на кораблъ-черепаху. В основе рисунка чертежи 1975 г., которые служат отправной точкой для всех последующих реконструкций.

г.

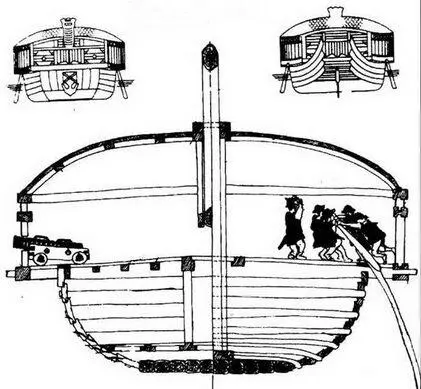

Поперечное сечение корабля-черепахи. Весло-юло и «небесная» пушка на колесном лафете.

Наиболее знаменитый тип корейского корабля — корабль-черепаха. Применение кораблей-черепах связано с именем адмирала Ли Сун-сина, спасителя Кореи. К удивлению, мы очень мало знаем о конструкции кораблей-черепах. Ситуацию усложняет и то обстоятельство, что триумф адмирала Ли привел популяризации идеи корабля-черепахи. До нас дошли многочисленные изображения кораблей, которые в действительности никогда не существовали. Еще долго после того, как последний корабль-черепаха сгнил в гавани Инчхона, память о кораблях-черепахах продолжала жить. Когда в XIX веке Корея начала испытывать давление со стороны западных держав, дня устрашения противника было решено отстроить корабль- черепаху, «такой же, как в старые добрые времена». Построенный монстр оказался неспособным держаться на воде.

Но это все случиться позже. В XVI веке корабль-черепаха был вполне функциональным кораблем. По корейской традиции корабль имел крепкую конструкцию, имея почти квадратные размеры. Конструкция корабля-черепахи позволяла ему без вреда для себя таранить корабли противника, но не в этом заключалось его основное предназначение. Боевая палуба корабля-черепахи закрывалась с бортов и сверху. Внешне это напоминало черепаший панцирь. Такая конструкция корабля обеспечивала экипажу максимальную защиту.

Достаточно скромный адмирал Ли Сун-син никогда не претендовал на роль изобретателя корабля-черепахи, хотя именно ее ему традиционно приписывают. Строго говоря, он просто переработал уже существовавший тип корабля. Впервые он упоминает корабль-черепаху в своем дневнике в период, когда в Японии шла подготовка к вторжению 1592 года. Он сообщает о пробных стрельбах из пушки с палубы корабля- черепахи, а также о покупке ткани для парусов. Последние пробные стрельбы прошли за сутки до высадки японского десанта. Но лишь в описании сражения при Сачхоне Ли упоминает о боевом применении «секретного оружия. Ли пишет в своей обычной сухой манере: «Для этого я специально построил корабль-черепаху». Ниже мы приводим наиболее подробное описание корабля- черепахи, данное самим адмиралом:

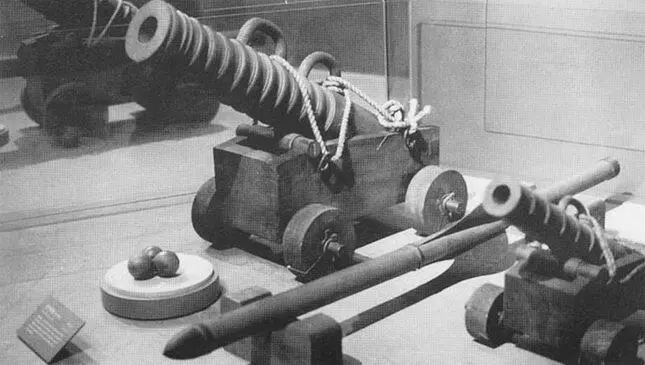

Корейские «черные» и «желтые» морские пушки в Военном Мемориальном музее, Сеул. Рядом лежит деревянная стрела, которой заряжалась пушка.

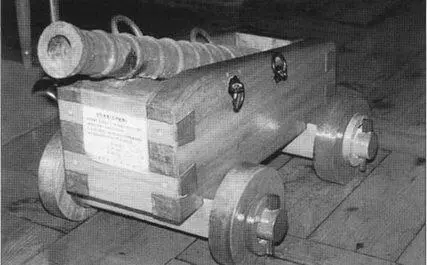

«Черная» пушка на колесном лафете, гробница в Чесундане, Хансандо.

«В драконьей голове стояла пушка, которая стреляла через открытую пасть. Крыша была утыкана железными шипами, которые ранили ноги вражеских солдат, пытавшихся взять корабль на абордаж. Корабль имел форму черепахи. Экипаж корабля мог свободно смотреть изнутри наружу, но снаружи было невозможно заглянуть вовнутрь. Корабль-черепаха двигался достаточно быстро, чтобы ворваться внутрь строя противника, даже если бы вокруг было несколько сот вражеских кораблей. В любую погоду корабль атаковал противника огнем из пушек и огнеметов».

Племянник адмирала Ли уже после трагической гибели дяди в ходе последнего сражения воины 1598 года писал следующее:

«Появился еще один вид боевого корабля. Такого же размера, что и паноксон, он имел полностью закрытую сверху палубу, по краям которой оставались открытыми только узкие проходы. Крышу утыкали многочисленные железные шины, поэтому по ней невозможно было ходить. На носу корабля в драконьей голове стояла пушка, другая пушка стояла на корме. На каждом борту имелось по шесть пушечных портов. За свою внешность корабль получил прозвище «черепаха». В сражении шипы на крыше маскировали соломенными матами».
