С. Иванов - Сверхмалые субмарины и человекоторпеды. Часть 3

Дальность плавания ча скорости 50 узлов (расчетная) 60

Количество торпед (по проекту) 2

Уже в 1918 г. в Германии начались проектно-исследовательские работы над малыми подводными лодками с экипажем в 3–5 человек. Например, экспериментальная подводная лодка VB-80 имела турбину Вальтера мощностью 2000 л.с., позволявшей лодке развить скорость в погруженном положении 28,1 уз. Двигатель, спроектированный профессором Вальтером, сделал настоящую техническую революцию, позволив подводным лодкам развивать под водой высокую скорость. Новые возможности открылись благодаря использованию для работы двигателя перекиси водорода (Н202) — вещества, богатого кислородом. В результате двигатель подводной лодки больше не зависел от атмосферного кислорода. Все это позволяло подводной лодке долгое время находиться под водой.

Уже в 1933 г. профессор Г, Вальтер начал работу по приспособлению своего двигателя для установки на подводных лодках. Предполагалось добиться того, что в подводном положении лодка могла бы развить скорость 25–30 узлов. То есть, в подводном положении лодка должна была идти быстрее. нежели некоторые эсминцы. В то время скорость в подводном положении для имевшихся типов подводных лодок лежала в пределах от 6,9 (лодки серии IIA) до 8 узлов (лодки серии VIIA). Вальтер предлагал увеличить скорость подводных лодок в четыре раза, а для этого требовалось увеличить мощность двигательной установки в 43 раз, то есть шестидесятикратно!

Упрощенная схема двигателя Вальтера представлена на рисунке. В прочном корпусе (1) стоял сам двигатель, а под корпусом под тонкой металлической обшивкой находились баки с перекисью водорода (2). Перекись водорода под давлением забортной воды подавалась в трубопровод (3), проходя через клапан (4) к насосу (5). Оттуда через регулирующий клапан (6) перекись поступает в реактор (7), где создается газовая смесь при температуре 450гр С и давлении 30 бар. После очистки в сепараторе (8) рабочая смесь подается в турбину (9). которая через редуктор (10) вращает винт (11). Отработанный газ выпускался за борт. Схема имела недостаток, отработанная субстанция содержала газообразный кислород, который выделялся в виде пузырьков воздуха, оставляя за лодкой заметный след.

В военных архивах во Фрайбурге находятся планы экспериментальной малой подводной лодки (проект «К»), Лодка должна была иметь следующие характеристики: водоизмещение 97,75/112,6 т, размеры 25,33x2,7x2,34 м, двигатель 138 л.с./нетданных, скорость 8 уз/нет данных, вооружение три носовых ТА, экипаж гри-пять человек.

Как уже говорилось, в начальный период войны с 1939 по 1942 г. немецкий флот предпочитал использовать большие подводные лодки большого водоизмещения, обладавших достаточным запасом хода. Лишь изменение стратегической ситуации в пользу союзников, победы союзников в Атлантике и Северной Африке заставило командование кригемарине обратить внимание на проекты малых подводных лодок. С весны 1944 г, немецкие верфи начали покидать малые подводные лодки четырех типов. В порядке убывания числа построенных лодок это были типы «Biber», «Molch», «Hecht» и «Seehund».

При проектировании лодки «Biber» немецкие конструкторы держали за образец английскую лодку типа «Wclman», которую удалось захватить во время неудачной атаки на Берген в ноябре 1943 г. Кроме того, во время атаки англичан на «Tirpitz» 23 сентября 1943 г. немцы могли наблюдать английскую подводную лодку типа X.

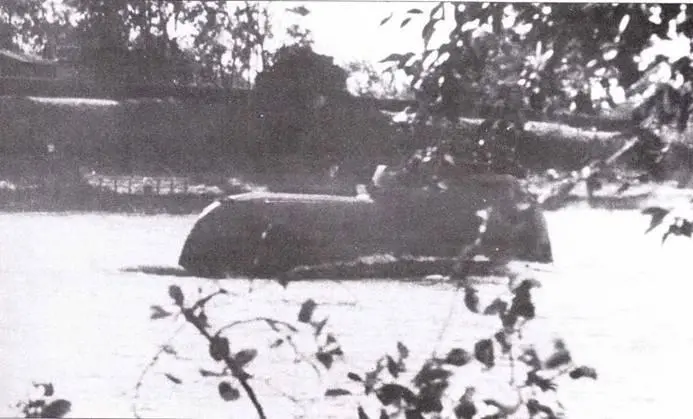

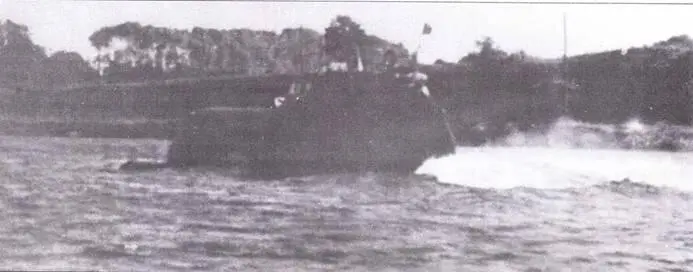

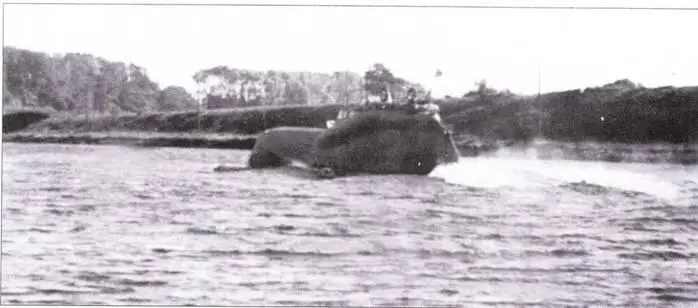

Экспериментальный полупогружаемый подводный аппарат Ингельман VS-5.

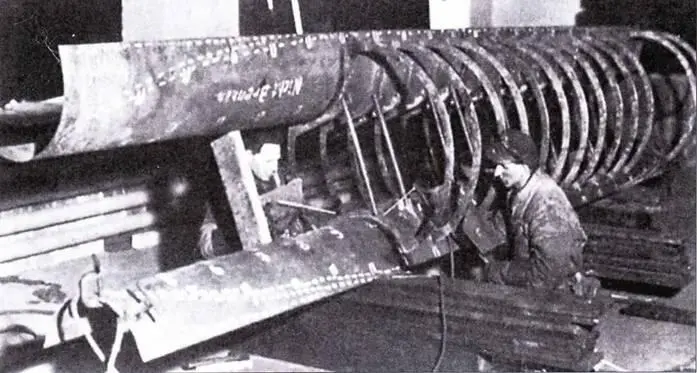

Шпангоуты прототипа Adam 7

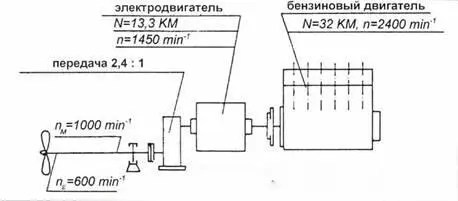

Схема двигательной установки немецкой миниатюрной подводной лодки типа Biber.

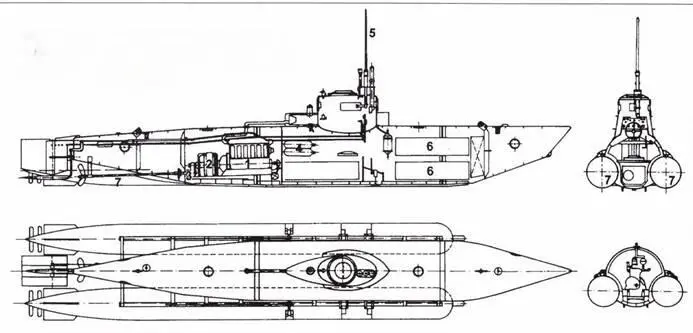

Сверхмалая немецкая подводная лодки типа Biber

1. ДВС. 2. Электродвигатель. 3. Редуктор. 4. Баллоны со сжатым воздухом. 5. Перископ, 6. Аккумуляторная батарея. 7. Торпеда.
