Лодка «Seehund» обладала возможностью молниеносного погружения. Глубины 5 м она достигала за 6 секунд. При этом не было необходимости глушить ДВС. который какое-то время еще мог работать за счет воздуха. находившегося в двигательном отделении, На лодках поздних серий установили приспособление, изменяющее шаг винта, что в еще большей степени увеличило запас хода лодки.

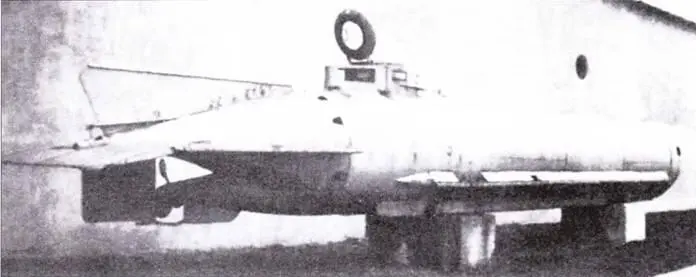

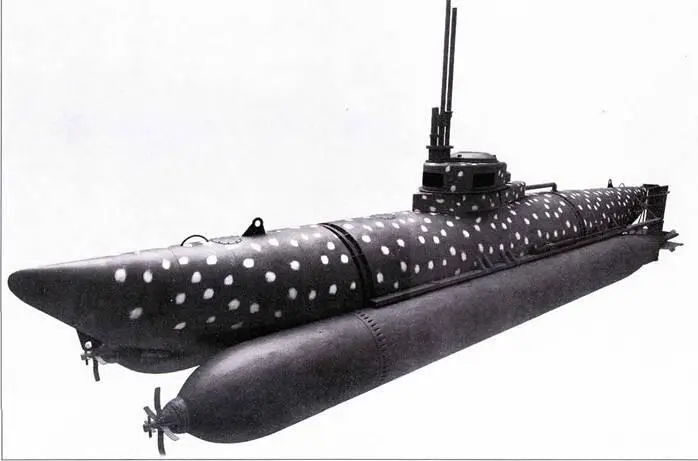

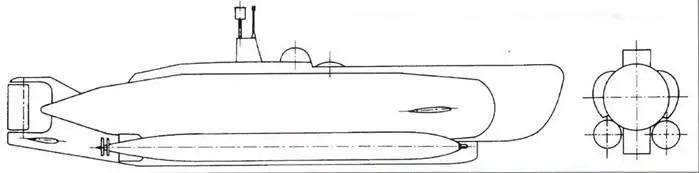

Сверхмалая подводная лодка Biber.

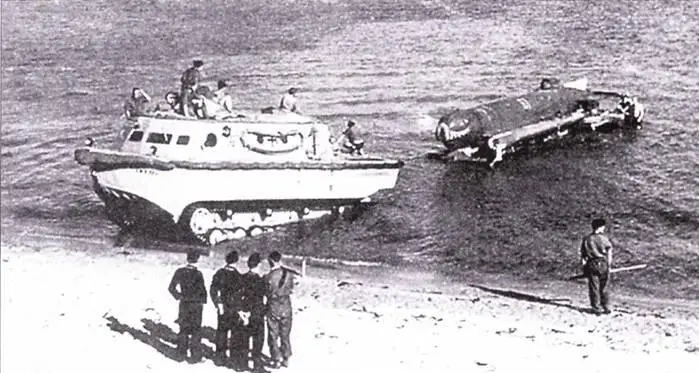

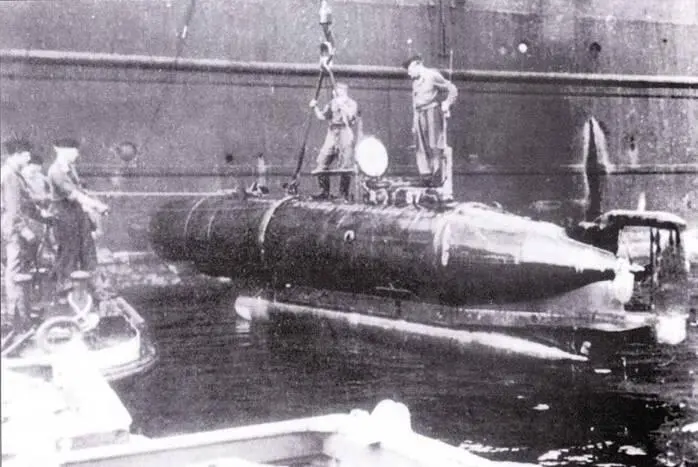

И звлечение из воды лодки типа Molch.

Немецкая сверхмалая подводная лодка типа Molch.

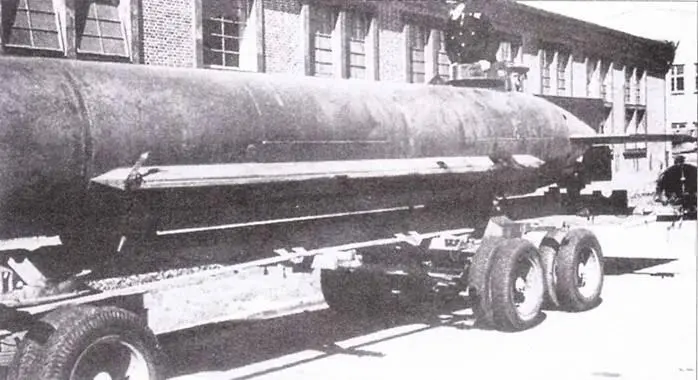

Немецкий сверхмалая подвижная лодки типа Mulch на колесной платформе. В люке офицер ВМФ Великобритании.

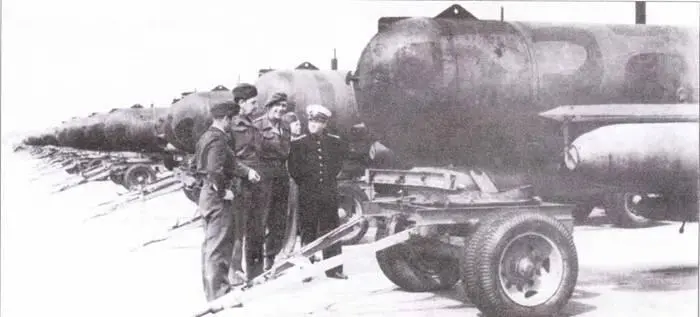

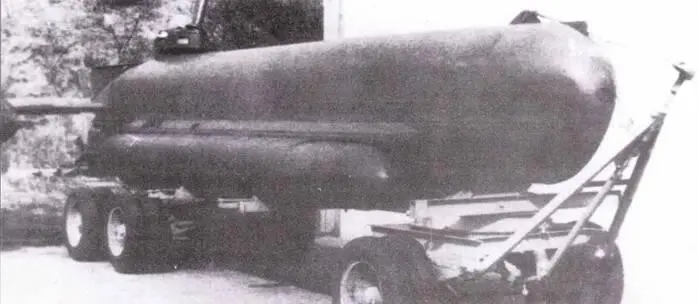

Сверхмалая подводная лодки Molch на транспортировочной тележке.

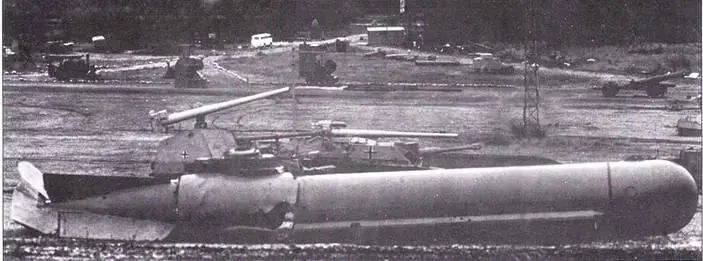

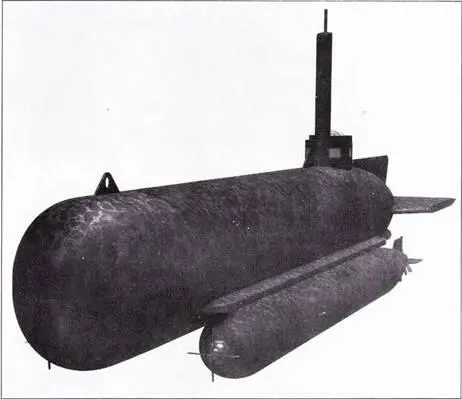

Сверхмалая подводная лодка типа Molch.

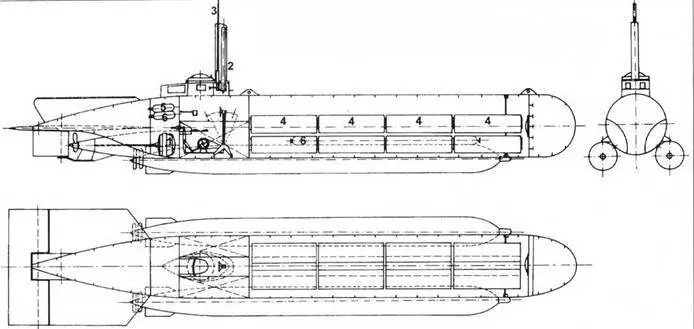

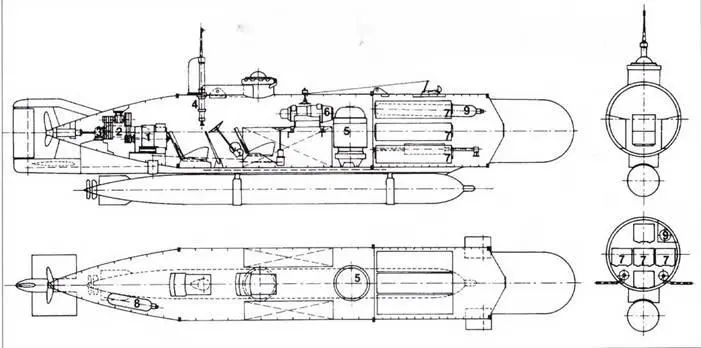

I. Электродвигатель. 2. Компас. 3. Перископ. 4. Аккумуляторы. 5. Баллон с кислородом. 6. Баллон со сжатым воздухом.

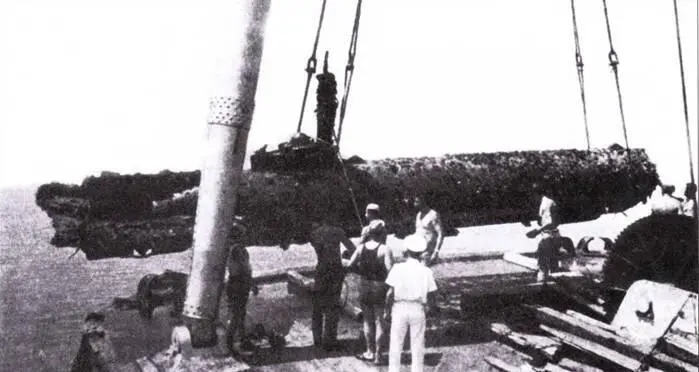

Подъем субмарины Molch со дна, Триест. 70-е годы XX века.

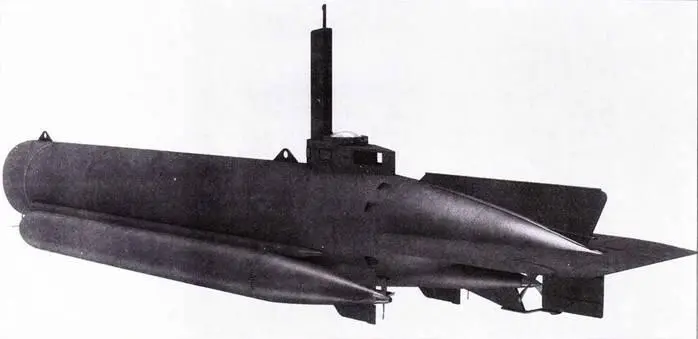

Сверхмалая подводная лодка Molch.

Первый прототип данной миниатюрной субмарины был спроектирован в начале 1444 г. на фирме TVA в Эккемфьорде, построили его к 12 тонн 1944 г. Принятой 28 июля 1944 г. производственной программой планировалась постройка 500 минисубмарин «Molch». Всего же в период с июля 1944 по январь 1945 г.г. заводы Дешимаг в Бремене и Фдендерверке в Любеке построили 390 лодок, конструктивно имевших много общего с торпедами G7. На корпусе возвышалась небольшая рубка высотой 1500 мм. в которой были установлены перископ SRC7 15 (углы поворота +/-30 градусов влево и вправо) и компас. На некоторых лодках испытывалось специальное оборудование — автоматические устройства управления, радиоприемники УКВ диапазона, гидрофоны. Время боевого патрулирования лодки было ограничено 50 ч. оно зависело от запаса кислорода, который находился к трех баллонах.

Водоизмещение, м³

— без вооружения 8.40

— боевое (с торпедами или зарядами) 11,01

Размеры, мм

— длина 10 783

— ширина 1817

— диаметр корпуса 1160

(толщина обшивки 3 мм)

Силовая установка: электромотор Сименс GL-23I/75 мощностью 13 л.с.

Количество гребных винтов I

Количество лопастей гребного винта 3

Скорость полного хода, узлы:

— на поверхности 4.3

— под водой 5.0

Дальность плавания, мили 50

Максимальная глубина погружения, м 40

Торпедное вооружение 2 торпеды G7е

Экипаж-, чел. I

Сверхмалая подводная лодка Molch.

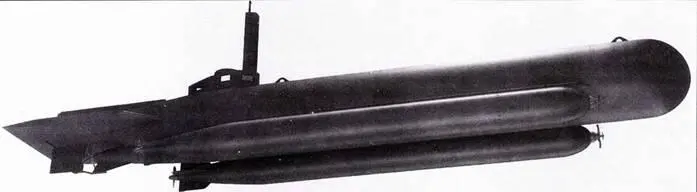

Немецкая миниатюрная подводная лодка типа Hecht.

I. Электродвигатель. 2. Редуктор. 3. Подшипник. 4. Перископ. 5. Гирокомпас. 6. Преобразователь. 7. Аккумуляторные батареи. X. Кислородный баллон. 9. Баллон со сжатым воздухом.

Немецкая миниатюрная подводная лодка типа XXVI B1-B4.

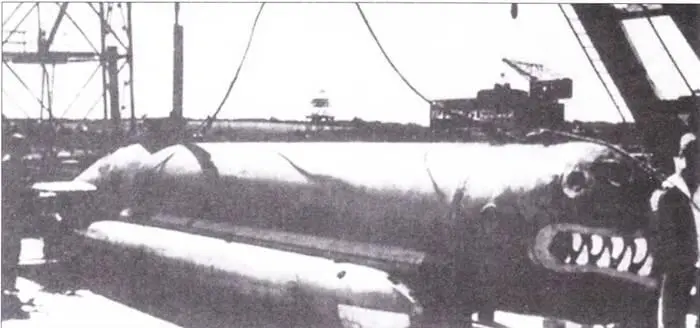

Немецкая сверхмалая подводная лодки типа Hecht.
