С. Иванов - Hawker Hurricane. Часть 2

закрылок

элерон

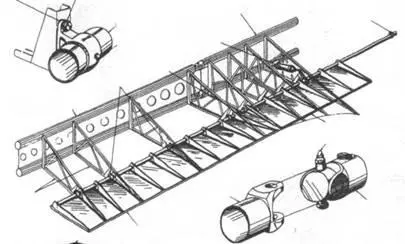

Крылья металлической конструкции с двумя главными и двумя вспомогательными лонжеронами и металлическими нервюрами. Профиль крыла трапециевидный с закругленными оконцовками. У основания крыла профиль Clark YH толщиной 19 % (хорда 2,47 м), у оконцовок – Clark YH толщиной 12 % (хорда 1,2 м). Крылья имели возвышение 3,5° (у центроплана 0°), стреловидность 2°.

Обшивка консолей крыльев у нескольких первых сотен машин была матерчатая, а у остальных – металлическая. Вместе с изменением обшивки крыла изменили расположение пулеметов и посадочных огней. Матерчатая обшивка натягивалась полосами на крыло под углом к продольной оси. Металлическая обшивка крепилась к нервюрам с помощью заклепок с полукруглой головкой. Внутри консолей находился пулеметный отсек.

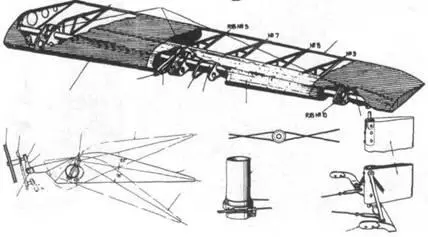

Механизация крыла состояла из элеронов и закрылков, оснащенных гидравлическим приводом. Элероны имели металлический каркас и матерчатую обшивку, тогда как закрылки были цельнометаллические. Площадь элеронов 1,895 м?, они отклонялись на 22° вверх и 21° вниз. Подвешивались элероны к заднему лонжерону. Подобным образом подвешивались и закрылки, которые имели площадь 2,333 м? и отклонялись вниз на 80°.

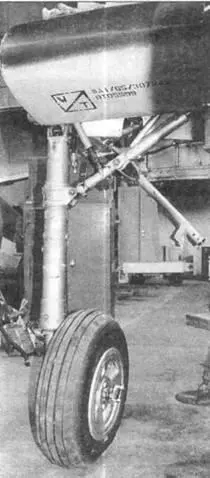

Правая стойка шасси «Харрикейна Мк II» со снятым щитком. Виден фрагмент внутреннего каркаса центроплана.

Поплавки от гидросамолета Блэкберн «Рок», подвешенные к центроплану «Харрикейна». Эта модификация разрабатывалась в 1940 году с целью использования в Норвегии.

Хвостовое оперение классическое: киль с рулем направления, горизонтальные стабилизаторы с рулями высоты. Хвостовое оперение имело металлический каркас и матерчатую обшивку. Размах горизонтальных стабилизаторов 3,353 м, хорда 1,28 м. Площадь хвостового оперения без рулей 1,821 м?, а площадь рулей 1,250-1,273 м?. Угол отклонения рулей высоты 27° вверх и 20° вниз. Руль был уравновешен триммерами, регулируемыми из кабины самолета. Дополнительную балансировку обеспечивали дополнительные триммера, выступавшие за контур рулей и регулируемые на земле. На некоторых машинах триммера имелись только на правом руле.

Киль без руля направления площадью 0,819 м?, площадь руля направления 1,178 м?. У машин со стабилизатором под фюзеляжем площадь руля достигала 1,213 м?. Руль мог отклоняться на 28° вправо и влево.

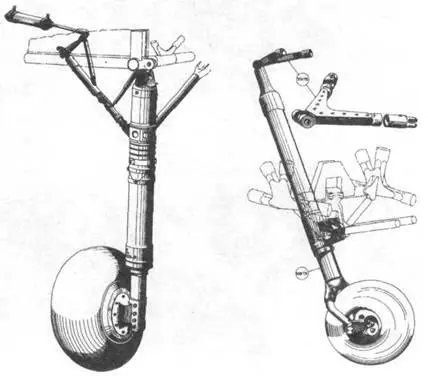

Шасси трехстоечное с хвостовой опорой. Убиралось в полете с помощью гидравлической системы. Главное шасси оснащено гидропневматическим амортизатором и крепилось к центроплану. В убранном состоянии шасси закрывалось створкой. Хвостовое колесо у прототипов и первых серийных машин убиралось в полете, позднее его вывели неподвижно на удлиненной стойке.

Колея главного шасси 2,388 м. Колеса оснащены пневматическими тормозами. Давление в колесах зависело от массы самолета и колебалось в пределах от 290 до 317 кПа. Давление в хвостовом колесе колебалось от 276 до 372 кПа.

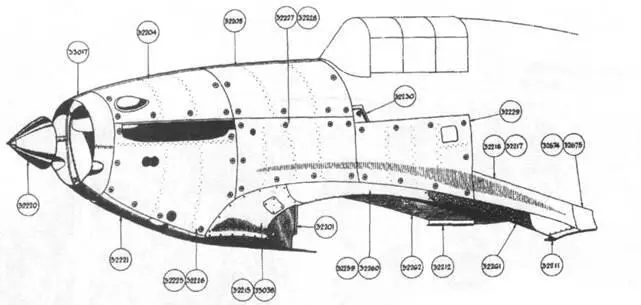

Расположение листов обшивки

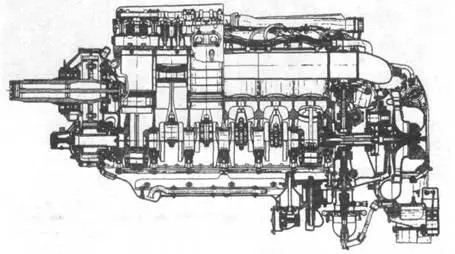

Двигатель Роллс-Ройс <<���Мерлин II» в разрезе.

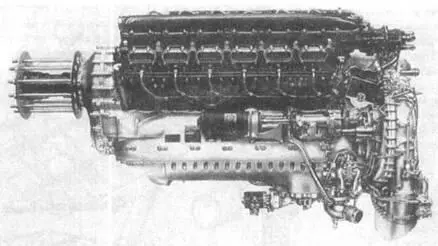

Двигатель «Мерлин II», вид слева. Ведущий вал соединяется с винтом «Уоттс».

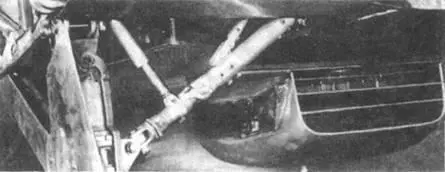

Радиатор прототипа К5083.

Диаграмма точек смазки «Харрикейна».

Вид маслобака, расположенного в центроплане. Справа видны "уши" к которым крепиться консоль крыла. Это прототип К5083 на финальной стадии сборки
