С. Иванов - Атомные субмарины США

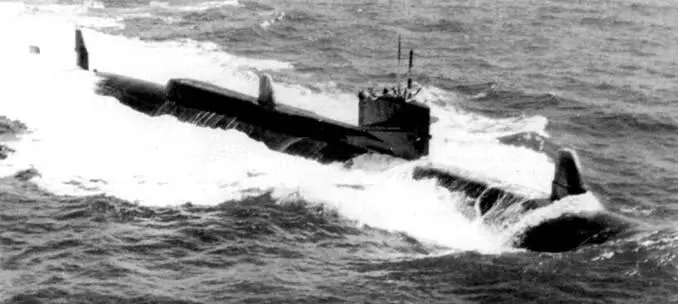

«Таллиби» в море. Выдвинуты радиомачта и перископ. Изначально проектное водоизмещение субмарины составляло 1000 т, но реально водоизмещение «Таллиби» выросло до 2640 т. Лодка была спущена на воду в 1960 г.. а исключена из боевого состава ВМС США в 1988 г.

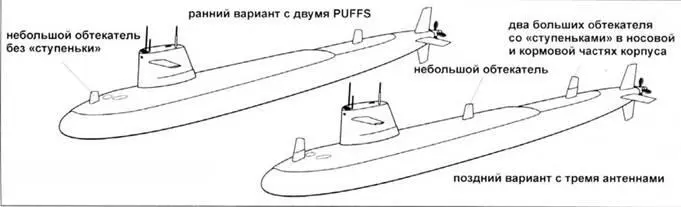

Развитие системы PUFFS

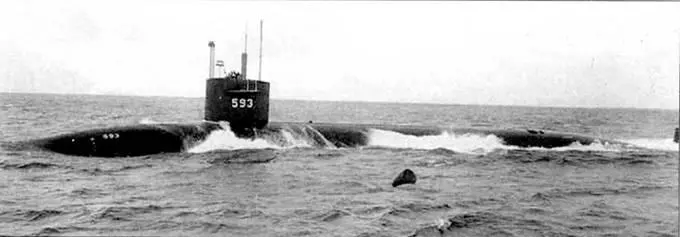

Атомоход SSN-S93 «Трешер» в водах Атлантики, ходовые испытания. Обратите внимание на выдвижные устройства, все они подняты. «Трешер» трагически погиб 10 апреля 1963 г. у берегов Мэйна во время постремонтных ходовых испытаний. Причина гибели не известна, предположительно на лодке при погружении разошлись сварные швы. «Трешер» был построен в Портсмуте.

«Таллиби» стала первой американской подводной лодкой, всю носовую часть которой отвели под монтаж гидроакустических систем. Четыре торпедных аппарата по этой причине пришлось разместить в средней части корпуса лодки, установив их под углом в 10 градусов к продольной оси корабля. Гидроакустическая система BQQ-2 включала две конформных антенны – активную BQS-6 и пассивную BQS-7. В дальнейшем на лодке смонтировали пассивную гидроакустическую систему управления огнем BQS-4 PUFFS. Изначально на атомоходе монтировали две системы BQS-4 PUFFS, одну – в носовой части корпуса, вторую – в кормовой. Обтекатели антенн системы BQS- 4 PUFFS стали характерным внешним отличительным признаком субмарины «Таллиби». Позже на рубке лодки смонтировали еще одну антенну системы BQS-4 PUFFS. Система BQS-4 PUFFS проходила испытания на модернизированных по программе «Гуппи» лодках типа «Балао» и «Тинч».

После ввода в строй атомоход «Таллиби» вошел в состав 2-й эскадры подводных лодок, приписанной к военно-морской базе Г'рогон, шт. Коннектикут. Тогда субмарина плавала полностью окрашенной в черный цвет. Позже лодку перекрасили по введенной в 1953 г. схеме Measure SS-27F – комбинация цветов Black и Ocean Gray.

Опыт проектирования, постройки и эксплуатации субмарины «Таллиби» был использован при создании атомоходов типа «Трешер». «Таллиби» стала первой американской атомной подводной лодкой с турбоэлектрической передачей, полностью освобожденной под гидроакустическую аппаратуру носовой оконечностью и расположенными в средней части корпуса торпедными аппаратами. После 28 лет службы атомоход «Таллиби» был исключен из боевого состава ВМС США 25 июня 1988 г. Корабль перевели в Бремертон, шт. Вашингтон, на разделку.

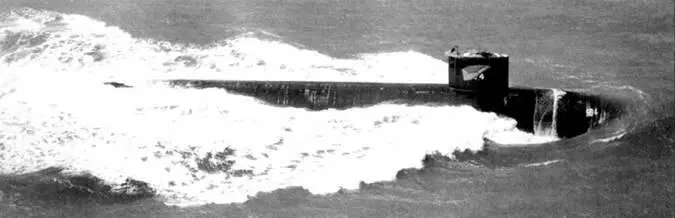

После гибели «Трешера» головным в серии стал атомоход SSN-594 «Пермит». На снимке – «Пермит» на пути в Сан-Франциско, 24 марта 1962 г. Снимок сделан незадолго до официального вступлении корабли в строи американских ВМС. «Пермит» входил в состав 3-й эскадры подводных лодок и был приписан к военно-морской базе Сан-Диего, шт. Калифорнии. Просматривается антискользящее покрытие руля глубины, оно – серого цвети.

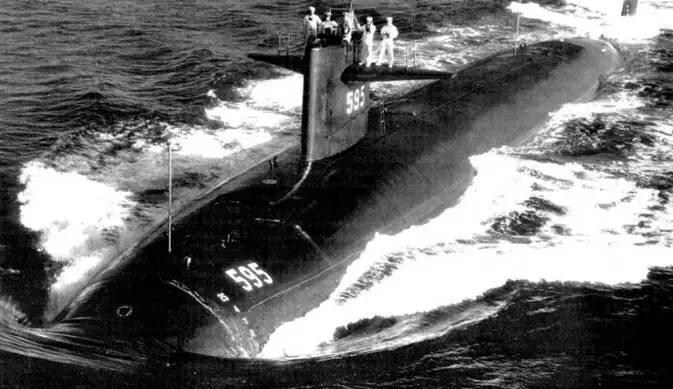

Командир и вахта подводной лодки SSN-595 «Плангер». Субмарина подходит к острову Оаху, Гавайи, 18 январи 1963 г. Изначально субмарину назвали «Полок», но в ходе постройки наименование изменили. Из боевого состава ВМС США данный атомоход был исключен 3 январи 1990 г. после 30 лет службы.

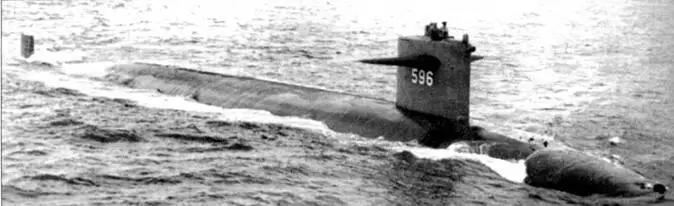

SSN-596 «Барб» на сдаточных ходовых испытаниях в Мексиканском заливе. Субмарина построена верфью Ингэллз Шипбилдинг в Пискагоале, шт. Миссисипи, в 1963 г. В передней части рубки смонтированы дополнительные гидрофоны. «Барб» входил в состав 3-й эскадры подводных лодок и был приписан к военно-морской базе Сан-Диего, шт. Калифорнии. Из боевого состава ВМС США лодки исключена 20 декабри 1989 г.

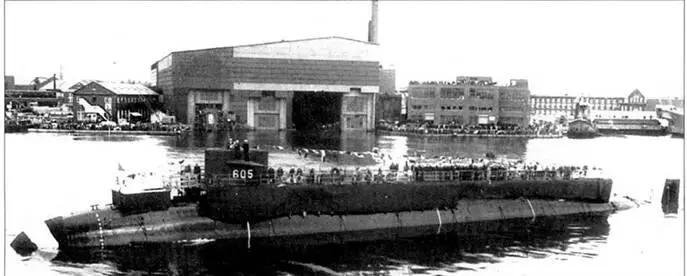

Спуск на воду атомохода SSN-605 «Джэк», Портсмут, 24 апреля 1963 г. На субмарине были установили соосные гребные винты противоположного вращения, которые заменили обычным одним гребным винтом. С ним корабль проплавал четыре года вплоть до исключении из боевого состава ВМС США 31 марта 1967 г.
