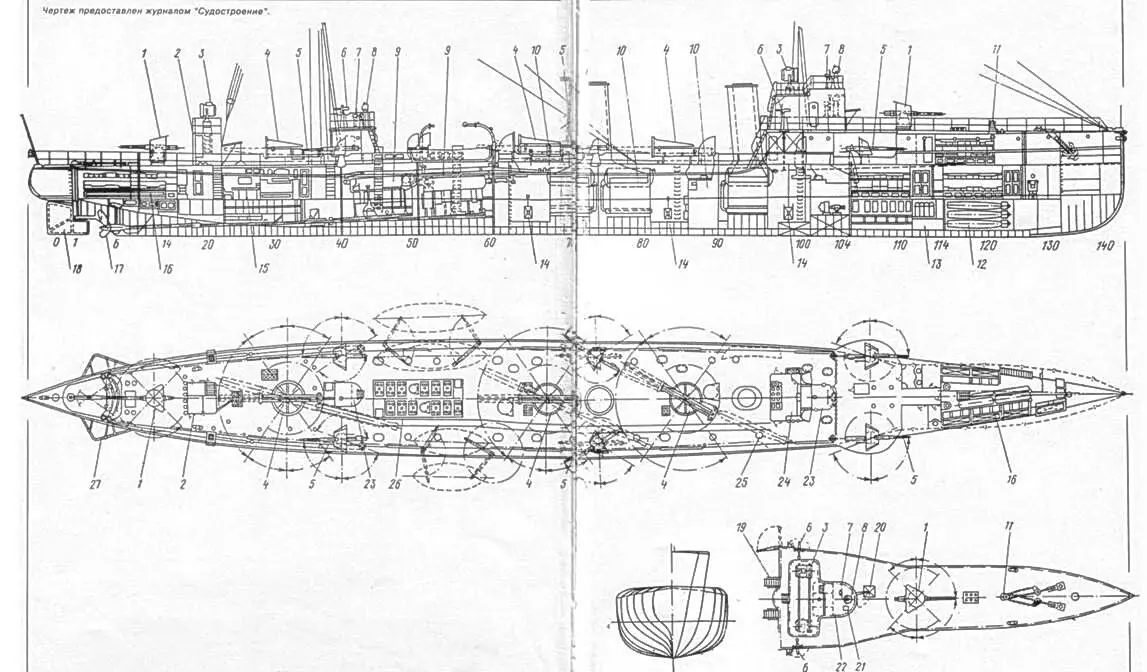

Эскадренный миноносец типа "Всадник”.

(Продольный разрез, планы верхней палубы, полубака и теоретический чертеж) 1-75-мм орудие. 2-рубка радиотелеграфа, 3-прожектор, 4-минный аппарат, 5-57-мм пушка, 6-пулемет, 7-штурвал. 8-компас. 9- машинное отделение, 10- котельное отделение, 11-шпиль, 12- помещение запасных торпед, 13- погреб боезапаса, 14- водонепроницаемая крышка угольной ямы. 15-офицерские помещения. 16- помещения команды, 17-винт, 18-руль, 19-трап, 20-люк ручной подачи снарядов, 21- машинный телеграф, 22-боевая рубка, 23-ходовая рубка. 24-камбуз, 25- горловина угольной ямы. 26-саетовой люк машинного отделения, 27-ограждение гребного винта.

Это позволило сократить число офицеров лишь на одного человека. О вреде для боеспособности корабля уже не задумывались. Об этом решении, принятом "за неимением места”, и сообщили в ГМШ для официального сокращения числа офицеров с 7 до 6 человек. С этим чертежом Г.Ф. Шлезингера, уже утвержденным для Гельсингфорского завода, согласился и МТК.

Более рациональными признали и другие изменения, также в инициативном порядке принятые Особым комитетом. Например, замена алюминиевых филенок в каютных щитах и мебели стальными (В.М. Гредякин подтверждал, что так уже делают в германском флоте), перенос умывальников из помещения команды в отдельную каюту. Точно так же предусмотренный спецификацией, сугубо отечественный отделочно-изоляционный материал "лапидит" на переборках котельных и машинных отделений (для изоляции их от жилых помещений) заменили распространенной в Германии асбестовой ватой. Она была легче лапидитовых плиток, удобнее и проще крепилась.

И в дальнейшем постройка сопровождалась многими усовершенствованиями, свидетельствовавшими о желании МТК и главного корабельного инженера получить своего рода образец всесторонней конструктивной проработанности.

Произошел явный парадокс. Уступая, как никогда, своим зарубежным аналогам, корабли составили образец действительного добросовестного квалифицированного подхода к разработке их проекта. Во всем, что касалось конструкции корпуса, норм обитаемости, приборного обеспечения, вооружения и систем, были применены последние новинки. Особенно много было их в электротехнике и энергетике. К уже упоминавшимся можно добавить применение бронированных освинцованных кабелей, водонепроницаемых коробок их соединения, герметичных выключателей, новых ламп для сигнализации, современных прожекторов и радиостанций, турбинных приводов динамо-машин и облицовки гребных валов резиновым составом Вилениуса.

Все эти усовершенствования, внешне малозаметные, бесспорно, повышали надежность кораблей, сделав их в этом отношении примером для пришедших позднее на смену им "Новиков". Но хватало, конечно, и рутины. Это были: и наружный киль – откровенное наследие деревянного судостроения, еще многие десятилетия продолжавшее сопровождать судостроение даже с переходом на железные и стальные корпуса, и бортовые клюзы, не позволявшие втягивать в них якорь. Но и здесь в сравнении с миноносцами Особого комитета был сделан полезный шаг назад – вместо стального троса для якорей вернулись к более надежно действующим цепям.

При завидной конструктивной въедливости специалисты МТК могли совершать ошибки, совершенно необъяснимые. Апофеозом затянувшейся истории с инвентарем стало дело о заказе запасных гребных винтов. Не без некоторого смущения механическая часть МТК 1 мая 1905 г. сообщала в отдел заготовлений ГУКиС о том, что контрактом на миноносцы запасные гребные винты не предусмотрены, а потому их (правый и левый) надо заказать для двух кораблей. Характерно, что о винтах для двух других кораблей. строившихся рядом, вопрос не поднимался, так как они были из "другого" ведомства.

4 июля К. Вахтер сообщал, что фирма готова принять заказ на четыре бронзовых винта на общую сумму 15750 марок. Попытка А.Р. Родионова уговорить контрагентов снизить цену до 12 марок не удалась. Письмом от 12 июля К. Вахтер сообщал, что он "лично" проверил смету расходов и путей к удешевлению заказа обнаружить не смог. Винты, как говорилось в письме, и так обойдутся заводу "недешево". Надо учесть технологические сложности точной отделки и уравновешивания винтов. О попытках изготовить их в России (что было вполне по силам, например, Балтийскому заводу) сведений в документах не встречается. Согласились и на расходы по доставке винтов в Россию (если они не будут готовы к уходу кораблей из Германии).
