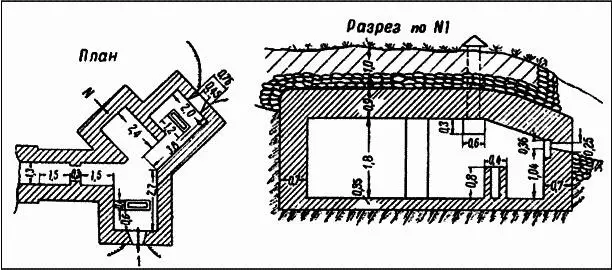

Долговременное оборонительное сооружение на два пулемета

Кроме того, для фортификационного оборудования укрепленных районов японцы использовали отдельные сооружения более древней крепостной фортификации, которые не потеряли своего значения на то время. Так, для защиты противотанковых рвов устраивались специальные кофры, рассчитанные на два станковых пулемета каждый. Каждый кофр входил в состав опорного пункта и был связан подземными потернами с остальными элементами огневой группы. Он состоял из двух боевых казематов и соединительного коридора, который использовался как тамбур и служил для размещения дежурного гарнизона и боевых запасов. В центре тамбура у тыльной стены располагался огороженный двумя выступами люк вертикального лаза для связи с подземной частью огневой группы, а против него в напольной стене был устроен выход в противотанковый ров, прикрытый тяжелой дверью из 40-мм броневой плиты. В целях затруднения действий штурмовых групп, направляемых для подрыва амбразур и входа в кофр, вдоль напольной стенки был устроен одетый бетоном ров глубиной 2 метра.

Для обороны наиболее важных элементов тыла укрепленных районов и отдельных объектов (мосты, тоннели, узлы дорог и т. п.) японцы применяли огневые фортификационные сооружения для пулеметно-стрелкового вооружения типа блокгауза, обеспечивавшие защиту их гарнизонов от ружейно-пулеметного огня. Амбразуры в этих сооружениях располагались в двух-трех плоскостях, обеспечивая этим многоярусный огонь и круговую самооборону. В качестве строительного материала для них применялись железобетон, камень, бетон или обычный кирпич. Каждое сооружение обносилось проволочными противопехотными препятствиями. Отдельные сооружения с целью их маскировки оформлялись в виде жилых домов или служебных зданий.

Фортификационное оборудование позиций артиллерии, расположенной в укрепленных районах, было нескольких видов. Так, артиллерия малых и средних калибров, в первую очередь противотанковая, являлась маневренным средством и в фортификационном отношении. Она располагалась на открытых огневых позициях (площадках) из железобетона со специальными ходами сообщения.

Для размещения более тяжелой артиллерии японцы применяли мощные броневые конструкции. Так, для размещения артиллерийской установки корабельного типа использовалась броневая башня с толщиной стенок 100 мм, заделанная в железобетонный фундамент. Опираясь основанием на ролики, она вращалась при помощи ручного поворотного механизма. Подбашенные помещения использовались для хранения боевого комплекта снарядов, запасных частей и размещения артиллерийского расчета.

Помимо артиллерийских сооружений на одно и два орудия, полукапониров и капониров, в японских укрепленных районах создавались и более мощные долговременные оборонительные сооружения, в которых устанавливались батареи орудий мощных калибров.

Заслуживает внимания фортификационное обеспечение 280-мм гаубичной батареи четырехорудийного состава, расположенной в глубине укрепленного района, которая в основном предназначалась для ведения контрбатарейной борьбы. Сооружение, предназначенное для этой батареи, состояло из четырех железобетонных орудийных казематов, имеющих по одной амбразуре, и трех хранилищ (складов) для боеприпасов, связанных между собой подземными галереями. Для установки орудия в центре каждого каземата была возведена круглая железобетонная тумба диаметром 2 метра. Само сооружение было оборудовано тремя входами, направление которых проектировалось с учетом рельефа местности.

И, наконец, в одном из укрепленных районов было сооружено мощное железобетонное артиллерийское сооружение, рассчитанное для размещения в нем 410-мм орудия.

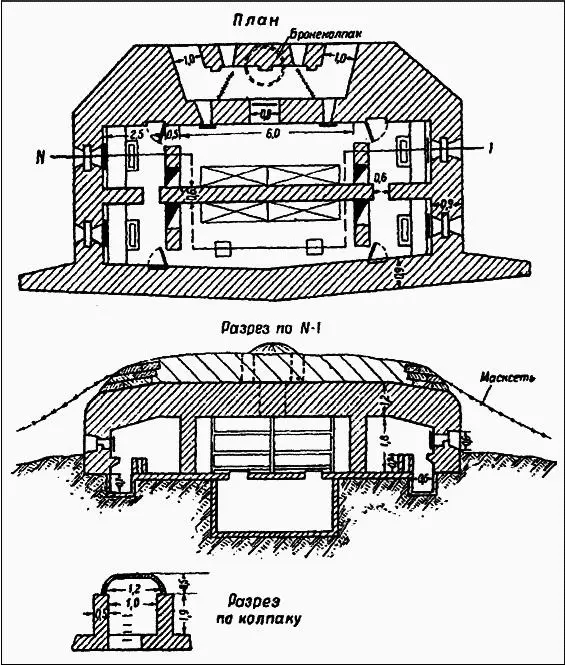

Долговременное оборонительное сооружение на четыре пулемета

Толщина его стен была доведена до 3,5 метра, а железобетонное перекрытие имело — до 2,8 метра. Значительные размеры артиллерийской системы потребовали соответствующих размеров боевого каземата, диаметр которого достигал 24 метров, а высота 15 метров. Орудие устанавливалось в центре каземата на специальном железобетонном фундаменте диаметром 6 метров. В тыльной части железобетонного массива сооружения были предусмотрены помещения для хранения боевых запасов, горюче-смазочных материалов, лаборатории для снаряжения артиллерийских снарядов и убежище для артиллерийского расчета. Для подвоза боевого питания была проложена железнодорожная узкая колея, проходящая в самом сооружении и оборудованная поворотным кругом. Внутренние размеры амбразуры имели 14 метров по горизонтали и 7,5 метра по вертикали. Конусообразная форма артиллерийского сооружения способствовала рикошетированию не только крупных артиллерийских снарядов, но и авиационных бомб.
