Стремясь скрыть систему огня и облегчить маневр оружием и живой силой, японцы создавали отдельные огневые группы. Чаще всего они располагались на отдельных сопках, которые представляли собой основу ротного района обороны. Сопка была опоясана крытой бетонной траншеей, которая имела ряд бетонных казематов для ведения огня из пулеметов, противотанковых ружей и автоматов, между которыми была установлена огневая связь. Расположение казематов на местности позволяло создать круговую оборону.

Толщина бетонной одежды стен и свода каждого каземата была в пределах 30 сантиметров, а основания — 20 сантиметров. В покрытии на участках, близко подходящих к поверхности земли, были оставлены световые проемы. Для создания многослойного огня на наиболее ответственных направлениях был построен второй ярус огневых казематов, также соединенных между собой бетонной крытой траншеей.

Кроме огневых казематов, ротный опорный пункт имел три убежища, каждое на одно стрелковое отделение. Помимо специальных наблюдательных пунктов, для наблюдения использовались отдельные огневые казематы. Внутренние размеры траншеи (2,0x2,5 метра) допускали свободное двустороннее движение к проносу любого пехотного оружия.

Казематированные огневые сооружения, составлявшие основу фортификационной подготовки узлов сопротивления и опорных пунктов укрепленного района, как правило, располагались не непосредственно у переднего края обороны, а на некоторой глубине.

По своему внешнему оформлению и планировке они были очень разнообразны. Толщина их стен колебалась от 1 до 2 метров. При заливке бетона каждой стены использовались специальные арматурные сетки, сваренные из металлических прутьев диаметром 15–20 мм с ячейками размером 20x20 см. В стене, в зависимости от ее толщины, могло быть установлено от 2 до 5 таких сеток.

Армирование покрытий железобетонных сооружений толщиной до одного метра обычно ограничивалось одной сеткой из круглого железа диаметром 16–20 мм с ячейками размером 20x20 см, которая располагалась в 10 см от нижней плоскости покрытия. Только мощные сооружения имели вторую сетку, укладываемую на 20 см выше первой. Однако связь арматуры стен с покрытием была недостаточная, а иногда и совсем отсутствовала. В результате этого долговременные оборонительные сооружения не являлись монолитными, и при подрыве зарядом, уложенным внутри, покрытие легко отделялось от стен.

В качестве противооткольной одежды долговременных оборонительных сооружений применялись доски толщиной до 2,5 см, которые располагались с зазором в 2 см и привинчивались или привязывались проволокой к вертикально установленным в бетон деревянным брускам. Фундаменты ДОС не имели армирования.

Для усиления стен и частично покрытий ДОСов довольно широко применялась их обсыпка из валунного камня, находившегося в районе работ. Фортификационный бетон применялся слабый, с малой дозировкой цемента и большим процентом речной гальки. Поэтому прямые попадания снарядов (особенно крупных калибров) в стены железобетонных сооружений производили значительные разрушения. Так, при попадании 203-мм снаряда в стенку ДОС толщиной 2,5 метра с ее внутренней стороны на площади около 2 кв. м образовались глубокие трещины и откол, в результате которых стена фактически была разрушена. Именно это обстоятельство в последующем заставило доводить толщину стен отдельных ДОСов до 2,5 метра, покрытий — до 3,0 метра, а также широко применять их каменную обсыпку.

Закрытые огневые сооружения пулеметного назначения по своему оформлению также были весьма разнообразны. Чаще всего они представляли собой железобетонное огневое сооружение на два станковых пулемета, имеющее два боевых каземата, помещение для гарнизона и один тамбур. Но также были и сооружения, рассчитанные на размещение одного пулемета. Амбразуры каждого ДОСа были устроены раструбом в каземат и имели внешние размеры 0,25x0,45 метра. Это обеспечивало их маскировку и ведение фронтального, косоприцельного и флангового огня. Для уменьшения концентрации угарного газа в каждом ДОС в специальной нише устанавливался вентилятор, а в покрытии оставлялось отверстие для трубы, прикрываемое сверху металлическим козырьком.

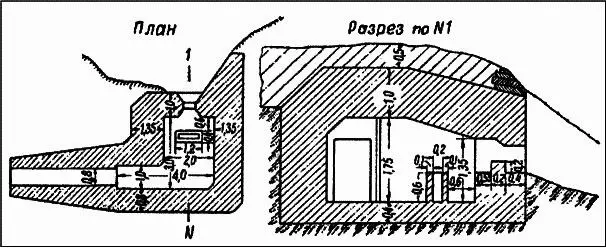

Долговременное оборонительное сооружение на один пулемет

Намного реже встречались ДОСы, рассчитанные на четыре станковых пулемета с броневым колпаком для наблюдения. Это сооружение состояло из четырех казематов, двух помещений для гарнизона, сквозникового входа и под-этажного помещения, которое использовалось в качестве хранилища. В покрытие сквозника вмонтирован колпак со стенками из 40-мм брони, обеспечивающий наблюдение в секторе 360 градусов. Каждая из амбразур этого ДОСа, в отличие от одно- и двухпулеметных, имела установленную внутри заслонку из 25-мм броневого листа. Вход в сооружение был прикрыт тяжелой броневой дверью, а боевые казематы отделялись от помещений для гарнизона легкими броневыми дверями. Обстрел подступов к такому сооружению с тыла и защита его входа обеспечивались наличием четырех ружейных амбразур, две из которых, расположенные в стене помещения для гарнизона, также имели броневые заслонки. С фронта такое долговременное оборонительное сооружение прикрывалось огнем из соседних огневых точек, в систему которых оно входило как основное.
