Среди фортификационных сооружений, предназначенных для наблюдения и ведения огня, большое применение нашли броневые и металлические сооружения легкого типа, которые благодаря малым размерам хорошо маскировались на местности.

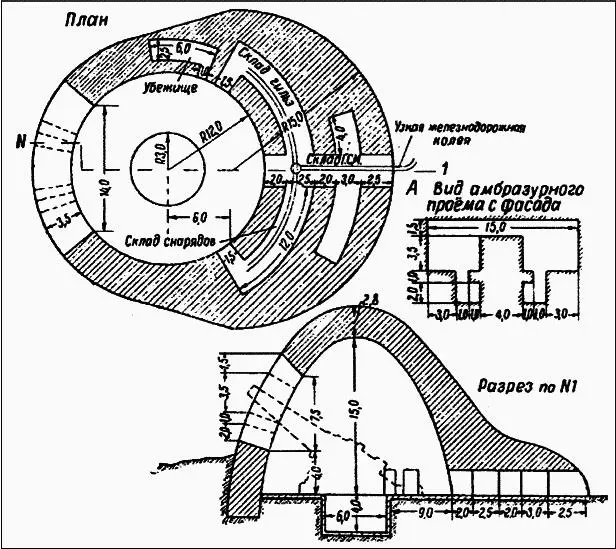

Долговременное оборонительное сооружение для 410-мм орудия

Открытые огневые сооружения полевого типа, возводимые в системе японских траншей, предназначались для ведения огня в секторе от 90 до 360 градусов. В своем большинстве они представляли открытые площадки, оборудованные нишами и простейшими укрытиями для оружия и солдат. Наиболее часто встречались открытые площадки для станкового пулемета, вынесенные или примыкавшие к траншее.

Все открытые огневые позиции оборудовались укрытиями, которые находились при сооружении или были к нему максимально приближены. При этом каждое укрытие обслуживало две огневые позиции — как основную, так и дополнительную. Открытые площадки простейшего типа обеспечивали маневр огнем и самим оружием. Огневые расчеты занимали их по сигналу к бою, а до сигнала находились в укрытиях.

Железобетонные колпаки устанавливались для боевого оборудования траншей и отдельных участков ходов сообщения. Они обеспечивали укрытие личного состава не только от настильного, но и от навесного огня, мелких мин и осколков. Каждый железобетонный колпак, расположенный непосредственно в траншее или по условиям местности вынесенный вперед или в сторону, имел три амбразуры и обеспечивал ведение огня в секторе до 180–200 градусов. Крышей служили щиты: металлический (25–30 мм), железобетонный (10–15 см) или деревянный (8—10 см), которые сверху засыпали слоем фунта толщиной 20–30 см.

Несмотря на недостаток металла, японцы широко применяли броневые конструкции, в основном легкого противопульного типа, используя самый разнообразный по качеству и размерам металл. Наряду с конструкциями специального изготовления встречались металлические и броневые сооружения из отходов промышленности и устаревших образцов броневых башен корабельного типа.

В частности, на открытой пулеметной площадке могло быть установлено три бронированных щита на бетонном основании с наклоном 30–40 градусов, которые возвышались над уровнем земли на высоту до 0,5 метра. Они были рассчитаны на то, чтобы вызвать рикошет бронебойных пуль и осколков. В то же время сектор обстрела до 180 градусов позволял ведение как фронтального, так и флангового огня. Важно было то, что конструкция бронированных щитов позволяла устанавливать их как стационарно, путем заделывания в основание площадки во время ее бетонирования, так и уже в ходе боевых действий (сборно-разборные).

Пулеметная площадка с бронированными щитами являлась одним из сооружений огневой группы, связанных между собой в одно целое подземными потернами. Этот же тип сооружения японцы с успехом применяли и для боевого оборудования траншей, располагая их непосредственно в траншее или вынося в нужном направлении на расстояние от 5 до 30 метров и соединяя площадку с основной траншеей подводящим крытым ходом сообщения. Кроме того, эти площадки, хорошо укрытые в складках местности, в брустверах траншей и ходов сообщения, с успехом использовались и для наблюдения, в качестве передовых наблюдательных пунктов.

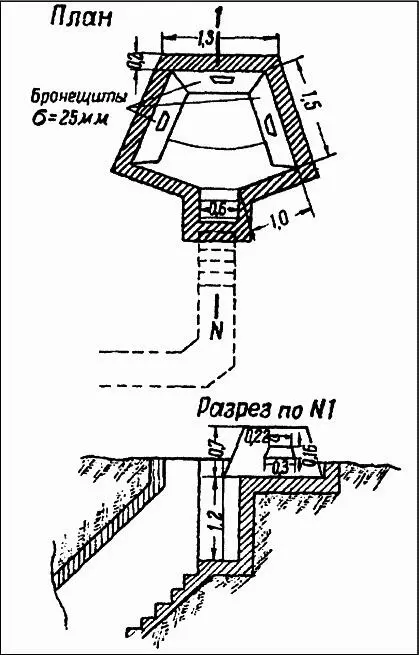

Пулеметная площадка, прикрытая броневыми щитами

Помимо железобетонных колпаков и других бронированных конструкций, в системе траншей встречались бетонные или железобетонные пулеметные сооружения облегченного типа. Врезанные в складку местности, почти заподлицо с землей, такие сооружения имели покрытие и напольную стену толщиной до 0,6 метра, а боковые стены по 0,4 метра. Они защищали оружие и расчет от всех видов артиллерийского и минометного огня систем калибра до 76 мм. При этом тыльная стена в сооружении не возводилась, а от осколков защищал тыльный бруствер траншей. Располагались они в большинстве случаев на обратных, а иногда и на передних скатах высот. При использовании пулеметного сооружения для флангового огня его боковая стена становилась напольной, а вход в сооружение устраивался в боковой стене, обращенной в тыл. Простота планировки и несложная конструкция сооружения позволяли возводить его самим войскам в порядке полевого усиления укрепленных районов.
