С. Иванов: Германские субмарины Тип IXC крупным планом

К лету 1943 г. программа постройки подлодок серии IXС из-за очень суровой зимы 1941/42 гг. значительно отстала от установленного плана. Большое влияние оказали и массированные налёты союзной авиации в конце июля 1943 г., когда гражданское население Гамбурга понесло большие потери.

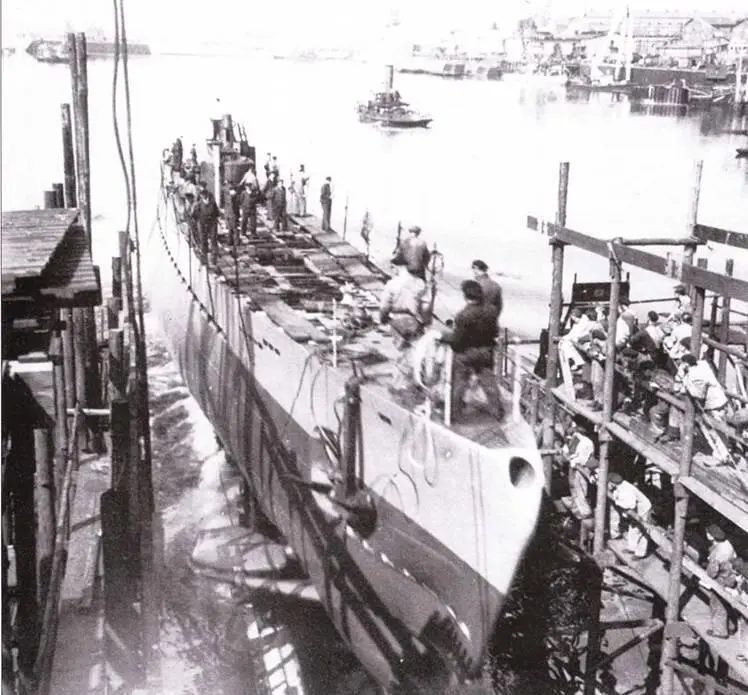

Здесь запечатлены два момента из жизни подводных лодок, которые были характерны для 47 подлодок серий IXС и IXС/40. Все они были потоплены уже в нервом боевом походе. На снимке вверху – спуск со стапеля подлодки U 175 в 5-м эллинге верфи «Везер» в Бремене 2 сентября 1941 г. Эта новая большая верфь в годы войны выпустила наряду со многими эсминцами и подлодками других типов 60 подлодок серий IXС и IXС/40. На заднем плане виден недостроенный тяжелый крейсер «Зейдлиц» и крейсеры Z 30 и Z 32.

На снимке внизу – подлодка U 189 во время атаки британским «Либерейтером» из 120 эскадрильи 23 апреля 1943 г. Видно, что бомба разорвалась рядом с корпусом. Во время другой атаки из-за прямого попадания бомб лодка получила серьёзные повреждения, была покинута экипажем и вскоре затонула. Пилот атаковавшего самолета сообщил о тонущей подлодке по радио конвою НХ 234, плывущему на удалении 32 миль от места инцидента. Однако из-за угрозы быть атакованными подлодками ни одно судно не пришло на помощь. В воде летчиками были замечены около 50 оставшихся в живых человек, но позже никто из экипажа не выжил. Благодаря этому снимку британская разведка впервые получила вид переоборудованной рубки (тип II) модифицированной подлодки серии IXС. Другие фотографии тонущей подлодки U 189 были отпечатны на пропагандистских листовках, сброшенных с самолетов над Германией летом 1943 г.

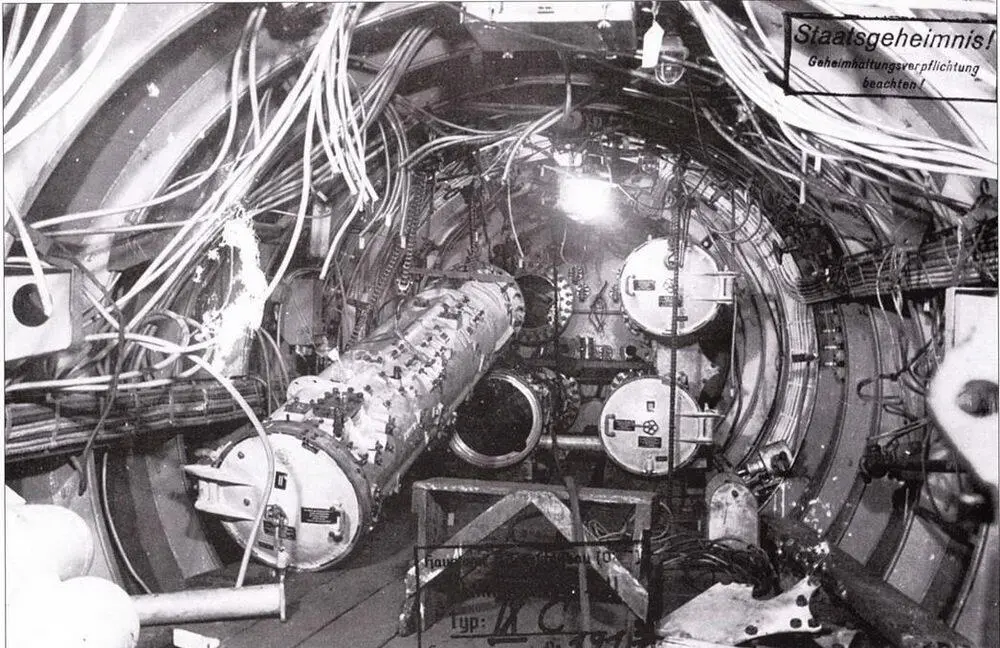

Носовая часть подлодки U 164 во время установки торпедных аппаратов, 2 апреля 1941 г.

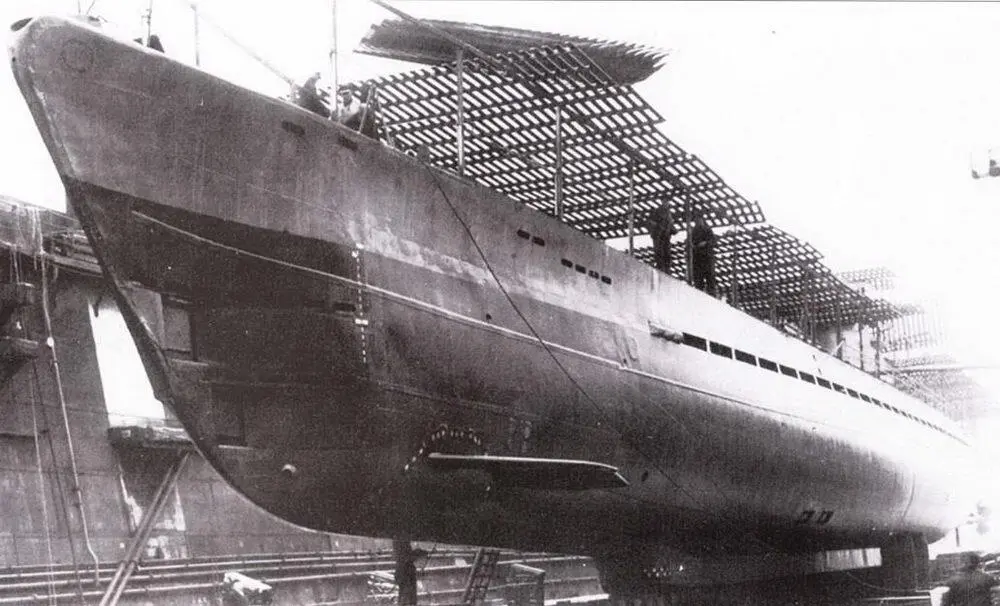

Внешний вид U 194 в сухом доке верфи «Дешимаг» показывает элегантную форму хорошо обтекаемого корпуса подлодки, Бремен 7 январи 1943 г. S-образные обводные линии в передней части у крышек торпедных аппаратов снижают адмиралтейскую константу при быстром погружении и она составляет С=49,4. U 194 стали первой подлодкой, где отверстия гидрофонов были размещены не только в полукруге переднего руля глубины, но и на балконообразном выступе балластного киля. На фото они заметны белыми пунктирными пятнами. Такая установка гидрофонов стала применяться с конца 1943 г. на всех лодках IX серии.

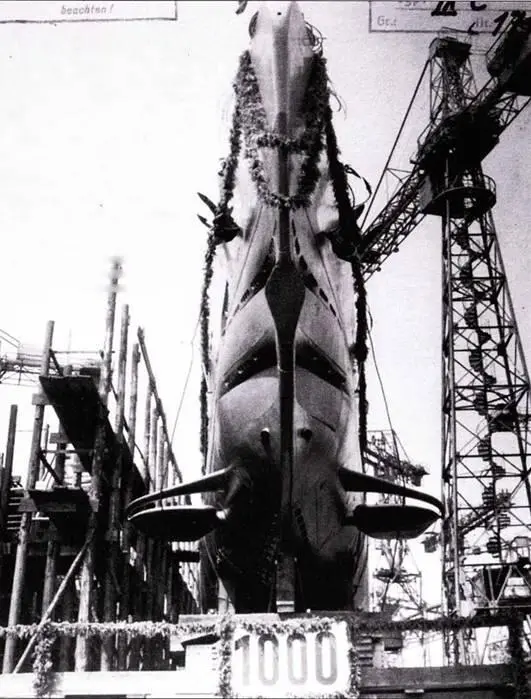

На переднем плане заостренный нос подлодки U 158 (заводской номер И7 1000). Снимок сделан 21 июня 1941 г. незадолго перед спуском со стапели в 3-м эллинге верфи «Везер» в Бремене. Спереди между крышками торпедных аппаратов виден кожух стального литья, на котором устанавливался гидролокатор ближнего действия (такое устройство было установлено на лодках U 127 – U 845). Ниже видны приемные каналы прибора для измерения скоростного напора воды (для определения скорости лодки). По поводу юбилейной постройки лодка и эллинг украшены гирляндами из еловых веток.

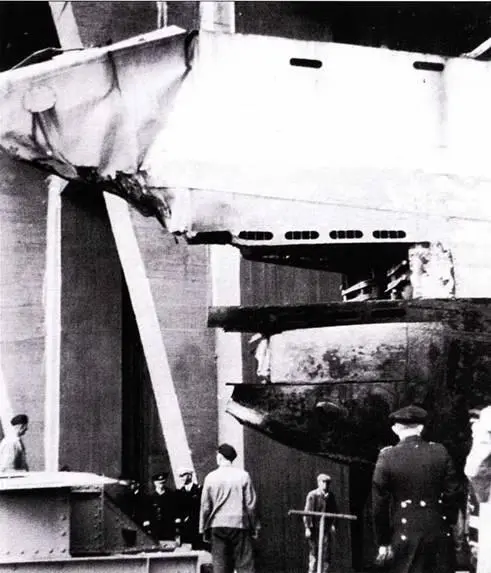

Серьёзно повреждённая носовая часть 1167 в одном из боксов сухого дока в Лорьяне, октябрь 1941 г. В пробоине хорошо видны передние крышки торпедных аппаратов. В ночь на 28 сентября 1941 г. лодка прибыла на место встречи с подлодками U 68 и V111 в бухту Тарафаль полуострова Капвер. Здесь U 67 захватила врасплох всплывшую британскую подлодку «Clyde», которую обнаружила благодаря радиоперехвату, и атаковала. Английская лодка успела изменить курс и избежать немецких торпед, но была протаранена U 67, командир которой ориентировался на след выхлопных газов лодки противника. Из-за выхода из строя носовых торпедных аппаратов пришлось отменить боевой поход в Южную Атлантику и вернуться на базу.

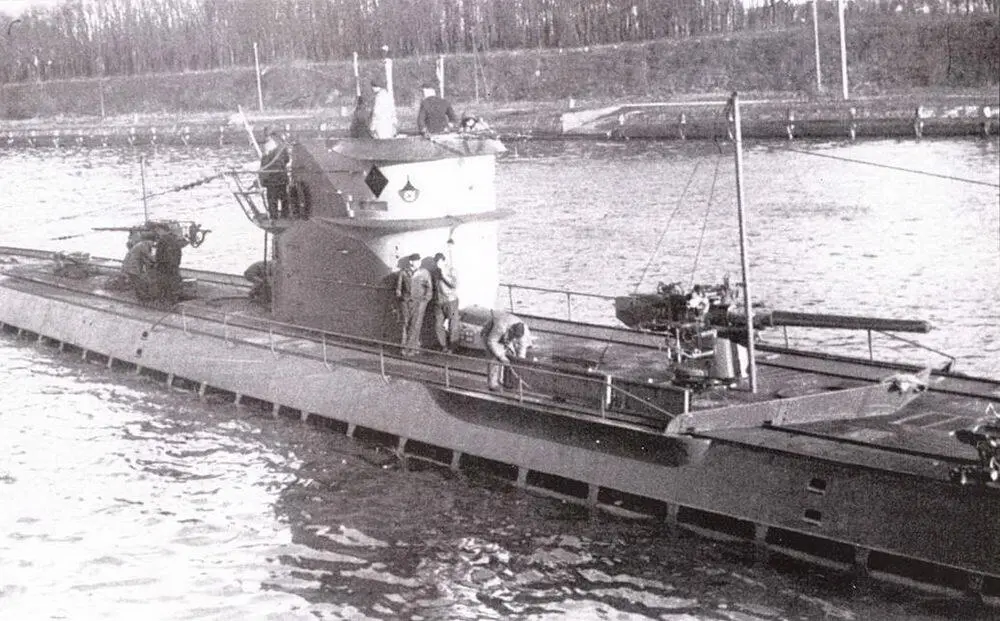

U 67 в канале Кайзера Вильгельма по пути в Киль для испытаний, 29 января 1941 г. Как вторая подлодка серии IXС, она имела еще укороченный (позже отмененный) волнорез перед носовой 10,5- см пушкой, а также укороченное боковое леерное ограждение. Боковой волнорез появился на новых подлодках впервые в конце 1941 г. Спереди и сзади от рубки видны опорные мачты лебёдки для погрузки торпед внутрь лодки и переноса торпедных транспортных тележек.
