Михаил Никольский - F-117 Nighthawk

Крыло F-117А в плане представляет сбой модифицированную дельту с углом стреловидности 67,5 градусов по передней кромке. Все поверхности крыла покрыты радиопоглощающими материалами, включая даже внутренние поверхности элевонов. Элевоны выполняют функции элеронов и рулей высоты.

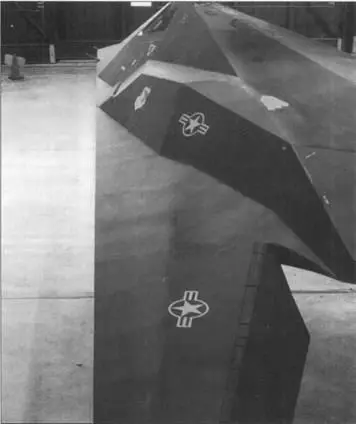

Внимание к деталям – ключ к успеху в деле создания малозаметного самолета. Обратите внимание на исключительную чистоту поверхностей правой консоли крыла самолета F-117A. Фасеточными выполнены даже элевоны и законцовка крыла. Аэронавигационный огонь выполнен убираемым.

Внутренняя поверхность элевона, которая прилегает к крылу, как и весь элевон покрыта радиопоглощающим материалом. Щель между элевоном и крылом отсутствует, щель здорово увеличивает ЭПР всего самолета. Элевон отклонен вниз на максимальный угол. Элевоны опускаются вниз под действием Земного тяготения при выключенной гидросистеме, гидросистема работает только при запущенных двигателях.

Об эффективности самолетов F-117A свидетельствовало также их успешное применение для поражения стратегических мостов на территории Ирака. По мостам безуспешно пытались нанести удары обычные самолеты – было выполнено более 100 боевых вылетов. Самолетам F-15, F-16 и F/ А-18 не удалось вывести из строя ни один из 42 стратегических мостов. За четыре дня до начала наступления сухопутных сил союзников, 17 самолетов F-117А в течение 27 минут нанесли удар по нефтепроводам. С помощью этих нефтепроводов в Багдаде рассчитывали осуществить заполнение нефтью заградительных рвов на территории Кувейта: из 34 целей «невидимки» поразили 32. На счету F-117 есть успешный в военно-техническом отношении удар, но сомнительный с точки зрения морали: разрушение бомбоубежища в Багдаде (13 февраля), которое американскими разведслужбами, якобы, было принято за командный пункт. В результате этой атаки погибло более 100 мирных жителей, что вызвало большой резонанс в мире.

При нанесении ударов самолетами F- 117А, как правило, не использовались самолеты РЭБ, так как постановка активных радиопомех могла привлечь внимание противника. В большинстве случаев при действиях самолетов F117A ближайший самолет союзников находился от них на удалении не менее 160 км.

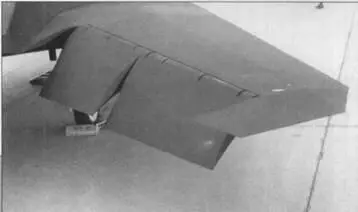

Оба элевона правой консоли крыла отклонены вниз на максимальный угол. Силовой набор элевона выполнен из алюминиевого сплава, кромка выполнена из композитного материала. Вся поверхность элевона покрыта РПМ и окрашена в матовый черный цвет. Краска также снижает радиолокационную заметность самолета, аналогичной краской были окрашены разведчики U-2 и SR-71.

Па нижней поверхности самолета, помимо стоек шасси, имеется только четыре ромбовидных выступа, выступы предупреждают повреждение створки бомбоотсека при открывании в полете. Практически вся нижняя поверхность фюзеляжа выполнена плоской.

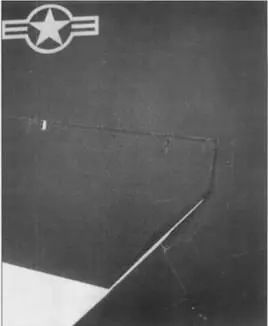

Стык элевона и крыла крупным планом. В носках и вдоль задней кромки крыла F-117A были использованы композитные материалы. КМ снижают массу планера и уменьшают ЭПР самолета.

Ширина щели между внутренним элероном и фюзеляжем составляет всего 0,5 – 0,75 дюйма (1,3 -1,9 см). Элевоны подвешены на петлях, петли, как и остальные элементы самолета, покрыты радиопоглощающим материалом.

Впрочем, в дальнейшем появилась информация о том, что действия F-117А в Ираке были не столь эффективны, как это преподносила пресс-служба ВВС США. В частности, из нескольких КАБ, сброшенных на цель, попадала лишь одна (т.е. реальная результативность не превышала 30%). При стоимости одной авиабомбы типа «Пейвуэй» III, равной 175 000 долл., такое применение высокоточного оружия становилось весьма разорительным: в Персидском заливе на «умные» пришлось менее 8% всех авиационных боеприпасов, использованных союзниками, но их стоимость составила 85% стоимости всех сброшенных на противника авиационных ракет и бомб. Говорит блондинка блондинке: «Быть красивой легко, но – дорого». Так и с высокоточным оружием. Красиво воевать «умными» бомбами и ракетами легко, но… спросите у блондинки.
