ПВД, как и весь планер, по форме оптимизированы для снижения заметности самолета в электромагнитной области спектра. Все внешние поверхности «Пайтхока» выполнены плоскими, фасеточными с углом наклона не менее 30 градусов к вертикали для максимально возможного отражения излучения РЛС в сторону от направления на источник излучения.

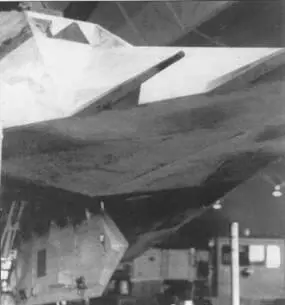

Четыре ПВД – единственное, что выступает за обводы носовой части фюзеляже F-117A. Место установки датчиков DLIR в ходе разработке самолета неоднократно переносилось. На снимке – установленный перед въездом на базу Нэллис прототип YF 117А (79-10780).

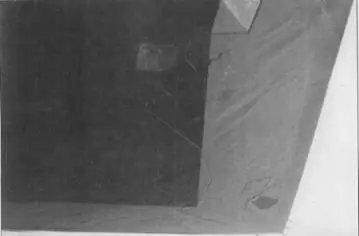

Прежде чем самолет YF-117A (79-10781) был выставлен в музее ВВС США Райт- Патерсон, шт. Огайо, со «стелса» удалили секретное радиопоглощающее покрытие. ПВД изготовлен из разработанного фирмой Локхид высокотемпературного пластика, ПВД также покрывались радиопоглощающим материалом.

Самолет F-117A выполнен по аэродинамической схеме «бесхвостка» с низкорасположенным стреловидный крылом, V-образным хвостовым оперением и надкрыльевыми воздухозаборниками двигателей. Планер изготовлен в основном из традиционных алюминиевых сплавов, на долю титановых сплавов, композитов и керамики приходится всего 5%. Из композитов, в частности, выполнены створки отсека вооружения и шасси. Для снижения радиолокационной заметности планер выполнен с минимальным числом выступающих элементов, с внутренним размещением двигателей и вооружения; широко использованы радиопоглощающие материалы, установлены пассивные оптоэлектронные обзорноприцельные системы и другие малоизлучающие системы.

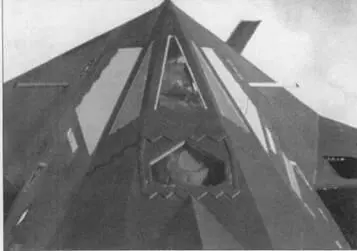

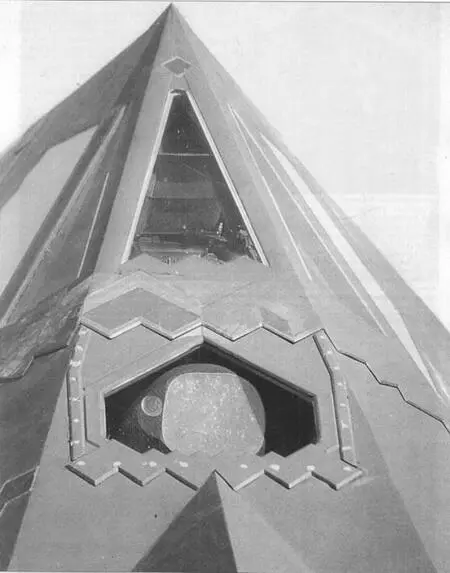

Крупный план окошка датчиков ИК системы обзора передней полусферы FLIR. Окошко расположено непосредственно перед фонарем кабины пилота. Системы FLIR и DLIR являются составным частями ИК обзорно-прицельной системы фирмы Тексас Инструменте. Этот «Найтхок» переоснащен более совершенной ИК системой TIF3 после операции «Буря в Пустыне» с турелью большего размера, чем турели ИК систем, установленные на Г-1 ПА в ходе постройки самолетов. Рядом с большим окошком ИК датчика видно окошко поменьше лазерного далыюмера-целеуказателя.

Применены также средства уменьшения ИК и акустической заметности самолета.

В архитектуре самолета реализованы фасеточные (граненые) формы, которые обеспечивают основную долю (90%) снижения ЭПР. Фюзеляж имеет необычную пирамидальную конфигурацию. Обычно наземные поисковые РЛС облучают ЛА под углами, лежащими в пределах 30 град вверх и вниз от горизонтальной плоскости, вследствие чего большинство поверхностей самолета F-117A наклонено под углом более 30 град от вертикали для отражения радиолокационных лучей вверх и вниз от направления на облучающую РЛС. В горизонтальной плоскости направления отражения от поверхности корпуса самолета F-117A и мест нарушения непрерывности обшивки сконцентрированы в нескольких узких секторах, а не распределены сравнительно равномерно, как на обычных самолетах. «Провалы» в отраженном сигнале между этими секторами трудно отличимы от фонового излучения, а сами сектора узки настолько, что РЛС не способна выделить отраженный сигнал на фоне естественного радиошума. Ориентация основных секторов определяется положениями передней и задней кромок аэродинамических поверхностей самолета, которые являются наиболее сильными отражателями. Кромки выдерживаются прямыми для сужения сектора. Другие компоненты самолета сориентированы таким образом, чтобы отражение от них происходило в заданных секторах. Ни один из секторов интенсивного отражения не направлен непосредственно вперед. Все щели (по контуру смотровых люков и оптических окон, в зонах сочленения фонаря кабины и фюзеляжа и т.д.) снабжены накладками с пилообразной кромкой; створки отсеков шасси, двигателей и вооружения также имеют пилообразные кромки, причем стороны «зубцов» ориентируются в направлении желаемого сектора.

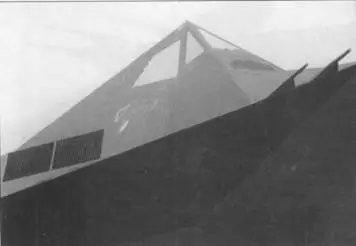

Система FLIR включает три базовых элемента: камеру с узким полем зрения, большую зум-камеру и лазерный дальномер-целеуказатель. Система позволяет пилоту выполнять полет по маршруту, обнаруживать цель и применять оружие. На снимке хорошо видны две выдвинутых по бокам фюзеляжа за кабиной пилота радиоантенны инструментальной системы посадки.
