Первый опытный самолет, FSD-1 (самолет 780), предназначался для оценки аэродинамических характеристик, устойчивости и управляемости. Второй, FSD-2, – для общей оценки эффективной поверхности рассеивания. Второй прототип, в отличие от первого, был покрыт радиопоглощающим материалом ВХ-210. Тут сразу возникли проблемы. «Гидрашка», рабочая жидкость гидросистемы, течет на всех самолета. Тут F-117 от классических аэропланов не отличался ничем. Ну течет себе – и течет, пачкает краску, портит внешний вид. Это на обычных самолетах. У «стелса» гидрожидкость вызывала отслаивание радиопоглощающего покрытия. Вся программа «стелса» оказалась под угрозой срыва. Выход нашли в «герметизации» всех щелей, головок болтов, заклепок и т.п. специальными аэрозолями с последующим нанесением радиопоглощающего покрытия. Впрочем проблему стойкости покрытия в полной мере не удалось разрешить. Неоднократно менялись способы нанесения покрытия и сами покрытия. С июня 1986 г. на самолеты (начиная с 818- го) стали наносить покрытие ВХ-199, с середины 1993 г. все самолеты «перекрыли» составом ВХ-185.

На третьем прототипе, FSD-3 (самолет 782), отрабатывалось бортовое электронное оборудование. Четвертый (FSD-4, самолет 783), предназначался для всесторонней оценки малозаметности. Первый полет по оценке малозаметности был выполнен 15 июня 1982 г., тепловая сигнатура «стелса» замерялась с самолета NKC-135. «Радиолокационная» картинка четвертого прототипа F-117A «снималась» с «Фантома». Очередной этапный полет пол программе «Сеньор Тренд» выполнил Пол Тэкэбари 17 декабря 1982 г., впервые сбросив с самолета «782» в горизонтальном полете практическую бомбу Мк 106.

Четвертый прототип летал на оценки малозаметности весь 1984 г. 24 апреля по нему четыре раза «работал» истребитель F- 16, через два дня F-16 выполнил 13 заходов на «борт 783», 23 июля FSD-4 облучали своими РЛС F-15, F-14 и EF-111.

Пятый самолет, FSD-5 (самолет 784), предназначался для отработки ИК обзорноприцельной системы – глаз и ушей нового самолета. На «Стеле» принципиально не устанавливалась РЛС, так работа локатора на излучение немедленно демаскирует самолет. Согласно концепции «стелса», его прицельная система сделана пассивной. Обеспечить летчика необходимой информацией при работе в пассивном режиме в то время могла только инфракрасная техника.

На F-117 А установлена ИК система Тексас Инструменте IRADS (Infra-Red Acquisition and Detection System). Система выполнена разнесенной: обзор верхней и нижней полусфер обеспечивается разными датчиками. В верхней носовой части фюзеляжа непосредственно перед кабиной находится ИК станция переднего обзора (FLIR), в нижней носовой части справа от ниши передней опоры шасси – выдвижная ИК станция нижнего обзора (DLIR). Модификация в двухтурельную систему была вызвана требованиями малозаметности: необходимо было получить большую зону обзора без нарушения малозаметной фасеточной поверхности самолета. Оптические окна обеих ИК систем закрываются экранами с мелкой сеткой, непрозрачными для радиолокационного излучения с сохранением прозрачности для ИК излучения. Система IRADS оказалась наиболее сложным в разработке электронным компонентом самолета F-117А. Она разработана на основе уже готовой однотурельной ИК системы фирмы Тексас Инструменте (все тот же принцип снижения технического риска, примененный к большинству систем самолета). Разработчикам ИК системы пришлось преодолеть немало проблем: долго не удавалось получить требуемое качество и стабильность изображения; добиться требуемой скорости разворота датчиков и снизить уровень помех; не получалась выставка датчиков, передачи цели на сопровождение со станции переднего обзора на станцию нижнего обзора и наоборот. Задача осложнялась субъективностью восприятия ИК изображений летчиками: то, что казалось одним летчикам удовлетворительным, становилось неприемлемым для других пилотов.

На первом прототипе была установлена в испытательных целях новая законцовка крыла, снабженная «зубом» на передней кромке. Испытания нового крыла проводились с декабря 1983 г. по февраль 1984 г. «Зуб» позволил снизить посадочную скорость на 18,5 км/ч, но дорабатывать весь парк «Найтхоков» новыми крыльями ВВС не захотели. Левая законцовка крыла была окрашена в оранжевый цвет для лучшей заметности.

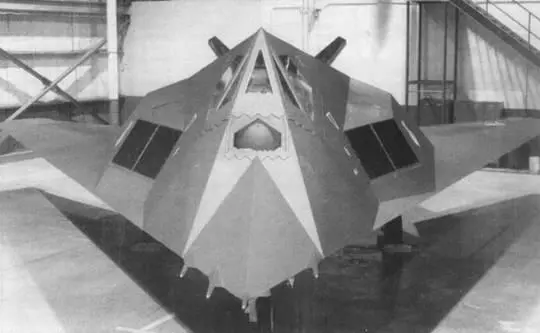

Самолет F-117A оснащен четырьмя приемниками воздушного давления. Один приемник установлен строго по продольной оси самолета, два – правее, один – левее. Приемники воздушного давления выдают информацию о воздушном давлении, температуре и влажности окружающего воздуха. Данные поступают в систему управления полетом. Электродистанционная система управления полетом самолета F-117A имеет четырехкратное резервирование.
