С. Иванов - Bristol «Beafort»

«Бофорт» из 39-й эскадрильи на аэродроме Майрут, Александрия, Египет, январь 1942 года.

«Бофорт» из 39-й перед касанием полосы аэродрома LG86 (?), январь 1942 года.

«Бофорт» Mk.I L9965 AW-M из 42-й эскадрильи. 23 февраля 1942 года из-за отказа двигателя эта машина упала в море в 145 км от Фирт-оф-Форт.

Между тем, испытания L4445 в Подразделении но отработке торпед (Torpedo Development Unit, TDU) показали, что сброс торпед с высокоскоростного самолета связан с проблемами по их стабилизации до входа в воду. Пришлось разработать для торпед новый отделяемый стабилизатор увеличенного размаха (106,7 см), имевший также на законцовках вертикальные кили, что увеличивало габариты оружия и более не позволяло нести его в бомбоотсеке. Поэтому торпеду подвешивали под углом к фюзеляжу. Правды ради следует сказать, что темпы разработки английских торпед отставали от темпов создания самолетов и оружие не соответствовало возможностям носителя. «Бофорт» мог сбросить торпеду с бреющего полета на скорости более 480 км/ч, но имевшиеся в то время у англичан торпеды были рассчитаны на скорость соприкосновения с водой не более чем 257 км/ч – этого было вполне достаточно для тихоходных торпедоносцев-бипланов, но никак не для скоростного моноплана. Получалось, что при заходе в атаку, под огнем противника, «Бофорты» были вынуждены снижать скорость, чтобы не допустить поломки торпеды.

«Бофорт» Mk.I L9875 39-й эскадрильи был сфотографирован в сентябре 1941 года и Вади-Натрум во время технического обслуживания.

Некачественный снимок «Бофорта» DE11IV из 47-й эскадрильи, который позднее служил в южно-африканских ВВС.

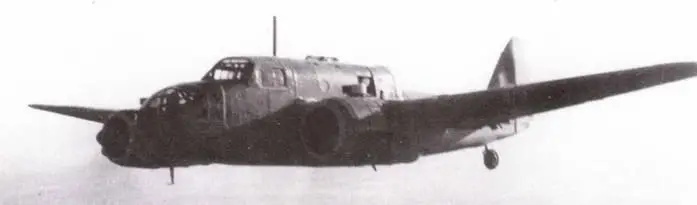

«Бофорт» из 39-й эскадрильи в полете над дельтой Нила, 1942 год.

«Бофорт» представлял собой выглядевший массивно, но достаточно компактный моноплан со средним расположением крыла. Конструкция почти полностью была выполнена из алюминиевых сплавов. Основной идеей, заложенной при проектировании, была конструкция из полностью взаимозаменяемых агрегатов, что облегчало работу с субподрядчиками и упрощало ремонт поврежденных машин. Монококовая конструкция была образована шпангоутами Z- и П-образного сечения н стрингерами. Обшивка крыла и фюзеляжа была выполнена из листов сплава Алклед переменной толщины. Фюзеляж овального сечения состоял из трех секций – носовой, средней и хвостовой, причем носовая секция крепилась к основному лонжерону крыла. Конструкция средней части включала три мощных лонжерона и усиленные шпангоуты, воспринимавшие вес турели и нагрузки от крыла.

Два «Бофорта» служивших в канадском 32-ом OTU.

На линейке «Бофорты» из 22-й эскадрильи. На переднем плане L446I OA-U.

«Бофорты» из 22-й эскадрильи прогревают моторы перед очередным боевым вылетом.

Бомбовый отсек длиной 2,54 м закрывался деревянными створками. Из дерева был также выполнен основной входной люк, располагавшийся перед турелью. Два аварийных люка располагались сверху и снизу носовой части. Нижние панели остекления носовой части на L4441 и 4442 имели округленную форму, что улучшало аэродинамику, но искажало обзор бомбардиру, поэтому на L4443 их заменили на плоские.

Свободнонесущее крыло состояло из грех секций. Центральная секция, имевшая почти прямоугольную в плане форму, проходила сквозь фюзеляж, формируя крышу бомбоотсека, а на её концах располагались мотогондолы. Силовая конструкция крыла состояла из двух лонжеронов, стрингеров и нервюр. К консолям крыла крепились элероны типа Фрайз, снабженные регулируемыми на земле триммерами. Консоли имели трапециевидную форму в плане и имели поперечное V 6 градусов. На центроплане, между элеронами н фюзеляжем размещались посадочные щитки. В крыле были установлены топливные баки вместимостью 2592 л: два по 882 л в центроплане и по одному 414-л баку в каждой из консолей. Баки были защищены 4-мм пластинами брони, которые крепились к лонжеронам. В случае необходимости имелся дополнительный топливный бак емкостью 627 л.
