С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

Вид снизу сзади на 23-мм пушку на МиГ-21М. Отверстия предназначены для отвода пороховых газов. Хорошо видны тормозные щитки.

Румынские пилоты по тревоге бегут занимать места в своих МиГ-21М. На всех зеленые противоперегрузочные костюмы ВКК-6 и шлемы ГШ-6М. Некомфортабельные ВКК-6 были предназначены исключительно для высотных полетов и были крайне нелюбимы летным составом.

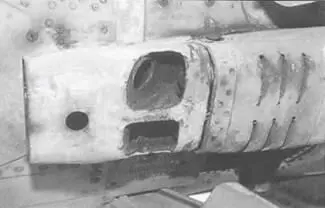

Компенсаторы отдачи в нижней части пушки. Пушка массой 52 кг. Нижнее расположение пушки способствовало минимизации негативного воздействия на конструкцию фюзеляжа.

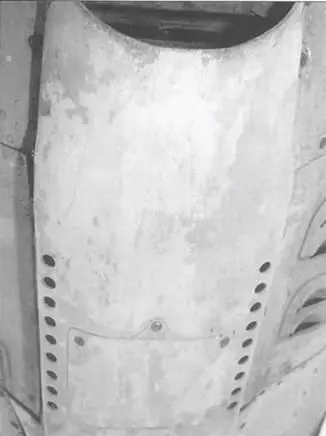

Панель доступа к боекомплекту пушки. Хорошо видны следы от нагара после стрельбы.

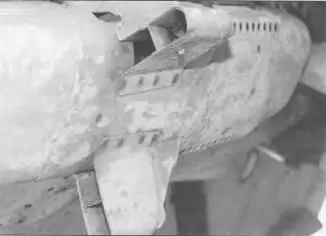

Фотография правой стороны ГШ-23Л. Хорошо видны воздухозаборники, которые охлаждали пушку во время стрельбы, а также панель для зарядки боекомплекта. Хорошо подготовленные оружейники перевооружали пушку за 10 минут.

Механизм отвода стрелянных гильз. Двухствольная Г1И-23Л обладала скорострельностью 3000-3400 выстрелов в минуту. Такая пушка стояла на МиГ-23, а также в турелях Ту-22М-3 и Ту-95МС.

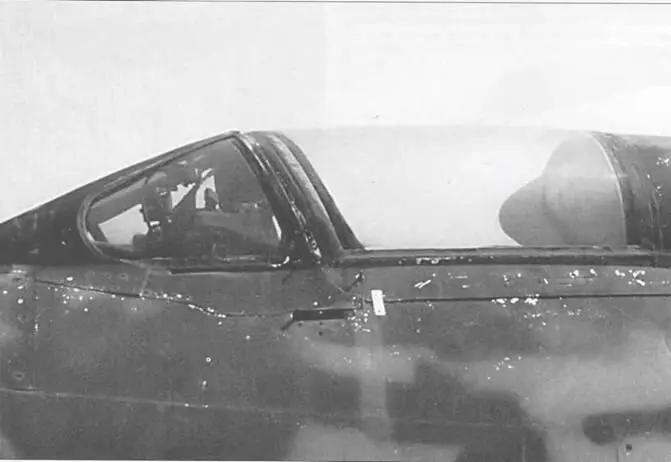

На МиГ-21М отсутствовало зеркало заднего вида ТС-27АМШ, что было типично для модификаций МиГ-21СММ. Небольшие воздухозаборники за кабиной были только справа.

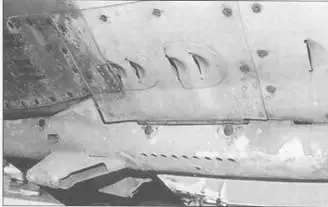

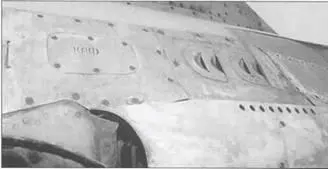

Панель в нижней части ГШ-23Л демонтировалась для обслуживания пушки. Все советское оборудование было спроектировано с возможностью легкого обслуживания. Поэтому обслуживание советской техники всегда было возможно даже неподготовленным персоналом.

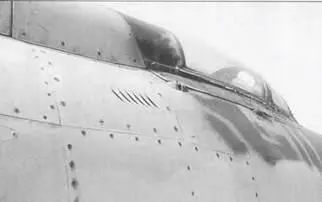

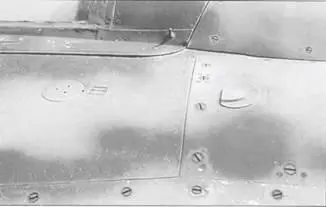

Небольшие воздухозаборники располагались только с левой стороны МиГ-21СМ\М. Хорошо видны винты доступа к панелям.

На этом египетском МиГ-21М («черный 8212») уже стоит зеркало заднего вида ТС-27АМШ. Отсутствуют гильзоотражатели. Тактический номер нарисован черным на второй зеленой (более темной) полосе от носа.

Ранние МиГ-21 третьего поколения не несли ТС-27АМШ. На фото разведывательный МиГ-21Р, который был разработан на базе МиГ-21C.

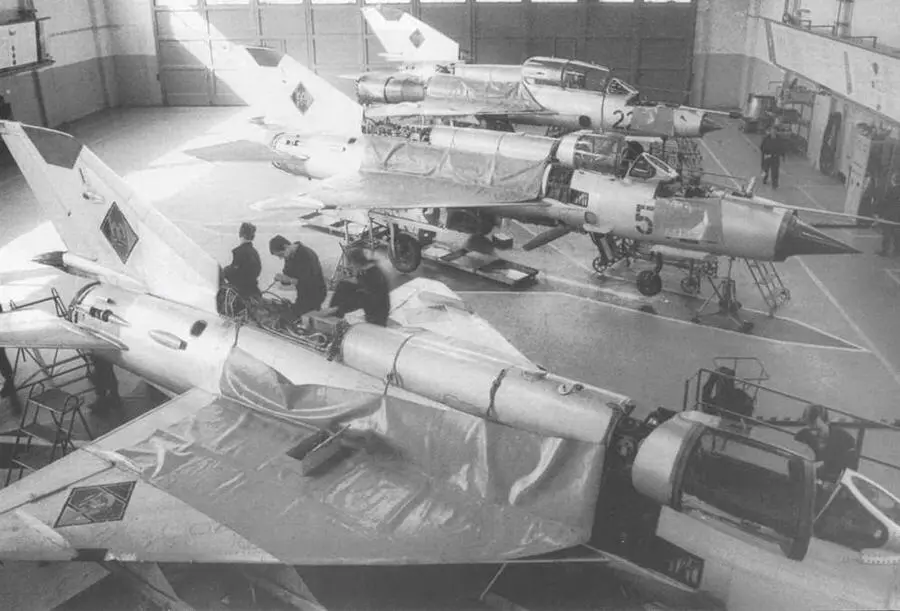

Пара германских МиГ-21М и один МиГ-21УМ проходят техническое обслуживание. Огромные расстеленные брезентовки защищают крылья от повреждений. На обеих МиГ-21М большинство панелей сняты для обслуживания АП-155. Оба МиГ-21 М стоят на козлах. На полу нарисованы силуэты, согласно которым ставились самолеты. Такой подход способствовал быстрому проведению работ.

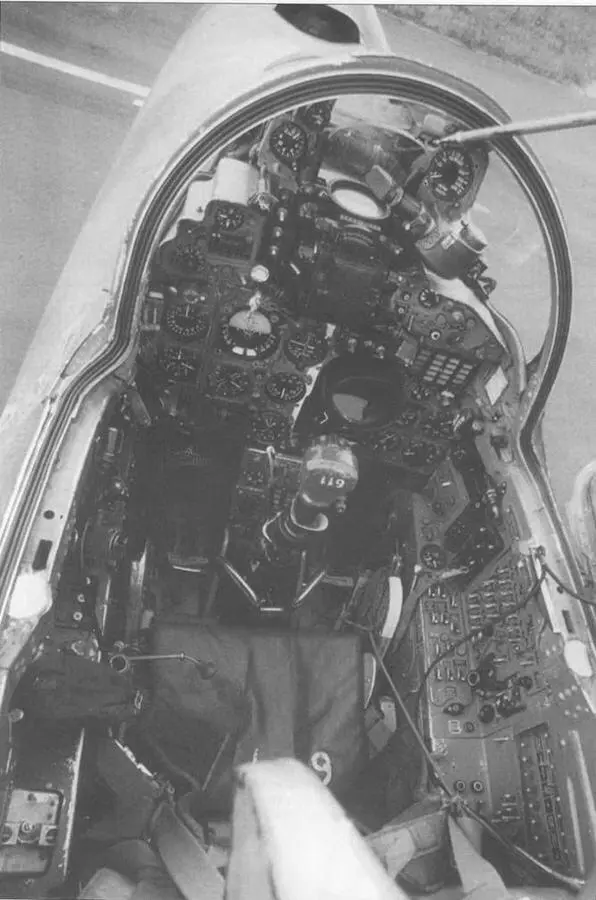

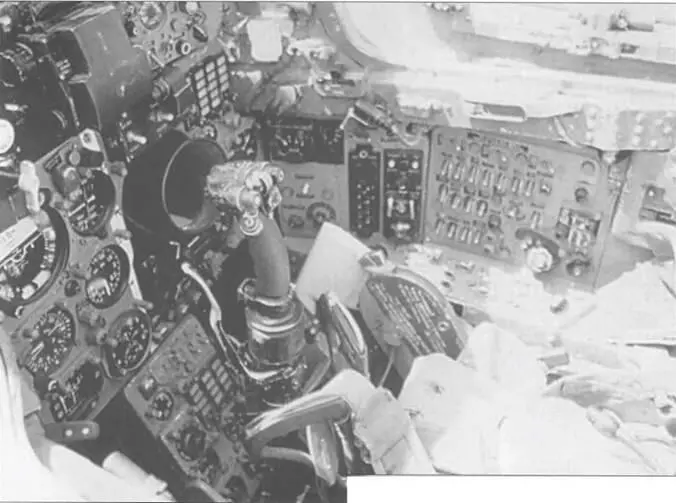

Кабина МиГ-21М («красный 611»\серийный1111) ВВС ГДР. Самолет прибыл в ГДР в августе 1969 года и был отправлен в состав JG 7 «Вильгельм Пик» в Древице. Что было характерно для экспортных поставок все надписи на английском. Коричнево-красное катапультное кресло нестандартное. Хорошо виден альтиметр, установленный над СШ-45-1000С. На нестандартном для МиГ-21 месте установлен и индикатор превышения угла атаки. Пушечный прицел расположен на стандартном месте для МиГ- 21 М. На ранних МиГ-21ПФМ он находился на другом месте.

Открытая кабина египетского МиГ-21М («черный 8212»). Самолет участвовал в совместных американо-египетских маневрах в 1983 году. МиГ-2 1M представлял собой экспортную версию МиГ-21СМ, который поставлялся только в ВВС СССР. Большинство приборов и оборудования «достались в наследство» от МиГ- 21ПФМ. На МиГ-21М также стоял РЛС РП-21МА, в отличии от более современного РП-22МС, который стоял на МиГ-21СМ.
