С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

МиГ-21М\СМ

Уже в процессе строевой эксплуатации на части МиГ-21СМ и МиГ-21М были поставлены гилыоотражатели. Позже они стали стандартными для МиГ-21МФ.

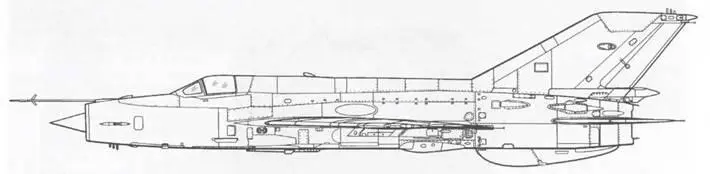

МиГ-21МФ

Внешне МиГ-21МФ отличался от ранних МиГ-21СМ\Мустановкой зеркала заднего вида ТС- 27AMLU. Причем несколько МиГ-21СММ таки получили такие зеркала и внешне были абсолютно неотличимы от МиГ-21МФ. Также часть экспортных МиГ-21М во время капитального ремонта получила «в наследство» от МиГ-21МФ более мощный двигатель Р-12-300.

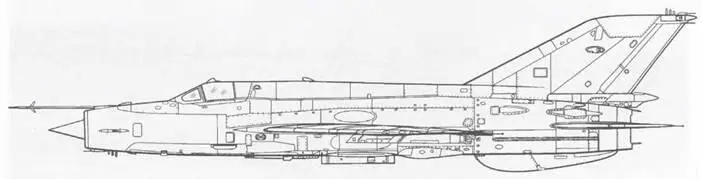

МиГ-21 бис

Внешне МиГ-21бис отличался от МиГ-21МФ более широким фюзеляжем и надфюзеляжной хордой.

МиГ-21бис САУ

Внешне самолеты этой модификации отличались только антеннами системы РСБП-2С.

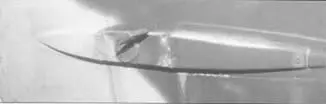

Более детальная фотография сенсора ДВЛ-ЗА. Он был связан с автопилотом АП-155, которого не было на МиГ-21 ранее.

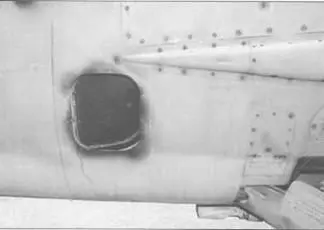

Характерной особенностью МиГ-21С\СМ\М было отсутствие гильзоотражателя. Поздние модификации – МиГ-21 МФ и бис уже выпускались с ними. Позже в ходе плановых капитальных ремонтов очень часто этот элемент добавлялся (причем иногда и на МиГ-21ПФ и ПФМ) и машины разных модификаций на взгляд были практически не отличимы.

МиГ-21М («красный 209»\серийный 960209) болгарских ВВС подготавливают к вылету. Самолет прибыл в Болгарию в августе 1969 года и передан в 19-й ПАП, который базировался на авиабазе «Граф Игнатьево» около Пловдива. Все истребители этой модификации были выведены из боевого состава местных ВВС в 1990 году.

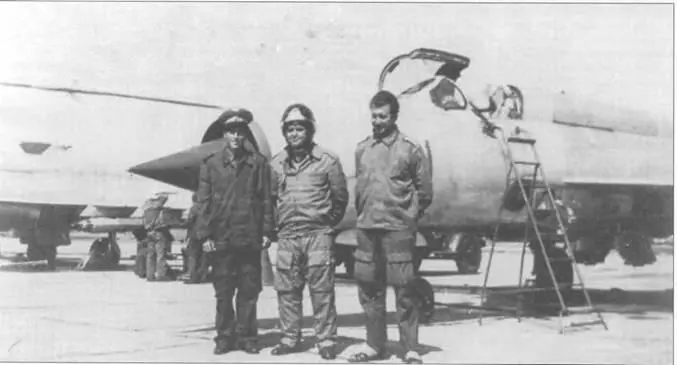

Фотография болгарских летчиков и механиков на фоне МиГ-21М 19-го ПАП. На самолете заднего плана подвешен блок НАР УБ-16- 57У. Этот блок был предназначен для запуска 16 57-мм НАР С-5. В войсках эти блоки очень быстро были заменены на УБ-32А. На пилоте шлем 3111-3, техники в комбинезонах.

На этом МиГ-21М отсутствует зеркало заднего вида, зато стоит индикатор ДВА-ЗА Самолет в стояночном состоянии, о чем свидетельствуют заглушки красного цвети Это самолет из состава ВВС Болгарии («красный 714»\серийный 960714). Получен в августе 1969 года, летал в составе 19-го иап и был потерян в аварии 26 августа 1974 года.

Предполетный инструктаж на фоне восточногерманского МиГ-21М («красный 553»\серийный 0407). После объединения Германии истребитель получил обозначение 22+80. Три звезды на фоне крыльев являются германским аналогом советского знака «Отличный экипаж». Кабина самолета ныне экспонируется в Техническом музее в Шпеере.

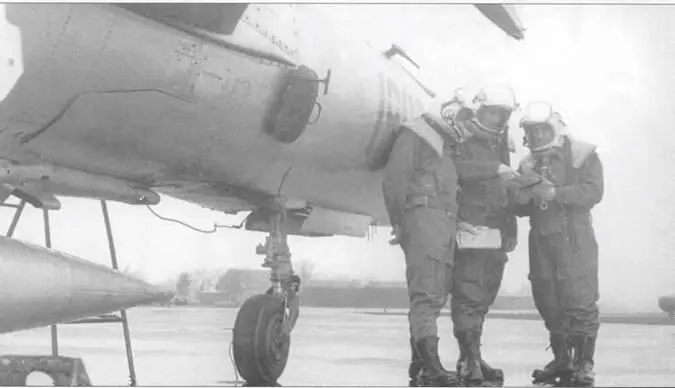

Польские летчики обговаривают предполетное задание на фоне МиГ-21М («красный 1903»\ серийный 961903). На каждом пилоте шлем ГШ-6. Хорошо видна пушка ГШ-23Л и отсутствие гильзоотражателя. На ранних МиГ-21ПФМ не несли пушки.

Польский летчик помогает своему товарищу выбраться из МиГ- 21М («красный 1008»). На обоих летчиках стандартные комбинезоны. Па самолете подвешен топливный бак на 490 литров.

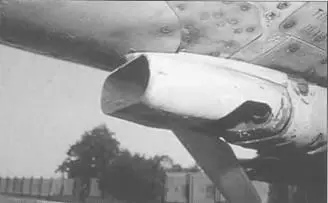

23-мм пушка ГШ-23Л устанавливалась посредине нижней части фюзеляжа. МиГ-21СМ\М стали первыми в ряду МиГ-21, которые были вооружены таким оружием. Только на ранних МиГ- 21 ПФ\ПФМ стоял подвесной контейнер ГГ1-9. За пушкой находился боекомплект. Длина пушки – 153.7 см.
