Валерий Мужеников - Броненосные крейсера “Шарнхорст”, “Гнейзенау” и “Блюхер” (1905-1914)

Помимо вертикального киля продольную прочность корпуса обеспечивали продольные связи – стрингеры. Начиная от киля, на каждой стороне днища и борта корпуса на крейсерах типа “Шарнхорст” проходило по шесть стрингеров. Стрингер № 1 проходил в районе от 5 до 93-го шп.; стрингер № 2 от 3 до 101-го шп.; стрингер № 3 от 4 до 93-го шп.; стрингер № 4 от 23 до 79-го шп.; стрингер № 5 от 13 до 79-го шп.; стрингер № 6 от 31 1/2 до 79-го шп. Водонепроницаемыми были: стрингер № 2 в районе от 79 до 90-го шп.; стрингера № 3 и № 5 от 23 до 79-го шп.

Стрингеры собирали из сплошных 9-мм полос и отдельных уголков. Они проходили вдоль днища и борта корпуса на разную длину, имели разную высоту – в среднем около 1,2 м и по длине корабля различное расстояние (2,1-2,125 м) друг от друга – максимальное 2,15 м на мидель-шпангоуте, что соответствовало изменению формы корпуса. Водонепроницаемыми стрингеры были только на отдельных участках.

На “Блюхере” установили по восемь стрингеров. Из них только № 4 был водонепроницаемым.

Стрингеры вне района водонепроницаемости через каждые две шпации имели большие круглые вырезы для облегчения веса, а также ряд отверстий диаметром 80 мм для стока воды.

Поперечную прочность корпуса обеспечивали поперечные связи – шпангоуты. На корпусах крейсеров типа “Шарнхорст” ниже броневой палубы 23, 27, 31 1/2, 36,41,45,49, 53, 57, 61, 65,69, 73,79, 84, 90 и 93-йшп. были водонепроницаемыми в районе внутреннего дна. В районе от 23 до 79-го шп. они проходили от вертикального листа киля до стрингера № 5, между 79 и 93-м шп. до нижней палубной платформы. На “Блюхере”, соотвественно, 26, 30, 33, 36 1/2, 40, 44, 47, 52, 56, 60, 64, 68, 72, 76, 80, 84, 90,95,99,102, 106 и 113-й шп. Остальные для облегчения веса имели большие круглые вырезы.

Выше броневой палубы шпангоуты продолжались в тех же плоскостях, что и ниже. За броневым поясом цитадели и в батарейном каземате установили с размером шпации 600 мм промежуточные облегчённые неподкреплённые шпангоуты, имеющие большие вырезы. За главным броневым поясом, впереди и позади цитадели эти шпангоуты проходили от броневой палубы до пройежуточной. Кроме того, изготовленные из уголков промежуточные шпангоуты имелись везде выше главного броневого пояся, кроме цитадели и каземата. Верхние концы шпангоутов жёстко крепили к настилу батарейной, либо верхней палубы бракетами, бракетными флорами и кницами.

Пересекающиеся шпангоуты и стрингеры образовали систему набора корпуса, которую снизу покрыли стальными листами наружной обшивки, обеспечивая водонепроницаемость корпуса. До стрингера № 4 по обе стороны от киля проходила наружная обшивка днища, выше наружная обшивка борта.

Ниже броневой палубы наружную обшивку борта изготовили по системе прилегающих и перекрывающих друг друга поясов толщиной 13-18-мм, выше броневой палубы только из прилегающих 8-мм поясов.

Пояса обшивки днища располагали рядами параллельно килевым листам так, что наружный 16-мм пояс обшивки своими краями перекрывал оба смежных 15-мм внутренних пояса. Внутренний горизонтальный пояс нижней части киля на всей длине усилили перекрывающим 16-мм поясом обшивки днища.

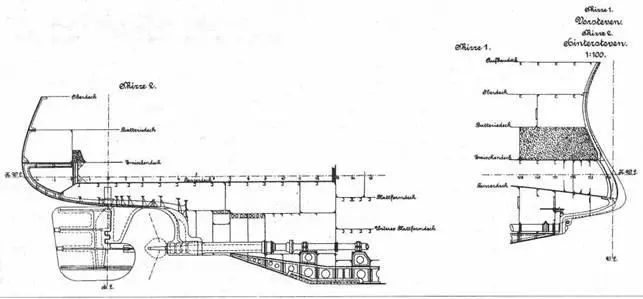

Броненосный крейсер “Шарнхорст" (Чертежи конструкции форштевня и ахтерштевня)

Позади бортовой брони обшивка борта имела толщину 15 мм, перед 13 мм. Выше бортовой брони 8-мм обшивку борта из прилегающих полос установили на основных и промежуточных шпангоутах.

Покрытием 8-мм стальными листами верхних кромок шпангоутов и стрингеров образовали верхний настил двойного дна (трюма) и двойного борта (твиндека). Листами конструкции системы набора, часть из которых были водо- и нефтенепроницаемы, двойное дно и двойной борт делились на большое число отсеков и цистерн.

На крейсерах типа “Шарнхорст” двойное дно высотой около 1,2 м проходило по обе стороны киля от 23 до 93-го шп. на длине 85,2 м (машинных и котельных отделений) или 60% длины корабля по KBJI (согласно Groner [7], 50%, против 60% у крейсеров типа “Роон”). В районе от 23 до 79-го шп. оно проходило от вертикального листа киля до стрингера № 5, между 79 и 93-м шп. до нижней палубной платформы. В двойном дне водонепроницаемыми были стрингер № 3 в районе от 23 до 79-го шп. и стрингер № 2 в районе от 79 до 90-го шп. Пространство между вертикальным листом киля и стрингерами № 2 и 3 обозначили как двойное дно № 1, между стрингерами № 3 и 5, а также стрингером № 2 и палубными платформами – двойное дно № 2.
