Валерий Мужеников: Броненосные крейсера “Шарнхорст”, “Гнейзенау” и “Блюхер” (1905-1914)

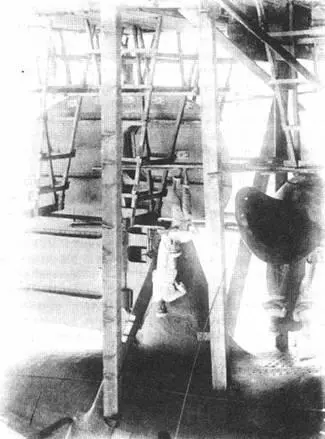

Броненосный крейсер "Гнейзенау" в доке

Средняя часть своей выступающей вперёд оконечностью образовывала рог тарана или шпирон, предназначенный для нанесения таранного удара. Остриё шпирона располагалась на 1,5 м ниже КВЛ. Нижния часть имела отверстие с заплечиками для установки трубы носового подводного ТА и закрывающей её снаружи водонепроницаемой крышки.

Единого литого ахтерштевня, как такового, не было. Ахтерштевень образовывал обвод кормы и собирался из четырёх частей. Обе верхние части, расположенные от верхней палубы до -2 2/3-го шп., собрали из двойных уголков и листовых поясов, обе нижние – рудерпост и штевень среднего гребного вала (старнпост) отлили из мягкой судостроительной стали. Самая верхняя часть ахтерштевня располагалась от верхней до промежуточной палубы и состояла из двойных уголков и 10-мм кормового листового пояса. Согнутые концы уголков приклепали к этим палубам. Нижерасположенная часть проходила от промежуточной палубы до -2 2/3-го шп. Она состояла из двух уголков и 15-мм кормового листового пояса. Согнутые концы уголков вверху приклепали к промежуточной палубе, а внизу соединили с отлитым из мягкой судостроительной стали рудерпостом.

Верхний листовой пояс соединили встык с нижележащим 10-мм накладками. Верхняя часть литого ахтерштевня – рудерпост – проходила в районе от -2 2/3 до 2 1/2-го шп. В нём имелось коническое отверстие под установки баллера руля и два отлитых с полыми отверстиями захвата в качестве опоры руля. В отверстие конической формы установили притёртый стальной вкладыш, в котором были расточено отверстие с уплотнительным устройством для установки баллера руля. Нижняя литая часть ахтерштевня – старнпост, располагалась в районе от 2 1/2 до 7-го шп. Внизу она заканчивалась удлинённой частью цилиндрической формы для установки дейдвудной трубы (мортиры) среднего гребного вала.

Обе стальные отливки имели продольное несущее ребро и несколько поперечных, с помощью которых они крепились к шпангоутам. Для установки листов наружной обшивки на каждой стороне поперечных рёбер имелись желоба для установки трёх рядов заклёпок. Литые нижние части соединялись посредством склёпанных друг с другом поперечных приливов. На их наружной поверхности имелись отлитые из стали вертлюги, установленные и приклёпанные в соответсвующих углублениях.

Форштевень и ахтерштевень “Блюхера” имели аналогичную конструкцию, но от устаревшего тарана окончательно отказались. Хотя форштевень остался всё ещё выступающим, он больше не имел ярко выраженного таранного контура.

Киль или нулевой стрингер крейсеров типа “Шарнхорст” длиной 124,8 м проходил в районе от 7 до 111-го шп. и соединял форштевень с ахтерштевнем, обеспечивая продольную прочность, жёсткость и водонепроницаемость по всей длине днища корпуса. Конструктивно киль состоял из одного вертикального сплошного 16-мм стального листа, двух горизонтальных поясов, лежащих под этим килевым листом друг на друге и склёпанных с ним помощью двух нижних сплошных стальных уголков, и двух верхних таких же уголков, служащих для соединениня при помощи заклёпок вертикального листа с настилом внутреннего дна.

Вертикальный стальной лист на большей части своей длины имел высоту около 1,2 м. Сплошной вертикальный лист в районе от 23 до 93-го шп. на длине 84 м обеспечивал водонепроницаемость киля, а до и после этого района в вертикальном листе имелись вырезы круглой и овальной формы для облегчения веса. Верхний горизонтальный пояс толщиной 15 мм имел ширину 1,35 м, лежащий под ним 16-мм нижний 1,07 м. В районе до 10 1/2 и после 105-го шп. горизонтальная часть киля состояла из одного 18-мм пояса. В районе от 10 1/2 до 14-го шп. вместо стального листа и поясов установили днищевую вставку из стальной фасонной отливки.

Киль “Блюхера” длиной 138 м имел аналогичную конструкцию и проходил в районе от 9 до 124-го шп. Сплошной вертикальный лист в районе от 26 до 106-го шп. на длине 96 м обеспечивал его водонепроницаемость. Конструкция корпуса крейсера была примечательна тем, что на нем впервые установили доковые кили, так как до этого корабли устанавливали только на средний киль. Причиной этому стали повышенные, по сравнению с крейсерами типа “Шарнхорст”, перерезывающие напряжения корпуса вследствие увеличенной почти на 3 м ширины, а также расположенные далеко от диаметральной плоскости веса бортовых башен.
