Это были последние додредноуты для обеих стран, на примере которых можно наблюдать живучесть традиций парусного судостроения: привычку размещать артиллерию побортно. В результате на один борт могла стрелять лишь половина размещённых исключительно в башнях стволов т. и. промежуточного калибра, который по своей величине уже вплотную приблизился к главному. Разбирая вышеуказанных последователей “Роял Соверен”, можно отметить их следующие общие особенности:

1. калибр главной артиллерии уменьшен до 12 дюймов, что при достижении лучших баллистических данных и повышении скорострельности дало больший эффект, чем у 14,5 дюймовых орудий (орудия типа Мк VIII на “Маджестик” развивали на срезе энергию в 100285,68 кДж, а начиная с кораблей типа “Формидейбл” (Mk IX) эта величина достигла 113973,12 кДж;

2. барбетные установки заменены на башенные с характерно наклоненной лобовой частью;

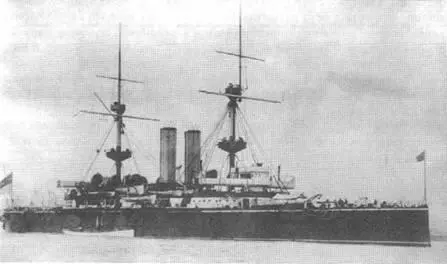

Броненосец “Роял Соверен”

3. число стволов средней артиллерии (QF) временно установилось равным 12, а её защита постоянно усиливалась и совершенствовалась с каждым типом;

4. Малокалиберная скорострельная артиллерия 47- и 57-мй постепенно вытеснялась трёхдюймовым калибром. 47-мм орудия остались лишь для вооружения боевых марсов, поэтому их общее число уменьшилось, пока они и сами не исчезли вместе с марсами. В среднем число стволов калибра 76-мм установилось равным 18 (на “Кинг Эдуард VII”-*14);

5. Броневая защита занимает всё большую поверхность надводного борта с 51% на “Роял Соверен” до 61% на “Маджестик”, 65% на “Формидейбл”, 65% на “Лондон”, 78% на “Кинг Эдуард VII”, 80% на “Лорд Нельсон”. Особое внимание стало уделяться бронированию носовой части. Сама броня, будучи на “Роял Соверен” смешанного типа, начиная с кораблей типа “Маджестик” становится гарвеированной, на “Формидейбл” – гарвее-никелевой. На последних типах кораблей она стала уже крупповской;

6. Скорость медленно но неуклонно возрастала и достигла: на “Маджестик” – 17,5, “Формидейбл” – 18, “Лондон” – 18, “Кинг Эдуард VII” – 18,5, “Лорд Нельсон” – 18 узлов. Дальнейшее увеличение скорости требовало значительного увеличения мощности энергосиловой установки, чего паровые машины тройного расширения уже обеспечить не могли.

Все указанные усовершенствования неизбежно вызывали рост водоизмещения, величина которого упорно держалась около 15 тыс. тонн, но и этот рубеж успешно преодолён на “Кинг Эдуард VII”. Вместе с увеличением водоизмещения растёт и число водонепроницаемых отсеков, улучшается конструктивная защита и совершенствуются системы бронирования и вооружение.

Английский броненосец “Кинг Эдуард VII” заслуживает отдельного краткого описания, ведь в основу его конструкции положены многие удачные решения, применённые на “Микаса”, а “Касима” и “Катори”явились его дальнейшим развитием. В русском флоте аналогичным кораблём можно назвать “Андрей Первозванный”, а в американском – “Луизиана” (“Lousiana”). Главные его размерения-•> 129,54x23,77x8,15 м, водоизмещение – 16350 т.

Своей системой бронирования значительно отличался от всех сорока предыдущих британских броненосцев, построенных с 1899 г. за 13 лет. Поясная броня простиралась от форштевня на 103,63 м, а далее до ахтерштевня её заменял второй ряд обшивки с толщиной листов 38 мм. Боевых рубок – две, с толщиной брони носовая – 305 мм, кормовая – 76 мм. Вся броня, кроме палубной – крупповская. Но уже во время его постройки высказывались мнения о недостаточности вооружения, в особенности орудий среднего 152-мм калибра – всего 10, хотя водоизмещение по сравнению с предшественниками выросло значительно. Эти орудия среднего калибра размещались в общем батарейном каземате с броневыми переборками толщиной 51 мм, отделяющими орудия друг от друга, и переборкой той же толщины, проходившей параллельно диаметральной плоскости таким образом, что между продольными переборками левого и правого бортов образовывался продольный коридор.

В вооружении появился т. н. промежуточный калибр – четыре 234-мм (9,21) 46-калиберных орудия по углам батарейного каземата в одноорудийных башнях. Наконец,и британский консерватизм оказался преодолён! Бортовой залп броненосца примерно составлял 660 кг.

От боевых марсов отказались ещё на стадии проектирования, т. к. английские кораблестроители пришли к выводу, что незначительные выгоды от установки малокалиберных орудий на них не уравновешивают значительных затрат в весе. Подводных торпедных аппаратов калибра 457-мм – четыре. Прожекторов – 6. Две четырёхцилиндровых машины тройного расширения общей мощностью 18000 инд. л. с. обеспечивали скорость хода до 18,5 уз. Котлы разных систем: 4/5 Бабкока и Вилькокса и 1/5 – цилиндрические. Запас угля – меньше, чем на предыдущих проектах – 950 т (усиленный – 2000 т).
