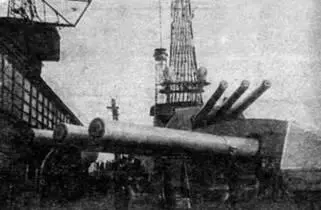

Орудия главного калибра “Arizona” Фото середины 1920-х гг.

Устройство горизонтальной защиты также следовало системе, введенной на предыдущих кораблях. Броневая палуба скреплялась с верхней кромкой вертикального пояса, образуя таким образом цитадель, обеспечивающую боевой запас плавучести и остойчивости и защиту главных механизмов.

На основной настил палубы из 12,7-мм листов мягкой стали укладывалось 2 слоя защитных плит из стали STS толщиной по 38,1 мм, т.е. общая толщина броневой палубы составляла 88,9 мм. В кормовой части (позади цитадели) горизонтальная защита имела наибольшую толщину 158,8 мм, для защиты рулевых приводов. Здесь в корму от кормового траверза практически на уровне ватерлинии проходила броневая палуба толщиной 114,3 мм STS поверх 44,5- мм мягкой стали.

Под главной броневой палубой располагалась противоосколочная водонепроницаемая палуба со скосами, которые скреплялись с нижней кромкой вертикального пояса. Настил палубы из 12,7-мм листов мягкой стали защищался одним слоем плит STS толщиной в один дюйм (25,4 мм) в отличие от аналогичных плит никелевой стали на предыдущих линкорах. Итоговая толщина составляла, таким образом, 38,1 мм. Скосы этой палубы также имели легкое бронирование 50,8 мм (38,1 мм STS поверх 12,7 мм настила), что давало как некоторое усиление вертикальной защиты, так и ограничивало распространение воды вверх при затоплениях бортовых отсеков в случае торпедного попадания, а кроме того, усиливало общую прочность и жесткость конструкции цитадели.

В кормовой части над рулевыми механизмами толщина этой палубы возрастала до 63,5 мм за счет дополнительного 12,7-мм слоя плит STS.

Защита артиллерии также мало отличалась от линкоров типа “Nevada”. Барбеты башен главного калибра выше броневой палубы имели толщину 330 мм, . а ниже, внутри цитадели, 114 мм, поскольку здесь дополнительной защитой служили бортовая и палубная броня. Вес барбета 3-орудийной башни составлял 226 т. Все четыре башни ГК теперь были одинаковы, и их бронирование было идентичным: толщина лобовой плиты 457 мм, боковых плит 254 и 229 мм (более толстые ближе к лобовой части башни), 229-мм задние плиты и 127-мм крыши из стали STS. Боевая рубка из 31,8- мм листов STS защищалась 406-мм плитами и крыша из двух слоев стали STS толщиной по 102 мм, что по эффективности соответствовало монолитной плите толщиной 173 мм. Была также сохранена и 330-мм защита дымохода – в основном для предохранения внутренних отсеков корабля от задымления в случае боевого повреждения нижней его части.

Ширина подводной противоторпедной защиты была несколько больше, чем у линкоров типа “Nevada”, и составляла 3,584 м. Конструкция защиты существенно не изменилась и включала двойной борт, далее следовал пустой отсек, и затем шла противоторпедная переборка, толщина которой была увеличена и составляла 76,2 мм (два слоя STS по 38,1 мм). При этом бортовые отсеки содержались пустыми, топливо и пресная вода для котлов хранились в днищевых отсеках.

После ввода в строй вооружение линкоров составляло 12 356-мм орудий длиной 45 калибров, с боекомплектом по 100 снарядов на орудие. Орудия главного калибра размещались классически – в 4 трехорудийный башнях, по 2 в носу и в корме, по линейно-возвышенной схеме. В каждой башне все три ствола размещались в общей люльке и имели совместное вертикальное наведение.

Управление огнем осуществлялось посредством центрального артиллерийского поста, оборудованного ниже броневой палубы в средней части корабля под носовой надстройкой.

Противоминная батарея состояла из 22 127-мм орудий длиной в 51 калибр, с боезапасом в 230 снарядов на орудие. Расположение орудий было в общем близким к схеме, принятой на линкорах типа “Nevada”, но с отказом от неудачной кормовой установки в диаметральной плоскости; кроме того, 4 орудия из-под верхней палубы в кормовой части были перенесены на эту палубу в среднюю часть – то есть палубой выше.

Примечательной чертой проекта стало то, что на кораблях изначально предусматривалась зенитная артиллерия из 4 76-мм орудий; вскоре это вооружение удвоили, и в начале 20-х годов стандартной линкоровской зенитной батареей стали считаться 8 76-мм орудий. Все зенитки стояли на палубе полубака в средней части корабля. Как и корабли типа “Nevada”, эти линкоры никогда не имели орудийных площадок поверх колонн шлюпочных кранов, характерных для 305-мм и первой пары 356-мм кораблей.
