Алексей Быстров - Первые броненосцы Германии

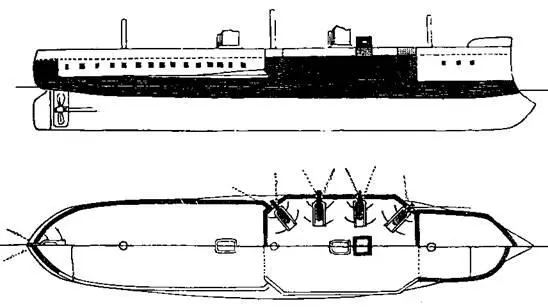

Броненосный фрегат “Кайзер” (Схема бронирования и расположения артиллерии)

Названия обоих кораблей присваивают позднее другим кораблям. “Дойчландом” затем назвали эскадренный броненосец, последний “преддредноут” Германии и “классический” эскадренный броненосец, и первый “послеверсальский” крупный боевой корабль, построенный в веймарской Германии и давший начало знаменитой серии из трёх “карманных” линкоров. “Кайзер”- дредноуту, построенному перед первой мировой войной.

Основные кораблестроительные элементы: водоизмещение 7319 т проектное, 7645 т нормальное, 8940 т полное (“Кайзер”), 8736 т (“Дойчланд”).

Длина 88,5 м по конструктивной ватерлинии, 89,34 наибольшая, ширина 19,1 м по конструктивной ватерлинии, осадка 7,39 носом и 7,93 м кормой у “Кайзера” и 7,15 м носом и 7,65 м кормой у “Дойчланда”, высота борта на миделе 12,46 м .

Корпус набирался из судостроительного железа по бракетной системе, и его конструкция была подобна конструкции корпуса английского броненосца “Одейшес”. Для улучшения маневренности (одно из основных требований германского морского ведомства) Э. Рид пошёл на увеличение соотношения длины к ширине, что потребовало усиления поперечной прочности (для этого все шпангоуты сделали неразъёмными). Корабли имели по два боковых киля с каждого борта. Междудонное пространство разделялось на 32 отделения. Непотопляемость рассчитывалась на затопление любых четырёх отделений и сохранения при этом положительной плавучести. Борт в надводной части слегка заваливался внутрь. Батарею устроили на выступах, нависающих над бортом. Таран углублялся на 1,5 м и выступал вперёд от форштевня на 2,4 м.

Бронировались корабли коваными железными броневыми плитами, уложенными на тиковую подкладку толщиной от 90 до 226 мм (позднее ее заменили на сталь). Пояс по ватерлинии имел два ряда броневых плит. Верхний ряд имел толщину 127 мм в носу, 203 мм в центре и 127 мм в корме, нижний соответственно 127, 254 и 127 мм. Общая высота броневого пояса равнялась 3,6 м (над ватерлинией он возвышался на 1,65 м).

Броневая палуба покрывалась броневой сталью: верхняя палуба над броневыми казематами листами 10 мм, вне казематов 6 мм, батарейная палуба 6 и 12 мм, в районе броневых казематов 38 и 51-мм. Броневые казематы имели 203-мм броню, у портов до 254 мм. Кормовой броневой редут (установлен позже 216 и 126 мм). Боевая рубка (была установлена после приёмки кораблей в казну) защищалась 30- и 50-мм плитами на “Кайзере”, и 30- и 100- мм на “Дойчланде”.

В 1885-1897 гг. оба корабля имели противоминные сети.

Корабли имели по одной горизонтальной паровой машине простого расширения. Механизмы и 8 коробчатых котлов пролётного типа для каждого корабля изготавливались заводом “J. Penn amp; Sons” в Гринвиче.

Броненосец “Кайзер” на достройке. С гравюры того времени.

Подробности о фрегате “Kaiser”, сколько нам известно, только впервые появляются на страницах морских хроник, а потому будет небезынтересно посмотреть, какое место между броненосцами, уже существующими, по военным его качествам, будет ему принадлежать.

Только что приведенное английское описание “Kaiser" мимоходом сравнивает его с фрегатом “Hercules”, а потому, зная место последнего, в военном его назначении, нам нужно только проверить уже сделанное сравнение, чтобы получить совершенно ясное понятие о значении германского фрегата.

В № 5 за 1873 г. “Revue Maritime et Coloniale”, в лекции г. Хенвуда, можно найти официальную табличку, составленную английским адмиралтейством, в которой все броненосцы распределены по рангам и их военным достоинствам. Из этой таблички видно, что 1-го ранга судами из бортовых броненосцев англичане считают только “Hercules” и “Sultan”.

Таблицы английского броненосного флота дают нам возможность объяснить себе причину постановки “Hercules’a” первым в ряду бортовых броненосцев, а вместе с тем выясняется: те элементы, которые влияют на военное значение броненосцев известного типа, определяя собой их относительную цену, придется приложить к данному судну, чтобы тотчас увидеть его настоящее военное достоинство.

Прежде всего таблицы показывают бесспорное первенство "Hercules” по силе артиллерии. Весь залп обоих бортов этого судна уступает только весу залпа “Northumberland”, но зато сила отдельных пушек у последнего гораздо слабее.
