Прекращение роста данной системы не означает прекращение прогресса в этой области. Появляются новые более совершенные системы – происходит скачок в развитии. Это типичный пример проявления закона перехода количественных изменений в качественные. Такой процесс изображен на рис. 4.2.

Рис. 4.2. Скачкообразное развитие систем

На смену системе 1 приходит 2. Скачкообразное развитие продолжается – появляются системы 3, 4 и т. д. (рис. 4.3).

Рис. 4.3. Огибающая кривая

Общий прогресс в отрасли можно показать при помощи касательной к данным кривым (пунктирная линия) – так называемой огибающей кривой.

Развитие любого вида техники может быть примером, подтверждающим этот закон.

Пример 4.1. Развитие радиоэлектроники

Опишем качественные скачки в развитии радиоэлектроники:

1. радио (детекторный приемник).

2. лампа:

2.1. диод;

2.2. триод;

2.3. тетрод;

2.4. пентод и т. д.;

– транзистор;

– микросхема;

– вакуумная наноэлектроника.

График развития радиоэлектроники показан на рис. 4.4.

Рис. 4.4. Развитие электроники

Законы развития технических систем можно разделить на две группы (рис. 4.5):

1. Законы организации систем(определяют работоспособность системы );

2. Законы эволюции систем(определяют развитие технических систем ).

Рис. 4.5. Схема законов развития технических систем

1. Законы организациипредназначены для построения новой работоспособной системы . Группа законов организации технических систем включает (рис. 4.6):

– закон полноты и избыточности частей системы ;

– закон проводимости потоков ;

– закон минимального согласования.

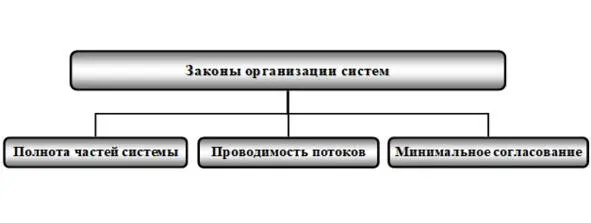

Рис. 4.6. Структура законов организации систем

2. Законы эволюциитехнических систем предназначены для улучшения, совершенствования существующих систем. Они показывают общее направление развития систем и тенденции их изменения . Основные законы эволюции технических систем (рис. 4.7):

– закон увеличения степени идеальности ;

– закон увеличения степени управляемости и динамичности ;

– закон перехода в надсистему ;

– закон перехода на микроуровень ;

– закон согласования ;

– закон свертывания – развертывания ;

– закон неравномерности развития частей системы .

Закон увеличения степени управляемости и динамичности систем имеет подзаконы:

– увеличение степени вепольности;

– увеличение управляемости веществом, энергией и информацией.

Рис. 4.7. Структура законов эволюции технических систем

Закон увеличения степени вепольности будет изложен в главе 5 (п. 5.6).

Увеличение управляемости веществом, энергией и информацией в данной книги не будет рассматриваться. Ознакомиться с ним можно в [80].

4.4.1. Общие соображения

Законы организации используются при разработке новых систем и представляют собой критерии их работоспособности. Работоспособность – это качественное выполнение главной функции системы.

Законы организации технических систем:

– закон полноты частей системы ;

– закон проводимости потоков ;

– закон минимального согласования всех элементов системы между собой, с надсистемой и внешней средой

Структура этих законов представлена на рис. 4.6.
