Из 150 полученных предложений для установки на КА «Пионер-F/G» в марте 1969 г. были выбраны 11 научных инструментов:

1) видовой фотополяриметр IPP (Imaging Photopolarimeter) для фотометрической и поляриметрической съемки с четырьмя детекторами на два диапазона длин волн (390–500 и 595–720 нм) и две поляризации, способный также формировать цветные изображения Юпитера и его спутников размером примерно 500 × 500 элементов;

2) ультрафиолетовый фотометр UVP (Ultraviolet Photometer) для регистрации рассеяния света атмосферой Юпитера в линиях водорода и гелия (121,6 и 58,4 нм), а также для оценки количества межзвездного нейтрального водорода и гелия, проникающего в гелиосферу извне, и концентрации водорода в межзвездной среде;

3) инфракрасный радиометр IRR (Infrared Radiometer) – двухканальный прибор (14–25 и 29–56 мкм) для измерения теплового потока от диска Юпитера и его распределения по поверхности.

4) анализатор плазмы PA (Plasma Analyzer) для измерения плотности потока, направления движения и энергии протонов и электронов солнечного ветра. Анализатор высокого разрешения имел 26 каналов с фотоумножителями на диапазон энергий от 0,1 до 8 кэВ. Анализатор среднего разрешения включал пять электрометров для регистрации ионов с энергиями 0,01–18,0 кэВ и электронов 1–500 эВ;

5) прибор для регистрации заряженных частиц CPI (Charged Particle Composition Instrument). Два телескопа частиц межпланетной среды были рассчитаны на ионы с энергией 1–500 МэВ, протоны от 0,4 до 10 МэВ и альфа-частицы. Два датчика захваченных частиц радиационных поясов Юпитера были представлены твердотельной ионной камерой для регистрации электронов от 3 МэВ и детектором протонов с энергией выше 30 МэВ на основе ториевой фольги;

6) телескоп космических лучей CRT (Cosmic Ray Telescope) для регистрации энергетического спектра частиц солнечного и галактического происхождения имел в своем составе два твердотельных телескопа на диапазоны энергий протонов 56–800 МэВ и 3–22 МэВ и третий, измеряющий поток электронов от 0,05 до 1,0 МэВ и протонов от 0,05 до 20 МэВ;

7) гейгеровский телескоп GTT (Geiger Tube Telescope) объединял в своем составе семь датчиков на трубках Гейгера – Мюллера для регистрации потока, энергетического спектра и углового распределения протонов и электронов радиационных поясов с энергиями выше 5 МэВ и от 2 до 50 МэВ соответственно, а также электронов низких энергий (от 40 кэВ);

8) детектор электронов и протонов радиационных поясов Юпитера TRD (Trapped Radiation Detector) – прибор аналогичного назначения, включавший расфокусированный черенковский счетчик электронов высоких энергий (0,5–12 МэВ), детектор электронов низких энергий (100–400 кэВ) и три устройства для дискриминации электронов и протонов: всенаправленный счетчик на твердотельном диоде (частицы до 3 МэВ, протоны 50–350 МэВ) и два сцинтилляционных детектора, позволяющие отличить электроны с энергиями до 5 кэВ от протонов до 50 кэВ;

9) гелиевый векторный магнитометр HVM (Helium Vector Magnetometer) для измерения трех компонент межпланетного магнитного поля в пределах от 0,01 до 140 000 нТл, то есть до 1,4 Гс [20] Тесла – единица индукции магнитного поля в системе SI. На практике используется дробная единица нанотесла (10 –9 Тл), также называемая гамма, и гаусс из системы CGS, равный 10 –4 Тл. ;

10) детектор астероидных и метеороидных частиц AMD (Asteroid-Meteoroid Detector﹚ – блок из четырех фотометров, каждый с 20-сантиметровым основным зеркалом и полем зрения 8°, для регистрации объектов размером от астероида до пылинки и определения расстояний до них и скоростей движения;

11) детектор метеороидных частиц MD (Meteoroid Detector) использовал 13 панелей размером 15 × 30 см, которые в сумме занимали площадь 0,605 м 2на задней стороне остронаправленной антенны. Каждая панель состояла из 18 ячеек, заполненных аргоном и азотом, так что всего их было 234. Попадание частицы массой от 10 –9г и выше фиксировалось по пробою стальной мембраны толщиной 25 мкм, а скорость падения давления указывала на ее массу.

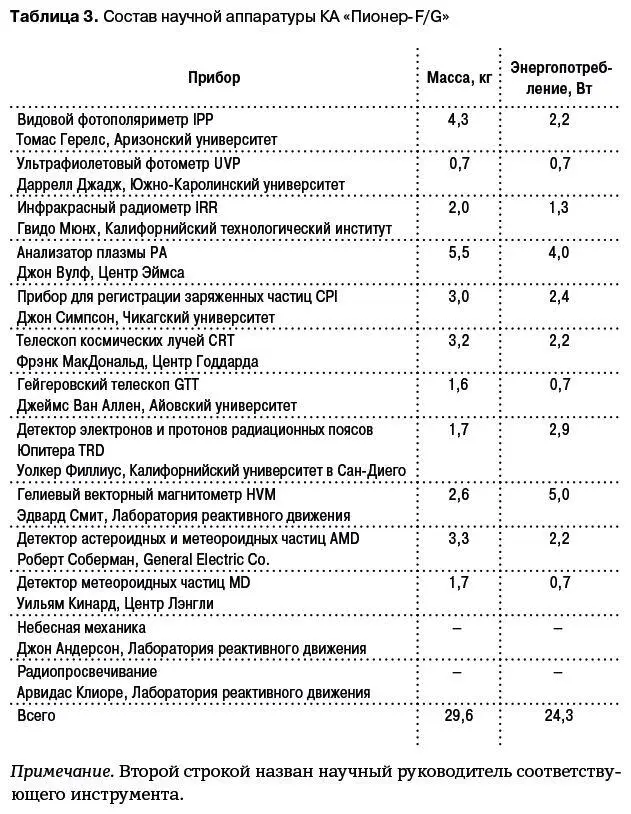

Масса научной аппаратуры составила 30 кг. Большая ее часть размещалась в специальном боковом отсеке в нижней части корпуса, за исключением двух датчиков микрометеоритов, анализатора плазмы и телескопа космических лучей. Два эксперимента проводились вообще без размещения специальных приборов на борту – определение массы Юпитера и четырех галилеевых спутников по траекторным измерениям и радиопросвечивание атмосфер Юпитера и Ио сигналом бортового передатчика.

Стоимость двух летных зондов вместе с научной аппаратурой и обработкой данных была оценена в 100 млн долларов. В эту сумму входило также изготовление до конца 1970 г. одного технологического аппарата для наземных испытаний. Носители, запуски и услуги по управлению и приему информации Сетью дальней связи DSN оплачивались отдельно.
