Если бы в этой задаче рассматривалось только положение в пространстве, то стабильная и нестабильная трубки представляли бы собой кривые, пересекающиеся в точке седловины. В горизонталях возле L 1и L 2имеется крестообразная прореха, показанная в увеличенном виде на рисунке справа. Эти кривые проходят через середину прорехи. Однако в астрономических орбитах речь идет не только о положении в пространстве, но и о скорости. Вместе эти величины определяют многомерное пространство, известное как фазовое пространство . Здесь два измерения, характеризующие положение в пространстве и непосредственно показанные на рисунке, необходимо дополнить еще двумя измерениями скорости. Фазовое пространство четырех мерно, а стабильные и нестабильные трубки представляют собой двумерные поверхности и показаны на рисунке справа в виде трубок, помеченных стрелками: S — стабильная трубка, U — нестабильная.

Там, где эти трубки встречаются, они работают как ворота между областью коротации и тем, что в нее не входит, то есть внешней областью. Звезды могут проходить по ним как внутрь этой области, так и наружу, в направлениях, указанных стрелками; кроме того, проходя, при этом они могут хаотически переходить (или не переходить) из одной трубки в другую. Некоторые звезды из внутренней области коротации проходят через эти ворота и уносятся прочь по трубке, помеченной буквой U, внизу справа. И здесь вступает в игру явление, известное как «липкость». Несмотря на то что динамика хаотична, звезды, выходящие через ворота, держатся вблизи нестабильной трубки долгое время — возможно, дольше, чем проживет Вселенная. Обобщая, получим, что звезды вытекают потоком возле L 1, а затем следуют по направленной наружу ветви нестабильной трубки, которая здесь поворачивает по часовой стрелке. То же происходит и в L 2, расположенной напротив L 1, или на 180° относительно центра галактики от нее.

Со временем многие из этих звезд вновь проникают в область коротации, и все повторяется заново, хотя и не через равные интервалы времени из-за влияния хаоса. Поэтому то, что мы увидим, — это пара спиральных рукавов, выходящих под углом из концов перемычки, в то время как вся структура равномерно вращается как целое. Отдельные звезды не остаются постоянно в рукавах на одних и тех же местах. Скорее они напоминают искры, которые разбрасывает, вращаясь, огненное колесо (вертушка). Вот только искры эти со временем возвращаются к центру, чтобы их разбросало снова, и траектории их меняются хаотически.

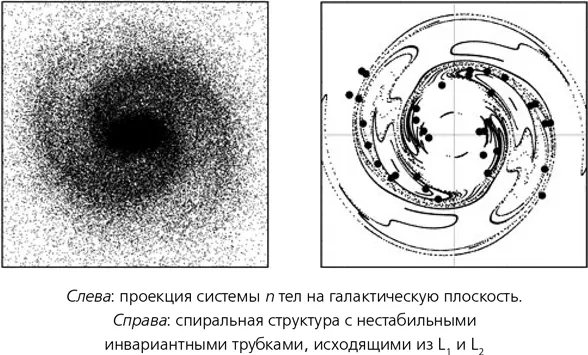

Рисунок слева показывает положение звезд в какой-то произвольный момент времени в модели системы n тел. Хорошо видны два спиральных рукава и центральная перемычка. Рисунок справа показывает нестабильные трубки, которые соответствуют наиболее плотно населенным областям левого рисунка. На следующем рисунке показано, какие части галактики заняты звездами различных групп с правильными и хаотическими орбитами. Правильные орбиты, как можно ожидать, сосредоточены в коротационной зоне; хаотические там тоже имеются, но они доминируют за ее пределами, там, где находятся спиральные рукава.

Имеет смысл сравнить эту теорию с серией скрученных эллипсов на рисунке ранее. Эллипсы там выстроены по определенной схеме, чтобы в результате получилась нужная нам структура. Однако реальная динамика n тел не дает эллиптических орбит, поскольку все тела в системе оказывают друг на друга возмущающее действие, так что предложенная схема не имеет реального смысла, если только не является разумной аппроксимацией другой, более реальной схемы. Хаотическая модель действительно встраивает в систему центральную перемычку в качестве предварительного условия, но все остальное вытекает из самой обычной динамики n тел. В результате мы получаем не только хаос — как и следовало ожидать, — но и спиральную структуру, созданную хаосом. Из этого можно извлечь важный урок: принимайте математику всерьез и закономерности не заставят себя долго ждать. С другой стороны, выдумывая искусственные закономерности на пустом месте, рискуешь получить в ответе чепуху.

То, что вездесущий хаос играет роль в формировании спиралей в спиральных галактиках с перемычками, подтверждается и другими данными. К примеру, в таких галактиках часто встречаются звездные кольца очень правильной формы, часто парные, перекрывающиеся между собой. Идея опять же в том, что в таких галактиках вездесущий хаос выстраивает многие звезды вдоль нестабильных трубок точек Лагранжа L 1и L 2на концах перемычки. На этот раз мы рассматриваем также и стабильные трубки, вдоль которых звезды возвращаются к воротам и обратно в центральную часть. Эти трубки тоже обладают «эффектом прилипания».
