Чтобы разобраться в явлении оптической активности, надо вывести ряд формул, но суть дела можно понять и качественно, без всяких вычислений. Возьмем асимметричную молекулу в форме спирали, показанную на фиг. 33.5. Оптическая активность появляется не обязательно для молекул именно такой формы, но пример спирали наиболее прост и типичен для случая, когда нет зеркальной симметрии.

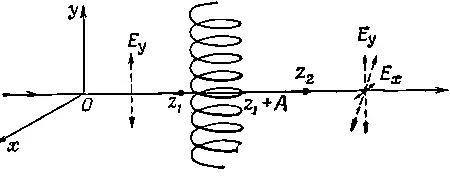

Фиг. 33.5. Молекула, форма которой не обладает зеркальной симметрией. На молекулу падает пучок света, линейно поляризованный в направлении оси у.

Пусть на молекулу падает луч света, линейно поляризованный вдоль оси у, тогда электрическое поле вызывает движение зарядов вверх и вниз по спирали, так что в направлении у возникает ток и происходит излучение электрического поля Е у, поляризованного опять-таки вдоль оси у. Если, однако, электроны могут двигаться только вдоль спирали, появится составляющая тока вдоль оси х. Когда ток течет вверх по спирали, в точке z 1он движется к плоскости рисунка, а в точке z 1+A — от плоскости (здесь А — диаметр молекулярной спирали). Казалось бы, x-составляющая тока не дает никакого излучения, потому что на противоположных сторонах витка спирали ток течет в прямо противоположном направлении. Однако если взять x-составляющую электрического поля, приходящего в точку z=z 2, мы увидим, что ток в точке z=z 1+А и ток в точке z=z 1создают поля в точке z 2с интервалом времени А/с и, следовательно, с разностью фаз π+ωА/с. Поскольку разность фаз в точности не равна π, поля не могут взаимно погаситься и остается небольшая x-компонента электрического поля, вызванная движением электронов в молекуле, хотя первоначальное падающее поле имело только y-компоненту. Складывая малую компоненту по оси х и большую компоненту по оси y, получаем результирующее поле под небольшим углом к оси у (первоначальному направлению поляризации). При движении луча света через среду направление поляризации поворачивается вокруг оси луча. Нарисовав молекулы в разных положениях и определив токи, индуцированные падающим электрическим полем, можно убедиться, что появление оптической активности и направление вращения не зависят от ориентации молекул.

Примером среды, обладающей оптической активностью, является обычная патока. Для демонстрации явления берут поляроид, дающий на выходе линейно поляризованный луч, прозрачный сосуд с патокой и второй поляроид, служащий для определения вращения плоскости поляризации.

Рассмотрим здесь количественную зависимость коэффициента отражения от угла падения. На фиг. 33.6, а показан пучок света, падающий на поверхность стеклянной пластинки, от которой он частично отражается, а остальная его часть преломляется и уходит в глубь стекла. Пусть падающий луч имеет единичную амплитуду и линейно поляризован перпендикулярно плоскости рисунка. Обозначим амплитуду отраженной волны буквой b, а амплитуду преломленной —буквой а. Отраженная и преломленная волны будут, разумеется, линейно поляризованы, а направления электрического поля в падающей, отраженной и преломленной волнах параллельны друг другу.

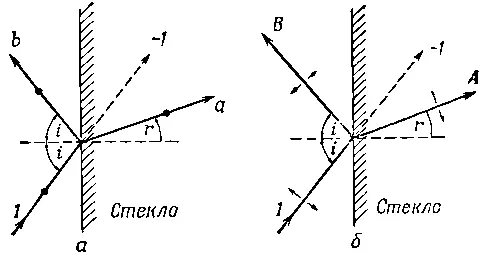

Фиг .33.6. Падающая волна единичной амплитуды отражается и преломляется на поверхности стекла. а — падающая волна поляризована по нормали к плоскости страницы; б — падающая волна поляризована в направлении, указанном пунктирной стрелкой.

На фиг. 33.6,б показана подобная же ситуация, но в предположении, что падающий луч поляризован в плоскости рисунка. Здесь через В и А обозначены соответственно амплитуды отраженной и преломленной волн.

Мы хотим вычислить интенсивности отраженного луча в обоих случаях, приведенных на фиг. 33.6. Как мы уже знаем, в случае, показанном на фиг. 33.6, б, отраженной волны не возникает, если угол между отраженным и преломленным лучами прямой, но нам хотелось бы получить количественный результат — точную формулу для амплитуд В и b как функций угла падения i. Полезно усвоить следующий принцип. Индуцированные в стекле токи генерируют две волны. Прежде всего они создают волну отражения. Далее, если бы в стекле токов не было, падающая волна прошла бы его насквозь, не меняя направления. Вспомним, что все заряды во Вселенной создают некое результирующее поле. Источник, создавший падающий пучок, дает поле единичной амплитуды, которое само по себе должно было бы проходить внутрь стекла по пунктирной линии (см. фиг. 33.6). Но это поле внутри стекла не наблюдается, а, следовательно, токи, возбуждаемые в стекле, должны излучать поле с амплитудой -1 вдоль той же пунктирной линии. Это позволяет вычислить амплитуды преломленных волн а и А.
