Ричард Фейнман - Том 1. Механика, излучение и теплота

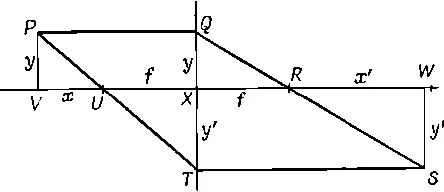

Фиг. 27.7. Геометрическое построение изображения от тонкой линзы.

Нам известно, следующее:

1) каждый луч, параллельный оси, фокусируется по другую сторону линзы в точке, называемой фокусом и расположенной на расстоянии f от линзы;

2) каждый луч, приходящий из фокуса по одну сторону линзы, выходит с другой стороны параллельно оси.

С помощью только этих фактов мы докажем формулу (27.12) геометрическим путем. Пусть объект находится на расстоянии x от фокуса и его высота есть у. Мы знаем, что луч PQ отклоняется и пройдет через фокус R по другую сторону линзы. Если свет от точки Р фокусируется линзой, достаточно определить путь еще одного луча, и тогда фокус будет расположен в точке пересечения двух лучей. Нужно только умело выбрать направление второго луча. Вспомним, что параллельный луч проходит через фокус, и наоборот: луч, проходящий через фокус, выходит параллельно оси! Поэтому проведем луч РТ через U. (Правда, фокусируемые лучи могут быть гораздо тоньше, чем начерченные нами, но их труднее изобразить, поэтому оставим нашу прежнюю схему.) Поскольку луч параллелен оси, проведем TS параллельно XW. Пересечение S и есть искомая точка. Отсюда мы получаем нужную высоту и правильное расстояние. Обозначим высоту через y', а расстояние до фокуса через x'. Теперь можно вывести формулу для линзы. Из подобных треугольников PVU и TXU находим

(27.13)

Из треугольников SWR и QXR получаем

(27.14)

Разрешая оба равенства относительно y'/y, находим

(27.15)

Равенство (27.15) есть знаменитая формула для линзы; в ней содержится все, что нам нужно знать о линзах; увеличение y'/y выражено через расстояние и фокусную длину. Возникающее отсюда соотношение, связывающее x и x ' с f , имеет вид

Оно гораздо изящнее формулы (27.12). Мы рекомендуем читателю доказать, что при s=x+f и s'=x'+f равенства (27.12) и (27.16) совпадают.

Опишем кратко без вывода основные свойства системы линз. Как исследуют систему нескольких линз? Очень просто. Начнем с некоторого объекта и определим его изображение, даваемое первой линзой, пользуясь формулами (27.16), (27.12) или любой эквивалентной формулой или, наконец, изобразив все это графически. Итак, мы получим первое изображение. Затем мы будем рассматривать это изображение как источник для следующей линзы и, чтобы найти новое изображение, воспользуемся второй линзой с любой заданной фокусной длиной. Проделаем такую процедуру последовательно для всей системы линз. Вот и все. В принципе здесь нет ничего нового, поэтому мы не будем входить в подробности. Однако очень интересный результат получается, когда свет входит и выходит из системы линз в одну и ту же среду, например в воздух. Любое оптическое устройство — будь то телескоп или микроскоп с произвольным количеством линз и зеркал — обладает следующим интересным свойством. Имеются две плоскости, называемые главными плоскостями системы (часто они расположены поблизости от внешних поверхностей первой и последней линзы), которые обладают следующими свойствами: 1) свет, входящий параллельным пучком с одной стороны, собирается с другой стороны в фокус, отстоящий от второй главной плоскости на фокусное расстояние (как будто вместо системы имеется тонкая линза, совпадающая со второй главной плоскостью); 2) свет, входящий параллельным пучком с другой стороны, собирается в фокус на расстоянии f от первой главной плоскости, как будто там опять-таки находится тонкая линза (фиг. 27.8).

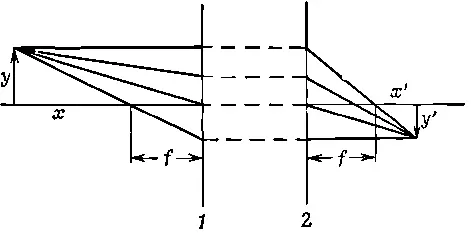

Фиг. 27.8. Главные плоскости оптической системы.

Само собой разумеется, если определить, как и раньше, расстояние х, х' и у, у', то формула (27.16) для тонкой линзы будет применима и в этом общем случае, только фокусные расстояния нужно отсчитывать от главных плоскостей, а не от центра линзы. Для тонкой линзы главные плоскости совпадают. Получается так, как если бы мы взяли тонкую линзу, разрезали её на дольки и разнесли их на некоторое расстояние, а в результате ничего не изменилось. Каждый входящий луч немедленно выскакивает по другую сторону от второй плоскости! Главные плоскости и фокусные расстояния находят либо вычислением, либо опытным путем; этим исчерпывается описание свойств оптической системы. Весьма интересно, что результат для большой и сложной оптической системы оказался таким простым.
