Устройство второго спутника
Как указано выше, второй советский искусственный спутник Земли, в отличие от первого спутника, представляет собой последнюю ступень ракеты, на которой размещена вся научная и измерительная аппаратура. Такое размещение аппаратуры существенно упростило задачу определения координат спутника при помощи оптических средств наблюдения, поскольку, как показал опыт первого спутника, наблюдения за ракетой-носителем оказались значительно более простыми, чем за самим спутником. Яркость ракеты-носителя превосходит яркость первого спутника на несколько звездных величин. Общий вес аппаратуры, подопытного животного и источников электропитания на втором искусственном спутнике составляет 508 килограммов 300 граммов.

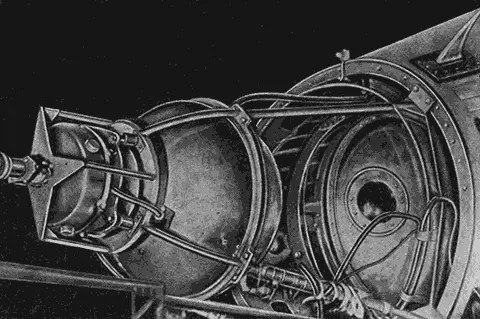

Рис. 79.Установка контейнеров с научной аппаратурой на спутнике
В передней части последней ступени ракеты на специальной раме установлены прибор для исследования излучения Солнца в ультрафиолетовой и рентгеновской областях спектра, сферический контейнер с радиопередатчиками и другой аппаратурой, герметическая кабина с подопытным животным — собакой. Аппаратура для изучения космических лучей расположена на корпусе ракеты. Установленные на раме приборы и контейнеры защищены от аэродинамических и тепловых воздействий, имеющих место при полете ракеты в плотных слоях атмосферы, специальным защитным конусом. После выведения последней ступени ракеты на орбиту защитный конус был сброшен.

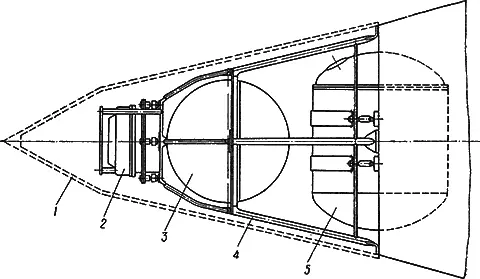

Рис. 80.Схема размещения аппаратуры второго искусственного спутника Земли:
1 — защитный конус, сбрасываемый после выведения спутника на орбиту; 2 — прибор для исследования ультрафиолетового и рентгеновского излучения Солнца; 3 — сферический контейнер с аппаратурой и радиопередатчиками; 4 — силовая рама для крепления аппаратуры; 5 — герметическая кабина с подопытным животным
Радиопередатчики, находящиеся в сферическом контейнере, работали на частотах 40,002 и 20,005 мегагерц. Источники их электропитания, система терморегулирования, а также чувствительные элементы, регистрирующие изменение температуры и другие параметры, также размещены в этом контейнере. По своей конструкции сферический контейнер подобен первому советскому искусственному спутнику Земли.
Сигналы радиопередатчика, работавшего на частоте 20,005 мегагерц (длина волны 15 метров), имели вид телеграфных посылок. Длительность их, так же как и длительность пауз между ними, составляла в среднем около 0,3 сек. При изменении некоторых параметров внутри сферического контейнера (температура, давление) длительность этих посылок и пауз между ними изменялась в определенных пределах.
Радиопередатчик на частоте 40,002 мегагерц (длина волны 7,5 метра) работал в режиме непрерывного излучения. Установка двух радиопередатчиков на указанных частотах обеспечила проведение исследований по распространению радиоволн, излучаемых со спутника, и измерение параметров его орбиты. При этом был обеспечен прием сигналов со спутника при любом состоянии ионосферы. Выбор длин волн, а также достаточная мощность радиопередатчиков позволили осуществлять радионаблюдения за спутником наряду со специальными станциями самому широкому кругу радиолюбителей.
Герметическая кабина, в которой помещается подопытное животное (собака), имеет цилиндрическую форму. С целью создания условий, необходимых для нормального существования животного, в ней был размещен запас пищи, а также система кондиционирования воздуха, состоящая из регенерационной установки и системы терморегулирования. Помимо этого, в кабине были размещены аппаратура для регистрации пульса, дыхания, кровяного давления, аппаратура для снятия электрокардиограмм, а также чувствительные элементы для измерения ряда параметров, характеризующих условия в кабине (температура, давление).
Кабина животного, как и сферический контейнер, изготовлена из алюминиевых сплавов. Поверхность их полирована и подвергнута специальной обработке с целью придания ей необходимых значений коэффициентов излучения и поглощения солнечной радиации. Системы терморегулирования, установленные в сферическом контейнере и в кабине животного, поддерживали в них температуру в заданных пределах, отводя тепло к оболочке за счет принудительной циркуляции газа.
