Анализ вещества, построенный на этой идее, был разработан творцом современной кристаллографии – так называется наука о строении и свойствах кристаллов – русским учёным Евграфом Степановичем Фёдоровым.

Е.С. Фёдоров не только указал на возможность определения вещества по форме кристалла, но и составил вместе со своими учениками книгу «Царство кристаллов», плод гигантского труда, длившегося свыше 10 лет. Эта книга содержит в себе основы современной кристаллографии и справочный материал о величинах углов между гранями у огромного количества кристаллов.

Для анализа вещества методом Е.С. Фёдорова требуется иметь маленький кристаллик, размером хоть с песчинку. У этого кристаллика мы измеряем на специальных приборах – гониометрах – углы между гранями. Затем, пользуясь правилами, разработанными Фёдоровым, мы определяем, к какой группе веществ принадлежит исследуемый кристалл, и по совпадению данных измерения с цифрами, приведёнными в «Царстве кристаллов», находим, с каким веществом мы имеем дело. Разумеется, анализ не может быть проведён в том случае, если данное вещество никогда не изучалось и сведений о нём нет в книге.

Анализ методом Е.С. Фёдорова оказал уже не мало услуг промышленности. Например, в 1938 году с помощью определителя кристаллов было обнаружено присутствие в россыпях на Урале важнейшей оловянной руды – касситерита, кристаллы которого были ранее ошибочно отнесены к другому минералу – рутилу (окись титана).

Смысл этого слова лучше всего мы поймём на примерах.

На рисунке 5, а изображена скульптура; перед ней стоит большое зеркало. В зеркале возникает отражение, в точности повторяющее предмет. Скульптор может изготовить две фигуры и расположить их так же, как фигуру и её отражение в зеркале (рис. 5, б ). Эта «двойная» скульптура будет симметричной фигурой – она состоит из двух зеркально равных частей.

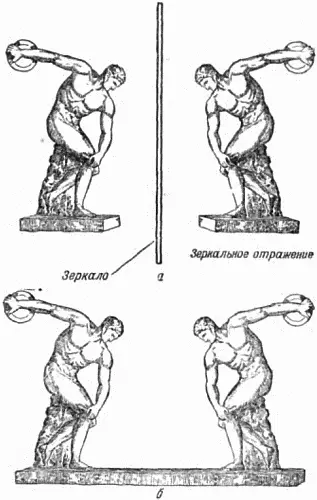

Рис. 5. а – скульптура и её изображение в зеркале; б – симметричная скульптура, состоящая из двух частей.

Действительно, представим себе, что так же, как и на рисунке 5, а , расположено плоское зеркало. Тогда правая часть скульптуры в точности совпадёт с отражением левой её части. Эта симметричная фигура обладает вертикальной плоскостью зеркальной симметрии , которая проходит через середину постамента. Плоскость симметрии – мысленная плоскость, но мы её отчётливо ощущаем, рассматривая симметрично построенное тело.

На рисунках 6 и 7 приведены другие примеры тел, имеющих плоскость симметрии. Плоскостью симметрии обладают тела животных, вертикальную плоскость симметрии можно провести через человека. В животном мире симметрия осуществляется лишь приблизительно, да и вообще идеальной симметрии в жизни не существует. Архитектор может изобразить на чертеже дом, состоящий из двух идеально симметричных половин. Но когда дом будет построен, как бы хорошо его ни делали, всегда можно будет найти разницу в двух соответствующих частях здания: в одном месте есть трещинка, в другом – нет; в одном месте краска положена густо, в другом редко…

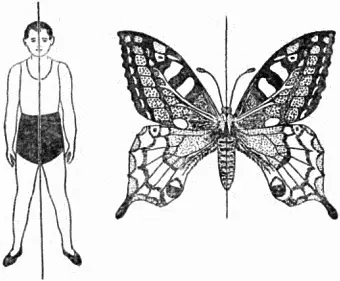

Рис. 6. Зеркальную плоскость симметрии имеют тела человека и животных.

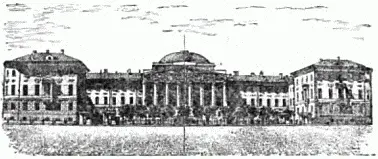

Рис. 7. Здание Московского Государственного Университета им. М.В. Ломоносова обладает вертикальной плоскостью симметрии.

Наиболее точная симметрия осуществляется в мире кристаллов, но и здесь она не идеальная: наличие невидимых глазом трещинок, царапин всегда делает равные грани слегка отличными друг от друга.

На рисунке 8 изображена детская бумажная вертушка. Она тоже симметрична, но плоскость симметрии через неё провести нельзя. В чём же тогда заключается симметрия этой фигурки? Прежде всего, спросим себя о симметричных её частях. Сколько их? Очевидно, четыре. В чём заключается правильность взаимного расположения этих одинаковых частей? Это также нетрудно заметить. Повернём вертушку на прямой угол, то есть на 1/4 окружности; тогда крыло 1 встанет на то место, где было крыло 2 ; крыло 2 – на место 3 ; 3 – на место 4 и 4 – на место 1 . Новое положение неотличимо от предыдущего. Про такую фигурку мы скажем так: она обладает осью симметрии и притом осью симметрии 4-го порядка.
