Нурбей Гулиа - Удивительная физика

Работы по созданию подводных лодок, хотя более поздние, но и более успешные, проводились во Франции (1800 г.) и Германии (1850 г.); там все обошлось без ссылок.

Существует еще мнение, что первой действующей подводной лодкой было судно голландского физика Корнелиуса ван Дреббеля, построенное в 1620 г. в Англии в эпоху короля Якова I. Судно ван Дреббеля успешно плавало на глубине 3 – 5 м, маневрировало, а затем исчезло в пучине… нет, не морской, а времени. О нем забыли.

Но загадки остались. Для подводных аппаратов того времени британский математик У. Борн предложил использовать полую мачту – шноркель – для забора свежего воздуха. Актуальность этого предложения ясна хотя бы из того, что современные танки для перехода под водой используют то же самое. Но на судне ван Дреббеля шноркеля не было. Как могли дышать там люди, неизвестно до сих пор.

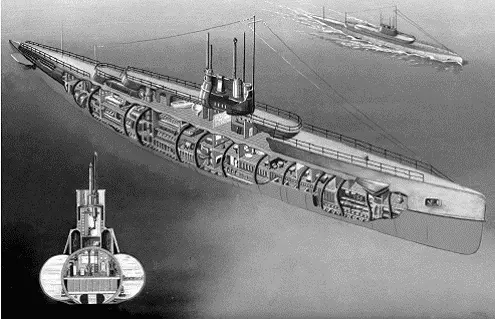

Устройство подводной лодки с дизельным двигателем и электроаккумуляторами показано на рис. 188.

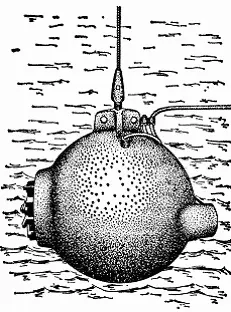

Не будем подробно описывать современные подводные лодки с атомными реакторами на борту, которые позволяют практически неограниченно долго находиться под водой, – это военная тайна. Остановимся на батискафах – глубоководных подводных лодках, способных погружаться на любую глубину и двигаться там. Прообразом батискафа была батисфера (рис. 189), которая сама, однако, двигаться не могла.

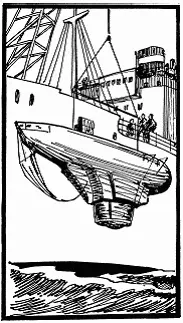

Хорошо известны знаменитые батискафы швейцарского ученого Пиккара (рис. 190), который начал с глубины 3 км и закончил дном Марианского желоба на глубине 11,5 км, которой он достиг 23 января 1960 г. Глубже пока никто не спускался, это рекорд абсолютный, так как большей глубины в мировом океане нет.

Принцип погружения и всплывания подводных судов прост. Судно выполняется по общей плотности легче воды, что достигается многочисленными пуст о тами, заполненными воздухом. Для погружения некоторые из этих пустот заполняются водой, судно становится «плотнее» воды и опускается вниз. Чтобы всплыть, вода выдавливается наружу, пустота оказывается заполненной сжатым воздухом, который легче воды, и судно поднимается вверх. Вот и весь принцип. Да простят автора специалисты-подводники за непрофессиональные выражения типа «пуст о ты», видимо, у подводников они называются иначе, но так понятнее для не подводников.

Аналогично всплыванию подводных лодок производится подъем затонувших судов, строго в соответствии с законом Архимеда. К затонувшему судну тросами прицепляют заполненные водой понтоны – полые ящики или цистерны из листового металла (рис. 191). После этого воду из понтонов вытесняют сжатым воздухом, подаваемым по шлангам сверху. На глубине 25 м, например, вода имеет давление 0,35 МПа (0,25 – от воды и 0,1 – от атмосферы). Воздух надо подавать с чуть большим давлением, например 0,4 МПа. Понтоны приобретают плавучесть и поднимают судно или иную тяжесть наверх. И наконец, о тайне рыбьего пузыря. Этому пузырю, который имеется у большинства рыб, иногда приписывают функцию описанных понтонов. Дескать, захочет рыба погрузиться, она силой своих мышц сожмет пузырь, уменьшит объем воздуха, станет плотнее воды и уйдет вниз. И наоборот, силой других мышц она раздует пузырь и всплывет. Такое представление о функции плавательного пузыря рыб было высказано профессором Флорентийской академии Борели в 1685 г. и в течение более 200 лет принималось без возражений. Возможно, многие из вас, читатели, думают о назначении рыбьего пузыря подобным же образом, потому что в ряде современных научно-популярных книг по физике так и написано.

Но на самом деле все иначе. Для понимания функции этого пузыря рассмотрим игрушку, придуманную великим Рене Декартом и названную Картезианским водолазом (Декарт – по латыни «Картезиус»).

Эту игрушку можно легко сделать самому (рис. 192). Большая пробирка или высокая мензурка полностью заливается водой, и туда же помещается пипетка, частично заполненная водой, так, чтобы она имела очень небольшую плавучесть. Естественно, пипетка, которую мы назовем водолазом (в игрушках она выполнялась в виде маленького водолаза), плавает на поверхности. Но стоит нам повысить давление в мензурке, например, резиновой грушей или трубкой и собственными легкими, как водолаз начинает тонуть. Воздух выдавливается из резинового баллончика пипетки, и плавучесть становится отрицательной. Водолаз тонет.
