Это был обычный маятник – груз, подвешенный на стержне с возможностью изменения длины его подвеса, чаще всего обычной гайки на резьбе, что нужно для точного регулирования периода колебаний. Вся хитрость состояла в так называемом спусковом механизме, таком, который позволял бы сделать колебания маятника незатухающими, и в то же время почти не изменял бы периода его колебаний.

Спусковой механизм (рис. 100, а) состоит из спускового колеса 1, так или иначе подгруженного гирей 4 (на рисунке она свисает справа, подгружая колесо 1 по часовой стрелке), и анкера 2, связанного с маятником 3. Зубья колеса 1 толкают поочередно то левое, то правое плечо анкера 2, раскачивая маятник 3. При этом с каждым качанием проскакивает по одному зубу спускового колеса, делая таким образом частоту его вращения зависящей от периода колебаний маятника. Связать спусковое колесо со стрелками часов – часовой и новой, второй стрелкой – минутной было уже делом техники. Секундная стрелка появилась совсем в новое время, когда счет времени пошел на секунды. Наиболее точный ход часов – при малых амплитудах колебаний маятника, порядка 3 – 8 °. На рис. 100, б показаны усовершенствованные спусковое колесо и анкер реальных маятниковых часов. Видно, что в анкере закреплены по его концам так называемые палеты, изготовленные из закаленной стали или даже твердых камней, обычно агата или рубина. Длина палет регулируется так, чтобы они поочередно выходили из зацепления со спусковым колесом, и оставшаяся в зацеплении палета толкала анкер и весь маятник слева направо. Обратно же маятник возвращается сам.

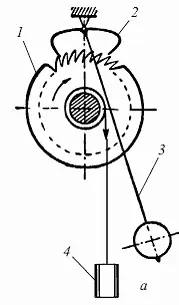

а – общий вид: 1 – спусковое колесо; 2 – анкер; 3 – маятник; 4 – гиря; б – спусковой механизм усовершенствованного типа

Всем хороши маятниковые часы – и точны, и несложны, но не переносят тряски и качки. Попробуйте, наклоните маятниковые часы вбок – и анкер перестает работать. Поэтому их особенно точно «выставляют» в вертикальное положение и закрепляют так.

Что ж, для башенных, напольных, настенных часов маятник очень удобен. Но людям хотелось бы «носить» время с собой – иметь карманные или наручные часы. Маятник здесь неуместен, даже смешон. И еще одна проблема – точное время очень нужно морякам для определения координат корабля в открытом море. А маятниковые часы «болеют» морской болезнью – не выносят качки. Вот в первую очередь для морских дел и были созданы часы с балансирным (или балансовым) маятником.

Мы уже говорили, что восстанавливающая сила может быть не только силой тяжести, но и силой упругости. Вот и был заменен маятник, фактически вращающийся на ограниченный угол в 3 – 8°, массивным кольцом-маховичком, поворачивающимся уже на 270—300°. А так как в кольце этом, или балансе, силы тяжести уравновешены, в отличие от маятника, то в положение равновесия его приводила тоненькая спиральная пружинка, называемая волоском. Вот мы и получили устройство, изображенное на рис. 101, а. То же спусковое колесо 1, тот же анкер 2, но вместо маятника колеблется баланс 4, подпружиненный пружинкой-волоском 3. На рис. 101, б показана более усовершенствованная схема спускового механизма с балансом. Здесь палеты ударяют по несколько видоизмененным зубьям колеса и толкают баланс, подпружиненный волоском. Период колебаний баланса регулируется изменением длины закрепления этого волоска, что можно видеть, если снять крышку, например, с механического будильника. А кроме того, вместо громоздких гирь часы стали снабжаться энергией от компактной заводной пружины-двигателя.

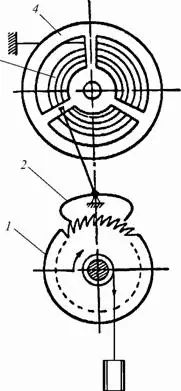

а – общий вид: 1 – спусковое колесо; 2 – анкер; 3 – пружинка-волосок; 4 – баланс; б – усовершенствованная схема спускового механизма с балансом

В результате получили механизм, изображенный в «развернутом виде» на рис. 102. Это современные механические часы, не уступающие своего места часам электронным. Одно время, в самом конце XX в., казалось, что механическим часам пора «на пенсию». Но оказалось, что они стали даже еще престижней электронных. Особенно с самоподзаводом (очередным «вечным двигателем», работающим от движения руки), календарем и прочими удобствами.
