Если проводить опыт с первоначально ненамагниченным образцом, то при увеличении тока в соленоиде график намагничивания мягкого железа будет представлять собой кривую, в которой различаются три участка.

1) При малых напряженностях магнитного поля возникает небольшая (пропорциональная?) намагниченность.

2) С увеличением поля кривая изгибается и начинает расти гораздо более круто, причем в средней области изменению магнитного поля соответствует значительно большее, чем раньше, возрастание намагниченности.

3) При еще больших полях кривая достигает насыщения, которое и является пределом намагничивания.

В переменном поле мягкое железо намагничивается до насыщения, затем намагниченность падает до нуля, снова достигает насыщения, но уже в обратном направлении и т. д. Закаленная же сталь дает характерную петлю, т. е. кривую, прямая и обратная ветви которой не совпадают друг с другом. Образец частично сохраняет намагниченность даже тогда, когда само намагничивающее поле упало до нуля. Такая инерция намагниченности по отношению к намагничивающему полю носит название «гистерезис». Чем больше петля, тем сильнее «трение», которое испытывают крошечные элементарные магнитики, тем значительнее нагревание образца в каждом цикле намагничивании.

Теперь вам понятно, почему намагниченный брусок размагничивается, когда его помещают в соленоид с переменным током и медленно вынимают оттуда. Переменное магнитное поле 60 раз в секунду меняет намагниченность бруска. По мере извлечения магнита из соленоида он испытывает все более и более слабое воздействие намагничивающего поля, так что петля намагниченности становится все меньше и меньше. Цикл за циклом эти петли сжимаются (так что вся картина становится похожей на разрезанную луковицу) до тех пор, пока они не сойдутся в точку в центре графика, что соответствует полному размагничиванию.

Фиг. 160. Кривые намагничивания.

Более современная теория. Магнитные домены

До сих пор мы не делали никаких определенных предположений о размерах элементарных магнитиков и не сказали ни слова о том, как они выглядят. В последние годы были получены убедительные доказательства, что эти магнитики представляют собой не отдельные молекулы, а довольно большие группы металлических кристаллов. Эти группы, получившие название «домены», выглядят очень маленькими, когда рассматриваешь их под микроскопом, но в сравнении с отдельными атомами они кажутся колоссальными скоплениями. Конечно, домены можно разделить на еще меньшие магнитики и постепенно дойти до отдельных атомов. Так что настоящими элементарными магнитиками мы по-прежнему должны считать атомы [78]. Границы домена можно увидеть в микроскоп, если посыпать поверхность намагниченного предмета очень тонким железным порошком, точно так же как при проверке литья на трещины.

Весь металл внутри домена намагничивается только в одном направлении — обычно вдоль одной из главных кристаллических осей. В ненамагниченном металле намагниченность отдельных доменов равновероятно направлена по или против любой из осей кристалла, по-видимому, образуя пространственные циклические доменные семейства. При намагничивании металла происходят следующие два типа изменений:

а) Некоторые домены увеличиваются в размере за счет соседних, добавляя в свой единый блок атомы из других блоков. Растут как раз те домены, которые были намагничены в направлении, близком к направлению намагничивающего поля. Если поле слабое, то эти изменения невелики и обратимы: вся картина целиком восстанавливается при снятии поля (стадия 1 на фиг. 162). Более сильные поля производят необратимые изменения границ доменов. Удачно ориентированные домены вырастают в размерах еще больше, и мы получаем сильный магнит ( стадия 2 ).

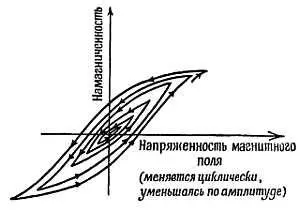

Фиг. 161. Размагничивание стального бруска.

б) В сильном магнитном поле намагниченность доменов лишь приблизительно следует направлению поля. Напомним, что намагниченность доменов направлена вдоль осей кристаллов металла, а не внешних контуров металлического бруска, которые указывают лишь направление наиболее просто осуществимого намагничивания. Атомы домена, естественно, стараются выстроиться в наиболее удобном для них направлении. Однако приложенное внешнее поле может оказаться не параллельным ни одной из кристаллических осей. Тогда требуются очень большие поля, чтобы повернуть направления намагниченности удачно ориентированных доменов ближе к направлению магнитного поля ( стадия 3 ).
