Теперь вообразим себе иглу в атомном масштабе. Ее «конец» представляет собой последний слой атомов вольфрама, который лежит на чуточку более широком слое атомов, а тот в свою очередь лежит на еще более широком слое и т. д. Острие может быть столь острым, что последний слой состоит всего лишь из десятка атомов или несколько большего числа их. Однако даже в этом случае атомам гелия конец иглы не представляется очень острым. Что уж действительно выглядит острым, так это края слоев атомов, те места, где какой-нибудь слой обрывается и «поверхность» образует ступеньку между поверхностями соседних слоев.

Картина дифракции рентгеновских лучей говорит о том, что металлический вольфрам кристаллизуется в виде регулярной последовательности атомных слоев, напоминающей аккуратно сложенную горку апельсинов или древних пушечных ядер. На фиг. 213, а изображена модель такой упорядоченной горки, сделанная из маленьких пробковых шариков. Точно так же, как на конце острия иглы, в этой горке у каждого слоя имеются боковые грани, причем каждый следующий слой на несколько шариков шире. Пометив крайние шарики каждого слоя, можно предсказать, какое изображение будет давать острие настоящей иглы из вольфрама. Все крайние шарики на модели были закрашены флуоресцирующей краской, светящейся в ультрафиолетовом свете. На фиг. 213, б приведена фотография этой модели, сделанная в ультрафиолетовом свете. Сравнивая ее с фиг. 213, в , сделанной с помощью настоящей установки, можно убедиться, что картина, создаваемая пучком атомов гелия, отражает подлинную картину послойного расположения атомов вольфрама.

Такие эксперименты должны выполняться при очень низких температурах, иначе собственное движение атомов гелия будет вносить заметные искажения, — желательно, чтобы ионы двигались только за счет электрического поля. Кроме того, при обычных температурах атомы гелия, по-видимому, рассеиваются на атомах вольфрама без последующей ионизации: для ионизации, вероятно, необходимо их более длительное пребывание в электрическом поле, а это имеет место лишь тогда, когда ионы движутся медленно.

Фиг. 213. Интерпретация изображения острия иглы в ионном микроскопе. (Из Scientific American, 196, June 1957.)

а— модель из уложенных слоями пробковых шариков для воспроизведения картины расположения атомных слоев на конце очень острой вольфрамовой иглы; б— крайние шарики каждого слоя модели а были покрашены флуоресцирующим веществом, способным светиться в ультрафиолетовом свете; здесь приведена фотография этой модели в ультрафиолетовом свете; в— фотография, сделанная с помощью ионного микроскопа. Изображение создается ионами, летящими с острия вольфрамовой иглы.

Фиг. 214. Вид острия вольфрамовой иглы (помещаемой в ионный микроскоп) и обычной острой иглы (слева) в обычном оптическом микроскопе.

Фотография Эрвина В. Мюллера .

Поэтому аппаратура охлаждается жидким водородом (спокойно кипящим в сосуде с кипящим азотом). При этом изображение таково, как на фиг. 215.

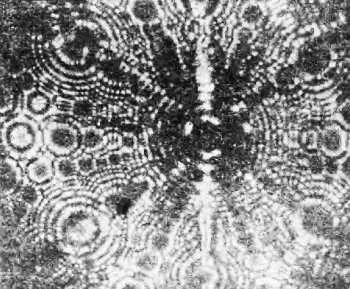

Фиг. 215. Фотография острия вольфрамовой иглы, сделанная на ионном микроскопе.

Фотография передает картину расположения атомных слоев на кончике иглы и ее боковых сторонах (увеличение 3 000 000). (Фотография Эрвина В. Мюллера , Пенсильванский университет.)

Если дать вольфраму чуть-чуть нагреться, то картина еще остается прежней, но при этом видно движение некоторых атомов вольфрама: видно, как некоторые из них мигрируют и испаряются.

Правильно ли сказать: «На этой фотографии я вижу сами атомы непосредственно»? Это зависит от уровня вашего мышления. Если вы не знаете, что такое электрическое поле, что такое распределение заряда и поля вблизи острия, что такое ионизация, средняя длина свободного пробега, свечение экрана… вы, наверное, скажете: «Какое там непосредственно! Эта картина — всего лишь какая-то система пятен плюс туманные рассуждения насчет атомов».

Однако, будучи уже знакомым с достижениями науки, вы можете с уверенностью воскликнуть: «Да, я вижу сами атомы!» И за этим утверждением будет скрываться обретенное вами глубокое понимание.
