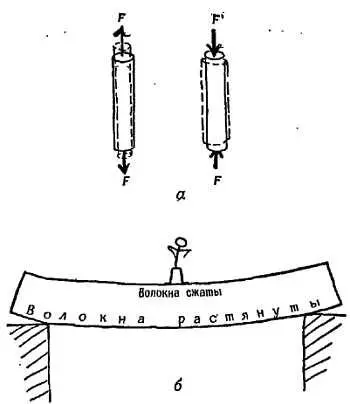

Фиг. 104. Растяжение (сжатие) стержня или проволоки ( а) и изгиб балки ( б).

Сильнее сжимаются и растягиваются внешние волокна, поэтому в них возникают большие давления и напряжения, препятствующие изгибу. Внутренние волокна претерпевают малые деформации, и, следовательно, в них возникают малые силы. Их можно удалить с небольшой потерей прочности, но с весьма существенной экономией в весе. Именно поэтому сплошные балки заменяются двутавровыми (I-образными, фиг. 105), а в велосипедных рамах ставят не сплошные, а пустотелые детали трубчатой формы.

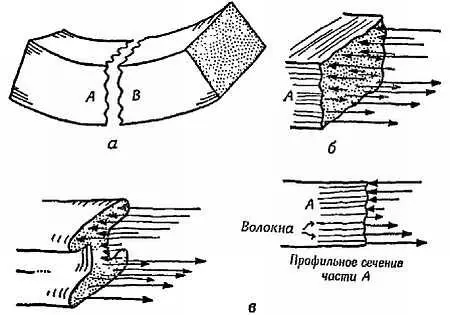

Фиг. 105. Изогнутая балка.

а— балка разрезана на части А и В; б— волокна части В создают силы, приложенные к части А; в— двутавровая балка может быть намного легче, но обладает той же прочностью при изгибе.

Для других видов деформации существуют другие модули.

Для чистого изменения размера без изменения формы (т. е. чистого сжатия, фиг. 106) применяется объемный модуль .

Фиг. 106. Чистое изменение размеров.

Сжимающее напряжение легко осуществляется с помощью давления жидкости.

Для чистого изменения формы без изменения размеров (сдвиг) существует модуль сдвига . При кручении стержня происходит сдвиг, поэтому здесь применяется модуль сдвига. Попробуйте скрутить резиновый брусок или трубку, помеченные чернилами.

Положите толстую книгу на стол и толкайте переплет так, чтобы страницы скользили одна по другой. Начерченный карандашом на обрезе книги прямоугольник деформируется и приобретает форму ромба (фиг. 107 и 108).

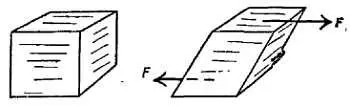

Фиг. 107. Сдвиг.

При сдвиге квадратные стороны кубического блока принимают форму ромба.

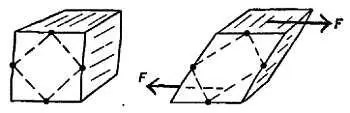

Фиг. 108. Другой пример деформации сдвига.

Наклонные волокна блока растягиваются и сжимаются так, что его стороны из ромбов с острыми углами 45° становятся прямоугольниками. Попытайтесь проделать это с блоком большой книги.

В книге происходит сдвиг; ее форма изменяется, но объем остается прежним. Вы можете вообразить, что каждый слой атомов или молекул (каждая страница книги) принужден скользить поверх следующего слоя, испытывая возрастающую сдерживающую силу. Когда стержень закручивается, волокна, первоначально параллельные оси стержня, отклоняются от нее и оказываются сдвинутыми (фиг. 109).

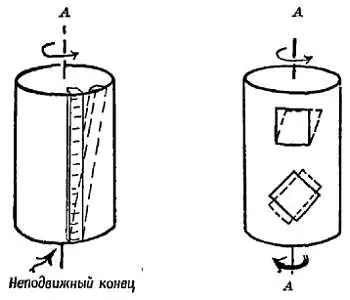

Фиг. 109. Закручивание цилиндра.

Волокно сдвигается и занимает наклонное положение, а квадраты, начерченные на поверхности цилиндра, иллюстрируют деформацию сдвигом. А — закрученный конец.

Внутренние слои скрученного стержня претерпевают относительно малые деформации, создают малые противодействующие напряжения и, следовательно, мало участвуют в сопротивлении стержня скручиванию. Трубка почти так же прочна, как сплошной стержень, но намного легче.

Деформации в различных материалах

Жидкости и газы не оказывают постоянного сопротивления изменению формы, и, таким образом, модуль сдвига к ним неприменим. Но при изменении объема они проявляют упругие свойства, которые характеризуются объемным модулем сжатия. Жидкости подчиняются закону Гука, объем их изменяется в пределах большого диапазона давлений; газы легко отклоняются от закона Гука, и для них должен быть найден другой закон. Для твердых тел простые изменения сдвига и сжатия могут комбинироваться с более сложными видами деформаций, например в спиральных пружинах или в подъемно-транспортных машинах, и во всех случаях обычного поведения материалов по закону Гука отношение

НАПРЯЖЕНИЕ (соответствующее приложенным силам)/ДЕФОРМАЦИЯ (искажение)

выдерживается в широком диапазоне постоянным для данного материала; иначе говоря, ( напряжение )~( деформация ),
