4) Измерьте избыточное давление в газовой сети в сантиметрах водяного столба.

5) Демонстрационный опыт. Вооружитесь барометром, с помощью которого можно измерить атмосферное давление. Запишите «высоту барометра» в сантиметрах и метрах ртутного столба. Вычислите атмосферное давление в единицах:

а) кг/см 2; б) кГ/м 2; в) ньютон/м 2. (В этих единицах, вероятно, получатся значения, близкие к легко запоминающимся круглым цифрам. Они потребуются в гл. 25 [54] Гл. 25 (« Великая теория — кинетическая теория газов ») входит в т. 2 настоящего издания. )

Фиг. 90. Барометр.

Задача 6

При расчете давления воздуха по высоте столба в барометре предполагается, что в верхней части барометрической трубки существует вакуум.

а) Почему в трубке должен быть вакуум?

Опишите подробно методику эксперимента, подтверждающую это.

б) Как практически можно проверить, что там вакуум?

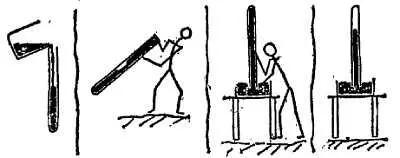

Фиг. 91. Проверка качества вакуума.

Опыт 5(б). Проверка закона Бойля(в его первоначальной форме).

Это простой опыт, использующий устройство, придуманное самим Бойлем.

Роберт Бойль описал свои опыты над «пружиной из воздуха» в статье, доложенной Королевскому обществу в Лондоне в 1661 г.; отрывок из этой статьи приведен ниже. Повторите опыт Бойля, имея в своем распоряжении ртуть и J-образную стеклянную трубку, подобную изображенной на фиг. 92. (Изобразите две стадии опыта с помощью двух рисунков, отметив на них результаты измерений.)

Фиг. 92. Прибор для проверки закона Бойля.

«Тогда мы взяли длинную стеклянную трубку, нагрели ее на паяльной лампе и довольно ловко согнули внизу так, что отогнутое колено было почти параллельно основной части трубки, а отверстие на коротком колене герметически запаяли. К этому колену мы тщательно приклеили ровный лист бумаги, который был разделен на дюймы (каждый дюйм в свою очередь был разделен на восемь частей). Затем в трубку налили столько ртути, чтобы можно было заполнить ее изогнутую часть и чтобы ртуть в одном колене доходила до нижней части бумаги с делениями и до точно такой же высоты в другом колене; при этом мы трубку часто наклоняли, и воздух мог свободно проходить мимо ртути из одного колена в другое (подчеркиваю, на это мы обращали особое внимание), чтобы воздух, оставшийся в конце концов в коротком колене, был разрежен так же, как окружающий воздух (иначе говоря, имел ту же плотность и давление, что и атмосферный). Сделав это, мы начали наливать в длинное колено трубки ртуть, которая своим весом заставляла воздух в коротком колене постепенно сжиматься; мы продолжали наливать ртуть до тех пор, пока воздух в коротком колене в результате сгущения не стал занимать только половину того пространства, которое он занимал ранее.

Тогда мы взглянули на длинное колено трубки, к которому также был приклеен лист бумаги, тщательно разделенный на дюймы и части, и не без удовольствия и удовлетворения отметили, что ртуть в этом длинном колене стояла на 29 дюймов выше, чем в другом. Тот же воздух, доведенный до вдвое большей степени плотности, чем он имел в начале, образовал вдвое более сильную пружину».

Бойль произвел более обширные измерения и получил хорошее соответствие между наблюдаемым давлением и тем, «каким это давление должно быть, согласно гипотезе, предполагающей, что давление и расширение(= объем) находятся в обратной пропорциональности».

Опыт 5(в). Проверка закона Бойля с помощью современных приборов.

Произведите тщательную проверку закона Бойля с помощью современной аппаратуры на примере какого-либо газа в возможно более широком интервале давлений. (Рассматривайте эту работу как проверку своего искусства, как своего рода единоборство с природой, а не как стандартное подтверждение давно известного закона.)

Трубка, содержащая образец сухого воздуха (или другого испытываемого газа), должна иметь постоянный диаметр, иначе результаты ваших измерений будут отражать не только газовый закон, но и степень неоднородности трубки.
