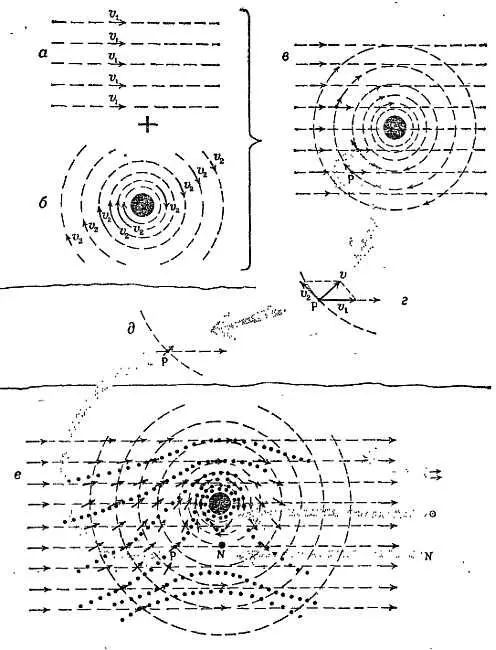

Фиг. 244. Линии тока вокруг движущегося в воздухе вращающегося мяча.

а— линии тока «встречного» ветра (однородный поток воздуха, противоположный полету мяча); б— линии тока воздуха вокруг вращающегося мяча; в— суммирование обоих видов тока воздуха; г— оба вида тока воздуха накладываются один на другой и скорости складывают как векторы; д, е— маленькие стрелки показывают направление суммарной скорости в точке Р .

Длина этих стрелок не обязательно должна соответствовать величине скорости. Теперь можно сообразить, как провести непрерывные линии тока, направление которых везде совпадало бы со стрелками. Здравый смысл подсказывает следующее: 1) очень далеко от мяча вращательным движением можно пренебречь, там существует стационарный поток со скоростью v 1, в котором линии тока горизонтальны и распределены равномерно; 2) очень близко к мячу преобладает вращение и линии тока практически будут круговыми; 3) в некоторой точке N под мячом v 1и v 2как раз уравновесят друг друга, создавая «нейтральную точку», в которой не будет движения. Чтобы закончить рисунок, надо продолжить утомительную работу по сложению скоростей, дополняя ее с помощью воображения, или можно обмануть себя и подсмотреть реальную картину линий тока, полученную каким-либо другим способом. Такой набросок может дать лишь поверхностное представление о суммарном распределении линий тока. Чтобы получить надежную картину, надо геометрическую работу выполнить при помощи математики и в первую очередь подробно исследовать распределение скорости вращения v 2. На фиг. 245 приведена полученная более строгим методом картина распределения линий тока вокруг цилиндра, вращающегося в однородном потоке воздуха. Для мяча получается сходная картина.

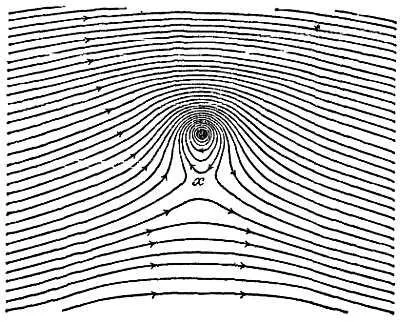

Фиг. 245. Линии тока вокруг вращающегося цилиндра в однородном потоке воздуха.

Схема выполнена довольно точно по картине линий тока, предсказываемой уравнением 2 V= 0. Этот математический закон описывает распределение линий тока и другие распределения «закона обратных квадратов».

Задача 5

Если вы раньше изучали физику, вы, возможно, сталкивались с подобной картиной в совершенно другом разделе физики. Если да, то где? Чисто ли случайно это сходство? Может ли оно иметь какое-либо практическое значение?

Задача 6

Задание имеет смысл только при том условии, что оно будет выполнено схематически и быстро. Применяя метод, использованный при построении фиг. 244, набросайте линии тока для потока, изображенного на фиг. 246.

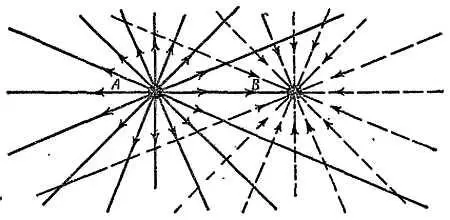

Фиг. 246. Линии тока для источника и стока равной силы в бесконечном озере постоянной глубины.

В мелком озере со спокойной водой в точке А имеется постоянный приток воды, а в точке В равный ему сток. Набросайте линии тока в озере, воспользовавшись следующими указаниями. Если бы действовал только приток, то линии тока расходились бы от точки А в виде лучей. Вблизи А , где линии тока расположены тесно, скорость радиального течения будет велика; дальше от А скорость будет уменьшаться [148]. Если бы действовал только сток, то создалась бы подобная картина с радиальным течением по направлению к В . Нанесите на лист бумаги точки А и В на расстоянии нескольких сантиметров одна от другой, нарисуйте оба набора линий тока и с помощью графических построений и смекалки найдите суммарную картину. (Что в этом случае соответствует указаниям 1 и 2 на стр. 370, сделанным при обсуждении фиг. 247, г ?)

Где еще вы встречались с подобной картиной?

Теперь можно вернуться к летящему бейсбольному мячу.

С точки зрения наблюдателя, летящего рядом с мячом, линии тока вокруг мяча распределены, как показано на фиг. 247. Если мяч вращается вокруг горизонтальной оси, поток воздуха над мячом имеет большую скорость, чем под ним, поэтому над мячом создается область пониженного давления, а под ним — повышенного. Таким образом, давление воздуха подталкивает мяч вверх, отклоняя его от обычного пути. Подобным же образом мяч, вращающийся вокруг вертикальной оси, отклоняется в сторону под действием силы, направленной вбок. По этому вопросу было много споров, но в конце концов «искривление» полета вращающегося бейсбольного мяча было доказано измерениями. Тем не менее, если имеется некое предвзятое мнение, основанное на репутации подающего мяч игрока, игрокам и болельщикам полет может показаться более искривленным, чем он есть на самом деле.
