Александр Китайгородский - Физика для всех. Книга 3. Электроны

Осенью 1894 г. в английском журнале «Electrition» появилась статья известного физика Оливера Лоджа, который сообщил о том, что резонатор Герца можно усовершенствовать, если использовать трубку Бранли. Французский ученый Эдуард Бранли изучал проводимость металлических опилок. Он обнаружил, что эти опилки не всегда оказывали одинаковое сопротивление электрическому току. Оказалось, что сопротивление опилок, насыпанных в трубку, резко падает, если она расположена вблизи резонатора Герца. Происходило это потому, что опилки слипались. Сопротивление опилок можно было восстановить, но для этого трубку следовало встряхнуть.

Вот этим-то свойством металлических опилок и воспользовался Лодж. Он составил цепь из трубки Бранли (которая получила название когерера, т. е. «слипателя»), батареи и чувствительного гальванометра. В момент прохождения электромагнитных волн стрелка прибора отклонялась. Лоджу удалось обнаружить радиоволны вплоть до расстояний около 40 м.

Неудобство этой системы заключалось в том, что когерер тут же выходил из строя. Нужно было придумать способ, каким образом возвращать сцепившиеся (сварившиеся) опилки в прежнее состояние, и притом придумать такую схему, чтобы встряхивание происходило бы «само собой».

Вот эту задачу и решил Попов. Он перепробовал много разных устройств когерера и в конечном счете остановился на следующей конструкции. «Внутри стеклянной трубки на ее стенках приклеены две полоска тонкой листовой платины АВ и CD почти во всю длину трубки. Одна полоска выведена на внешнюю поверхность с одного конца трубки, другая — с противоположного конца. Полоски платины лежат своими краями на расстоянии около 2 мм при ширине 8 мм; внутренние концы полосок В и С не доходят до пробок, закрывающих трубку, чтобы порошок, в ней помещенный, не мог, набившись в пробку, образовать проводящие нити, неразрушаемые сотрясением, как то случалось в некоторых моделях. Длина всей трубки достаточна в 6–8 см при диаметре около 1 см. Трубка при своем действии располагается горизонтально, так что полоски лежат в нижней ее половине и металлический порошок покрывает их. Наилучшее действие получается, когда трубка наполнена не более чем наполовину».

Схема когерера Попова, описанная его словами, показана на рис. 6.1. Попов употреблял железный или стальной порошок.

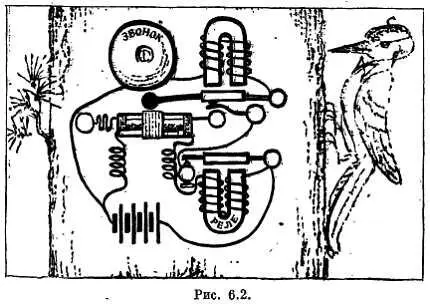

Но главной задачей было не усовершенствование когерера, а изобретение способа возвращения его в исходное состояние после приема электромагнитной волны. В первом приемнике Попова, схема которого показана на рис. 6.2, эту работу выполнял обыкновенный электрический звонок. Звонок заменяет стрелку гальванометра, а его молоточек ударяет по стеклянной трубке, когда возвращается в исходное положение.

Какое простое решение головоломной задачи! И взаправду простое. Оцените, читатель, главную идею, до которой не додумались такие превосходные физики, как Герц и Оливер Лодж. Ведь в простой схеме впервые используется то, что техники называют релейной схемой. Ничтожная энергия радиоволн принимается не непосредственно, а используется для управления цепью тока.

В весенние дни 1895 года Попов вынес свой опыт в сад. Приемник начали отдалять от вибратора. 50 метров — звонок откликается на искру вибратора, 60 метров — работает, 80 метров — молчит. Тогда Попов подносит, к приемнику моток медной проволоки, набрасывает его на дерево, а нижний конец присоединяет к когереру. Звонок зазвонил. Так появилась первая в мире антенна.

7 мая мы празднуем День радио. В 1895 г. в этот день Попов делает доклад под скромным названием «Об отношении металлических порошков к электрическим колебаниям» на очередном заседании Русского физико-химического общества. Среди присутствующих многие лица видели несколько лет назад демонстрацию опытов Герца, тех опытов, при которых крошечную искру надо было рассматривать в лупу. Но услышав бойкие трели звонка приемника Попова, все поняли, что родился телеграф без проводов, появилась возможность передавать сигналы на расстояние.

12 марта 1896 г. Попов передает первую в мире радиограмму. На расстоянии 250 м из одного здания в другое замыканием ключа на короткие и длительные промежутки передаются слова «Генрих Герц», которые записываются на телеграфную ленту.
