Огромное впечатление на физиков того времени произвела работа Герца, в которой он доказал отражение электромагнитных волн. Волны отражались от цинкового экрана величиной 4 м х 2 м. Вибратор находился на расстоянии 13 м от экрана и на высоте 2,5 м от пола. Настроенный резонатор был помещен на той же высоте и перемещался между вибратором и экраном. Располагая резонатор на различных расстояниях от экрана и наблюдая интенсивность искры, Герц устанавливает наличие максимумов и минимумов, характерных для картины интерференции, носящей название стоячей волны. Длина волны оказалась близкой к 9,6 м.

Я хотел бы подчеркнуть, что в то время никто не мог сказать, какой материал должен служить зеркалом для электромагнитных волн. Это сейчас мы знаем, что волны таких длин не проникают в металл, а отражаются от него.

Стремясь получить дополнительные доказательства теории Максвелла, Герц уменьшает геометрические размеры своих приборов и доводит длину волны до 60 см. В 1888 г. он публикует работу «О лучах электрической силы». Ему удалось концентрировать электромагнитную энергию с помощью параболических зеркал. В фокусе зеркал размещались стерженьки вибратора и резонатора. Пользуясь этими зеркальными приемником и передатчиком, Герц показывает, что электромагнитные волны не проходят через металлы, а деревянные экраны волн не задерживают.

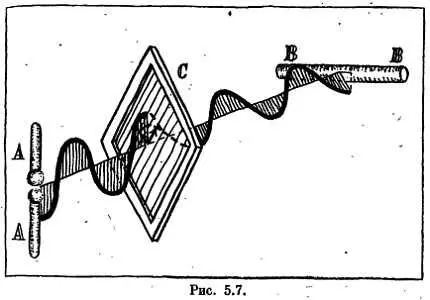

На рис. 5.7 показано, как Герц доказал поляризацию электромагнитных волн. На пути электромагнитного луча, созданного вибратором АА , помещалась решетка С из медных проволок. Поворачивая решетку, Герц показал, что интенсивность искры в резонаторе В — В меняется. Когда проволоки были параллельны электрическому вектору и перпендикулярны осям вибраторов, луч не проходил. Поперечность электромагнитной волны была доказана.

Наконец, для изучения преломления волн Герц изготавливает из асфальтовой массы призму весом более тонны. Коэффициент преломления асфальта можно было измерить для волн длиной 60 см с большой точностью. Он оказался равным 1,69.

Доказательство существования электромагнитных волн, измерение их длины, установление законов отражения, преломления и поляризации! И все это — результат трехлетней раб&ты. Есть от чего прийти в восхищение.

Физикам приходится иметь дело с электромагнитным излучением огромного диапазона. Электромагнитное излучение тока городской частоты абсолютно ничтожно. Практическая возможность уловить электромагнитное излучение начинается от частот порядка десятков килогерц, т. е. длин волн, равных сотням километров. Наиболее короткие волны имеют длину порядка десятитысячных долей микрометра, т. е. частоты порядка миллиардов гигагерц.

Радиоволнами называют то электромагнитное излучение, которое создается электротехническими средствами, т. е. за счет колебания электрических токов. Самые короткие длины радиоволн — это сотые доли миллиметра.

От нескольких сотен микрометров и ниже простирается область длин волн излучения, возникающего за счет энергетических переходов внутри молекул, внутри атомов и внутри атомных ядер. Этот диапазон, как мы видим, существенно перекрывается с радиодиапазоном.

Видимое световое излучение занимает узкий участок. Его пределы — это 0,38—0,74 микрометра. Более длинноволновое излучение, полученное не радиотехническими способами, называют инфракрасным, а более коротковолновое — ультрафиолетовым вплоть до длин около 0,1 микрометра.

Электромагнитное излучение, получаемое в рентгеновских трубках, перекрывается с областью ультрафиолетовых волн и доходит до 0,01 микрометра, где в свою очередь перекрывается с областью гамма-лучей.

Последние возникают при ядерном распаде, ядерных реакциях и столкновениях между элементарными частицами.

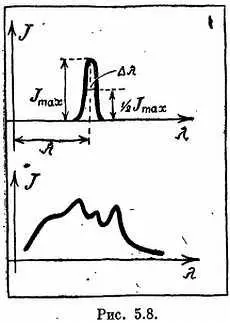

Основной характеристикой любого электромагнитного излучения является его спектр. Спектром называют график, на котором по вертикали отложена интенсивность (т. е. энергия, приходящаяся в единицу времени на единицу площади), а по горизонтали — длина волны или частота. Самым простым спектром является монохроматическое («одноцветное») излучение. Его график состоит из одной линии очень малой ширины (рис. 5.8, вверху).

Степень монохроматичности линии характеризуют отношением λ /Δ λ . Радиостанции дают почти монохроматическое излучение. Например, для коротковолновой станции, работающей в диапазоне 30 м, λ /Δ λ равно примерно 1000.
