Ну, а что же придумать для тех случаев, когда имеется явная зависимость диэлектрической проницаемости от температуры? Внимательные исследования связи структуры молекулы с поведением вещества в электрическом поле, а также характер температурной зависимости ε (всегда поляризация падает с ростом температуры) приводят нас к следующей мысли. Если молекулы и в отсутствие поля обладают дипольным моментом («жесткие» диполи) и могут менять свою ориентацию, то это объяснит температурную зависимость диэлектрической проницаемости.

Действительно, в отсутствие поля молекулы расположены «как попало». Дипольные моменты складываются геометрически. Поэтому для объема, содержащего много молекул, результирующий момент будет равен пулю. Электрическое поле «причесывает» молекулы, заставляет их смотреть преимущественно в одну сторону. В противоборство вступают две силы: тепловое движение, которое вносит беспорядок в расположение молекул, и упорядочивающее действие поля. Понятно, что чем выше температура, тем труднее полю «справиться» с молекулами. Отсюда и следует, что диэлектрическая проницаемость у таких веществ должна падать с уменьшением, температуры.

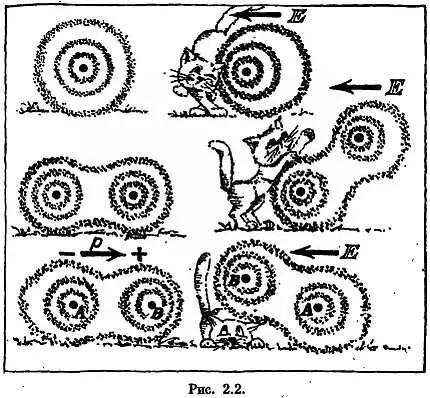

Для лучшего запоминания сказанного приводится рис. 2.2. Верхний рисунок показывает, что поляризация атома сводится к смещению и деформации электронных оболочек. Чем дальше расположен электрон от атома, тем больше скажется на нем действие поля. Слои, изображенные на этих схематических рисунках точками, символизируют места пребывания электронов. Надо помнить, что картина имеет весьма условный характер, так как разные электроны имеют в молекулах разные по форме области существования (см. стр. 102).

На среднем рисунке показано поведение симметричной двухатомной молекулы. В отсутствие поля она не обладает моментом. Поле наводит электрический момент. Он может быть разным по величине в зависимости от того, под каким углом молекула расположена по отношению к полю. Момент образуется благодаря деформации электронных оболочек.

Наконец, на нижней схеме показано поведение молекулы, обладающей дипольным моментом и в отсутствие поля. На нашей схеме молекула лишь повернулась. Однако в общем случае у веществ, молекулы которых обладают моментом в отсутствие поля, будут присутствовать оба механизма поляризации: наряду с поворотами молекул могут происходить и смещения электронов. Эти два эффекта нетрудно разделить, производя измерения при очень низких температурах, когда влияние теплового движения практически отсутствует.

Если эта модель справедлива, то мы не должны наблюдать температурную зависимость диэлектрической проницаемости у веществ, молекулы которых симметричны, например таких, как молекула кислорода или хлора. Если же двухатомная молекула состоит из двух разных атомов, как, например, молекула угарного газа СО, то в этом случае зависимость ε от температуры должна иметь место. Так оно и есть на самом деле. К молекулам с очень значительным дипольным моментом относится нитробензол.

Что будет происходить с обычным диэлектриком при увеличении электрического поля Е ? Очевидно, должна увеличиваться поляризация вещества. Это происходит за счет растяжения диполей: в атоме это сдвиг электронного облака относительно ядра, в молекуле это может быть удаление друг от друга двух ионов. Как бы то ни было, естественно задать вопрос, до каких пор электрон, оттянутый полем далеко от ядра, является по-прежнему электроном атома, а два иона, находящиеся уже достаточно далеко друг от друга, образуют по-прежнему молекулу. Предел безусловно существует, и при достаточной напряженности Е происходит так называемый пробой диэлектрика. Порядок этой напряженности — несколько тысяч киловольт на метр. В любом случае, пробой связан с высвобождением электронов или ионов, т. е. созданием свободных носителей тока. Диэлектрик перестает быть диэлектриком, по нему течет электрический ток.

С явлением пробоя чаще всего приходится сталкиваться, когда выходит из строя конденсатор в телевизоре или радиоприемнике. Однако мы знаем и другие примеры пробоя — электрические разряды в газах. Об электрическом разряде в газах мы поговорим особо. А сейчас познакомимся с двумя важными членами семейства диэлектриков — пьезоэлектриками и сегнетоэлектриками.
