При снижении температуры ниже 120 °C происходит смещение ионов кислорода и титана в противоположные стороны на величину порядка 0,1 ангстрема. Ячейка приобретает дипольный момент.

Обратите внимание на следующее важнейшее обстоятельство. Это смещение может с одинаковым успехом произойти в трех направлениях — вдоль трех осей куба. Смещения приводят к деформациям ячеек. Поэтому не всякое разбиение кристалла на области, внутри которых дипольные моменты направлены в одну и ту же сторону, оказывается выгодным.

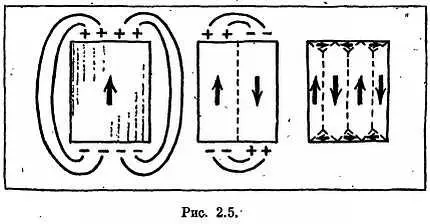

На рис. 2.5 показаны возможные разбиения кристалла на идеально поляризованные области (они называются доменами). Наряду со случаем, кота весь кристалл является одним доменом, — случаем, приводящим к максимальному электрическому полю, — возможны варианты менее выгодные и, наконец, даже такие (крайний правый рисунок), когда внешнее поле оказывается равным нулю.

Как ведет себя сегнетоэлектрик при накладывании внешнего электрического, поля? Оказывается, механизм поляризации заключается в росте домена, смотрящего в «нужном» направлении, путем смещения границ. Домены, ориентированные своим моментом под острым углом к полю, «поедают» домены, ориентированные к полю под тупым углом. При очень больших полях может наблюдаться и переворачивание доменов.

Титанат бария является основным промышленным сегнетоэлектриком. Он получается при обжиге двух порошков — двуокиси титана и углекислого бария. Получается своего рода керамика.

Керамические сегнетоэлектрики нашли широкое применение в электротехнике и радиотехнике. Мало того, что они резко увеличивают диэлектрическую проницаемость конденсаторов. У этих веществ, как нам понятно из описания механизма поляризации, значение ε будет расти с возрастанием напряженности электрического поля. Конденсатор превращается в «вариконд» переменный конденсатор, с помощью которого легче всего осуществляется частотная модуляция. Это процесс, происходящий во всяком радиоприемнике и телевизоре.

Во многих случаях сегнетоэлектрическая керамика вытесняет кварц. С ее помощью можно создать более сильный звук. Так же точно и коэффициент усиления ультразвука в этом случае выше. Область, в которой кварц не имеет соперников, это стабилизация радиочастоты.

Подавляющее большинство глав об электричестве начинается с рассказа об электрических зарядах, создаваемых трением на стеклянной и эбонитовой палочках. Объяснение этого явления обычно обходится. А почему?

Прежде всего нужно подчеркнуть, что электризация диэлектриков путем трения не связана (во всяком случае непосредственно) с поляризацией изоляторов, о которой мы только что вели речь. Действительно, явление поляризации — это образование связанных электрических зарядов, которые тем и особенные, что их нельзя «отвести» от диэлектрика. Заряды, которые создаются на стекле и эбоните путем трения кошачьим мехом, без сомнения свободные заряды и, конечно, это электроны.

В общих чертах картина более или. менее ясна, но и только. Видимо, то мизерное количество свободных электронов, которое имеется у изолятора, связано с его молекулами разными силами у равных диэлектриков. Поэтому, если привести в тесное, соприкосновение два тела, то электроны перейдут с одного из них на другое. Произойдет электризация. Однако «тесное соприкосновение» — это приведение поверхностей на расстояние, равное межатомному. Поскольку атомно-гладких поверхностей в природе не существует, трение помогает ликвидировать всякого рода выступы и увеличивает площадь, так сказать, истинного соприкосновения.

Переход электронов от одного тела к другому имеет место для любой пары тел — металлов, полупроводников и изоляторов. Наэлектризовать же удается только изоляторы, ибо лишь в этих телах возникшие заряды остаются в тех местах, куда они перебрались от одного тела к другому.

Я не могу сказать, чтобы эта теория оставляла чувство глубокого удовлетворения. Неясно, чем так хороши эбонит, стекло, кошачий мех. Можно задать ещё кучу вопросов, на которые нет вразумительного ответа.

Если заполнить стеклянную трубку газом, впаять в трубку электроды и приложить к ним напряжение, то мы получим в свое распоряжение простую установку, с помощью которой можно приступить к изучению проводимости газов. Можно варьировать вещество, через которое проходит ток, менять давление газа, менять напряжение.
