Томас Маклафлин - Обзор ядерных аварий с возникновением СЦР (LA-13638)

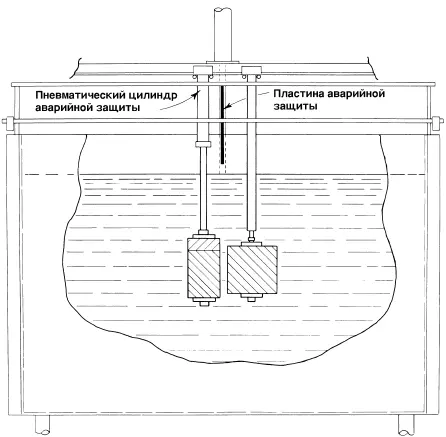

Последующее воспроизведение событий показало, что первой сработала пневматическая система аварийной защиты (подъемник для извлечения из воды), что вызвало осложнения двух типов. Во-первых, максимальная реактивность системы имела место при слегка поднятом положении левого цилиндра относительно его нижнего состояния. Эта реактивность реализовалась в процессе подъема сплошного цилиндра (в момент всплеска мощности). Во-вторых, быстрый подъем из воды вызвал возникновение гидродинамических сил, под действием которых цилиндры приблизились друг к другу. Комбинация этих двух факторов оказалась достаточной для того, чтобы сборка перешла в критическое состояние на мгновенных нейтронах, причем реактивность поддерживалась бы в этом случае, по крайней мере, на том же уровне в течение 0,2 с, если бы не произошел всплеск мощности. По оценкам, энерговыход в первом пике составил 6 х 10 15делений. Возможно, что за первым пиком последовали один или несколько всплесков мощности при движении блока в области реализации мгновенной критичности, поскольку основным механизмом гашения цепной реакции было кипение.

При этой аварии с полным энерговыделением 10 17делений персонал не был облучен, не произошло загрязнения экспериментальной установки. Повреждение урановых блоков выразилось в небольшом коррозионном отслаивании и вздутии за счет образования оксида урана. Работы на экспериментальной установке были возобновлены уже через два дня.

«Джемайма» — цилиндрическая сборка из металлического урана (93 %) без отражателя; ход энерговыделения неизвестен; незначительные дозы облучения.

Система, в которой произошел разгон мощности, представляла собой цилиндрическую сборку из металлического урана с обогащением, равным 93 %, составленную из нескольких пластин диаметром 26,7 см и толщиной 0,8 см.

Полная сборка состояла из двух частей, причем нижняя часть была собрана из шести пластин, а верхняя собиралась сначала из трех, а потом из четырех пластин.

График обратного умножения в зависимости от числа пластин, или общего количества урана в системе, явно указывает на то, что систему не следовало делать из 11 пластин. Тем не менее, такую систему попытались собрать после того, как два человека независимо сделали одну и ту же ошибку в расчетах. В нарушение правил эксплуатации данные не были представлены в виде графика. Энерговыделение в пике составило 1,5 х 10 16делений.

Без воспроизведения условий эксперимента невозможно установить, как изменялась мощность, выделяемая в массе урана, равной 92,4 кг. В тот момент, когда система была близка к критичности на мгновенных нейтронах, нижняя часть сборки двигалась по инерции вверх, и ввод реактивности, наверное, не превышал 2 или 3 р/с. Такая скорость ввода реактивности может дать пик в 10 15делений. После этого мощность стабилизировалась на уровне около 10 17делений/с, что было как раз достаточно для компенсации введенной реактивности. Большая часть из 1,5 х 10 16делений должна была произойти на этом плато. Мощность упала практически до нуля, когда автоматическая система аварийной защиты развела в стороны две массы металла.

Система была оборудована дистанционным управлением, никакого механического повреждения системы или делящегося материала не было. Никто из персонала не облучился, экспериментальная зона осталась чистой. Очевидное свойство самогашения, продемонстрированное при данном всплеске мощности, стимулировало дальнейшие исследования на сборке «Леди Годива» 47,48,49, которая использовалась в качестве установки для генерации мощных импульсов нейтронов деления с длительностью менее 100 микросекунд.

Активная зона (центральная часть сборки) из плутония массой ~8 кг с отражателем из природного урана; управление экспериментом дистанционное из пультового помещения с биологической защитой.

Авария произошла при проведении эксперимента, целью которого являлось изучение ядерно-физических характеристик размножающей системы (РС), содержащей плутониевую центральную часть (активную зону) внешним диаметром ~100 мм в отражателе из природного урана внешним диаметром 300 мм. Активная зона (АЗ) состояла из четырех полусферических слоев плутония в δ-фазе, покрытых слоем никеля толщиной ~0,1 мм.
