Томас Маклафлин - Обзор ядерных аварий с возникновением СЦР (LA-13638)

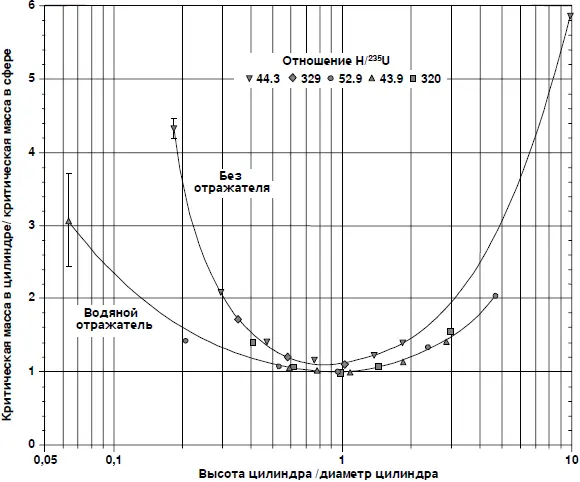

Рисунки 37, 38 и 39 взяты, с некоторыми изменениями, из отчета Лос-Аламосской национальной лаборатории LA-10860 35. Эти три рисунка содержат точки, соответствующие приведенным в таблице 9 значениям плотности делящегося материала (или атомному отношению) и оцененной сферической критической массы для двадцати двух восстановленных аварий. Рисунок 38 содержит кривые для систем с обогащением урана, соответствующим 2.0, 3.0, 5.0, 30.3 и 93.0 процентам. На этот рисунок также наложены точки для аварий 9, 15 и 22.

Поскольку кривые на рисунке 38 относятся к водяным отражающим системам, эти точки были смещены вниз, поскольку реальные аварии происходили в условиях относительного отсутствия отражателей.

Можно было бы выполнить дополнительную подгонку к реальной концентрации делящегося материала и к оцененной критической массе в сфере. Например, при оценке можно было бы учесть влияние поглощения нитратом и органический, в противоположность водному, базовый состав. Разумеется, требуется решить, имеют ли смысл такие подгонки и приведут ли они к таким оцененным значениям, которые будут находиться в лучшем согласии с кривыми, представленными на рисунках 37, 38 и 39. Проведение таких подгонок не может быть оправданным. Отсутствие технических деталей, представленных в описаниях аварий, препятствует обоснованному уточнению оценок. Недостаток технической информации также мешает любой попытке осмысленного, более детального нейтронного компьютерного моделирования.

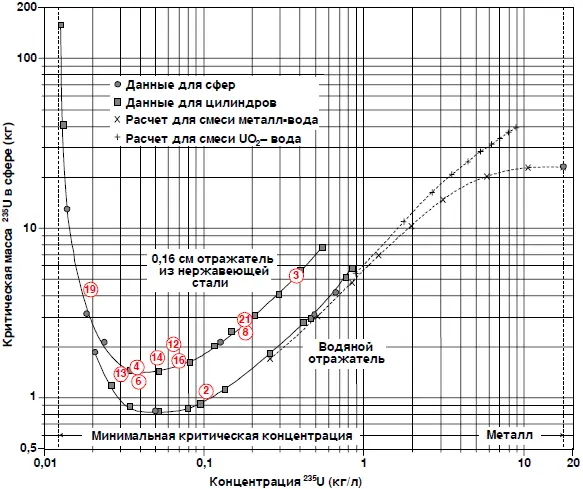

Аварии с делящимся материалом, содержащим уран; цифры внутри кружка означают номер аварии.

Принимая во внимание эффекты частичного отражения и свойственные оценкам погрешности, можно сделать вывод, что положения 19 точек из 22 точек, нанесенных на рисунках 37, 38 и 39, в достаточной степени подтверждают согласие между условиями возникновения аварий, которые приводятся в их описаниях, и известными условиями возникновения самоподдерживающейся цепной реакции. Оцененные значения для аварий 1, 7 и 9 кажутся отчасти сомнительными в том отношении, что для возникновения критичности при гипотетических условиях этих аварий в отсутствие отражения потребовалась бы большая масса, чем та, что приведена в сообщениях об авариях. Однако оценки для аварий 1 и 7 оказались бы в разумном согласии с реальными величинами, если было бы учтено наличие частичного отражения во время аварии. Следует заметить, что в этих двух случаях «недостающая» масса не больше по величине, чем в других восстановленных авариях (особенно в авариях 12, 14 и 17), в которых сообщенная величина массы превышает величину, являющуюся известным условием возникновения критичности. Расхождение в случае аварии 9 также согласуется с большой неопределенностью массы, указанной в отчете об аварии. Нельзя выделить никаких систематических особенностей, которыми отличались бы между собой аварии в РФ, США, Объединенном Королевстве и в Японии.

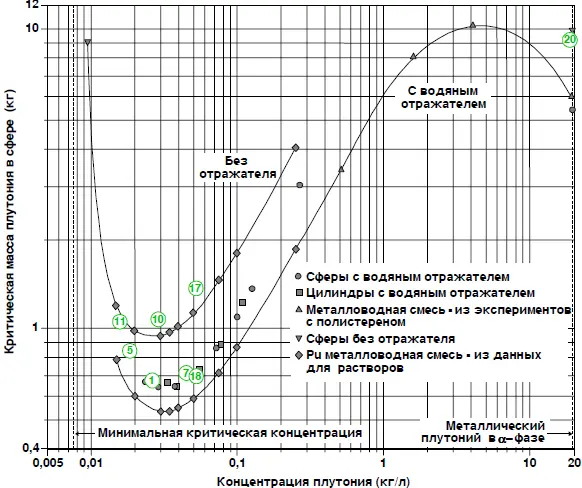

Аварии с делящимся материалом, содержащим плутоний; цифры внутри кружка означают номер аварии.

В таблице 10 приведены для 22 аварий оцененные значения выделенной энергии делений. В настоящей редакции была сделана попытка распределить выход числа делений в пике по категориям так, чтобы они совпадали с описанными в предыдущих двух редакциях этого отчета и определениями, приведенными в приложении. Эти определения для удобства читателя повторены здесь.
