Оборудование химико-металлургического цеха представляло собой ряд перчаточных камер, в одной из которых располагались три одинаковые технологические цепочки, состоящие из реактора для растворения отходов, передаточной емкости, нутч-фильтра и сборника фильтратов (рис. 22).
Каждый из трех цилиндрических реакторов имел объем 100 л, диаметр 450 мм, эллиптическое днище, плоскую крышку с загрузочным люком, устройство для перемешивания пульсирующего типа и пароводяную нагревательную рубашку толщиной 25 мм.
На рисунке 22 представлены схема размещения оборудования в камере и направления движения реагентов. Каждый реактор был оснащен линией выдачи растворов в передаточную (напорную) емкость, линией вакуума, линиями сдувки и теплоносителя. Загрузка прокаленных отходов осуществлялась через загрузочный люк в крышке, имеющий уплотнение и запорное устройство.
Процесс растворения в азотной кислоте проводился с подогревом раствора во время перемешивания пульсатором. По завершении процесса растворения полученный таким образом раствор передавался с помощью вакуума в передаточную емкость, после чего раствор проходил через нутч-фильтр (для удаления нерастворенных твердых частиц) в сборник фильтратов.
Примерно за сутки до аварии, 15.12.1965 г., технолог смены выдал оператору задание на прокалку партии 1726 «богатых» отходов (содержание урана более 1 %) в камере, печи которой были предназначены только для прокалки «бедных» отходов (содержание урана менее 1 %), что было нарушением инструкции по ядерной безопасности.
После прокалки из этой партии «богатых» отходов была отобрана проба, и до получения результатов анализа контейнер с «богатыми» отходами был передан в другую камеру, в которой уже хранилось много других отходов, на комплектацию партии отходов для последующей передачи на растворение.
В аналитической лаборатории определили массовую концентрацию урана в пробе 1726, которая составила 44 % (весовых). Этот результат был записан в журнале для проб, но не был передан в цех для записи в учетную карточку.
Оператор, комплектовавший отходы на растворение, обнаружил отсутствие результата анализа для пробы номер 1726 и по телефону запросил его в аналитической лаборатории.
В результате взаимного недопонимания между лаборантом и оператором последний записал результат анализа пробы 1826, в которой массовая доля урана была 0,32 %, т. е. в ~138 раз меньше, чем в пробе 1726. Этот результат оператор внес в учетную карточку и на этикетку контейнера с «богатыми» отходами.

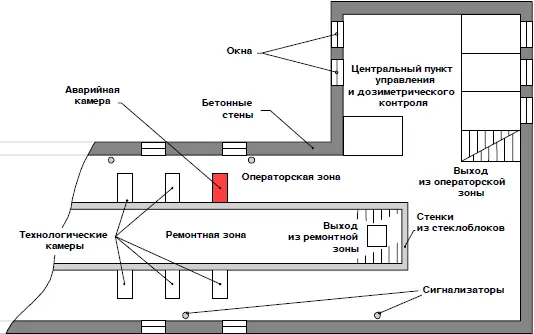

Рисунок 21. Схема химико-металлургического цеха.
На следующий день, 16.12.1965 г., отходы массой 5 кг, включая около 2,2 кг урана с обогащением 90 %, были переданы на растворение как «бедные» и загружены в реактор, для которого норма загрузки составляла 0,3 кг урана, т. е. имело место превышение нормы загрузки более чем в 7 раз.
К этому моменту в двух других реакторах проводилось растворение «бедных» отходов.
«Богатые» отходы были загружены в реактор № 1. Согласно технологическому регламенту, растворение должно было производиться при температуре ~100 °C и при непрерывном перемешивании в течение 1,5 часов. Однако этот процесс был остановлен через 40 минут в связи с началом плановой уборки внутри камеры перед сдачей смены.
Примерно через 10 минут после выключения нагрева и перемешивания оператор, производивший уборку, услышал характерный звук кратковременного срабатывания ближайшего аварийного сигнализатора о возникновении ядерной аварии, покинул рабочее место и направился на центральный пульт управления для выяснения причин срабатывания сигнализатора. В этот момент произошло повторное срабатывание ближайшего сигнализатора. В последующие несколько секунд начали срабатывать сигнализаторы, более удаленные от реактора № 1. Всего в цехе сработало несколько десятков сигнализаторов типа УСИД-1.
Различимая во времени последовательность их срабатывания по мере увеличения расстояния между ними и местом аварии указывала на то, что нарастание мощности 1-го пика происходило на запаздывающих нейтронах. Весь персонал оперативно эвакуировался из цеха и укрылся в подземном переходе, как это и было предусмотрено инструкцией и отрабатывалось на противоаварийных тренировках.
Срабатывание сигнализаторов и эвакуация персонала относились к моменту времени около 22 ч 10 мин 16.12.1965 г.
