Марк Волынский - Необыкновенная жизнь обыкновенной капли

— Заведем казенного паука, будет новое лаборатор­ное оборудование; использование пауков в технике — авторское свидетельство. Пусть завхоз ставит его на довольствие, как нашу серую Мурку...

Возникала атмосфера раскованности; шутка, игра помогали ломать жесткий стереотип привычной мысли. Нам тогда не грозила опасность впасть в бездумную болтовню. Всех будоражили, тонизировали каждоднев­ные сообщения о новых технических идеях, конструк­циях, полетах, об успешных действиях наших Илов, штурмовиков с кинжальными эрэсами (ракетными сна­рядами), наших реактивных «Катюш», явно превосходивших немецкие шестиствольные минометы, о наших новых типах пороховых ракет, которые иногда запуска­лись прямо с деревянной тарой («Русские бросаются са­раями!»— вопили фашисты).

В издававшемся тогда журнале «Британский союз­ник» появились эффективные чертежи-рисунки первых турбореактивных двигателей. Но старые опытные цаговцы предостерегающе качали головами:

— Не очень доверяйтесь, здесь поработало бюро искажений.

Мы всматривались в них квадрат за квадратом, как в загадочные картинки — «найти взломщика», но так и не находили. Позже, когда мы работали уже в дру­гом институте, появились первые трофейные немецкие ТРД и огромные, как нам тогда казалось, марсианско­го вида ФАУ-2...

Мы сбились с ног в поисках материалов для улав­ливания капель. Пробовались новые по тем временам пластики и полимеры, пористый пенопласт, желеобраз­ные среды (гели), смолы, различные пасты вплоть до гуталина, который был тогда дефицитом.

Пока же опыты ставились на модельной установке, капли распыленной воды улавливались в касторо­вое масло. Каждую пробу, приходилось утомительно и кропотливо обрабатывать под микроскопом. Способ годился для условного сопоставления форсунок по качеству распыливания, но не для измерения частиц реального топлива в камерах. Кто-то однажды пред­ложил:

— Хватит ловить капли, как мух на липкую бума­гу. Применим метод моментальной, искровой фото­графии.

Он уже тогда был достаточно усовершенствован. Время экспозиции, то есть вспышки искры, составляло 10 -5—10 -6с. Экспериментатор, жаждавший остановить мчащуюся каплю, мог скомандовать: «Остановись, мгно­вение, ты прекрасно!» Метод позволил впоследствии многое разглядеть и понять в самом явлении распада, но для систематических измерений не пошел. Вступили в противоречие два главных требования — точность за­меров и массовость объектов. Для хороших измерений нужен увеличенный портрет капли. По законам опти­ки укрупнение масштабов изображения оплачивается уменьшением глубины резкости и сужением поля зре­ния. Из массы летящих капель объектив фотоаппарата выберет несколько резко сфокусированных, остальные получатся размытыми пятнами — не напасешься дефи­цитной мелкозернистой пленки.

Тут как раз и подоспело мое предложение использо­вать радугу. В литературе по метеорологической оптике я отыскал теорию радуги, ее создал известный английский астроном и физик Эри (1801—1892).

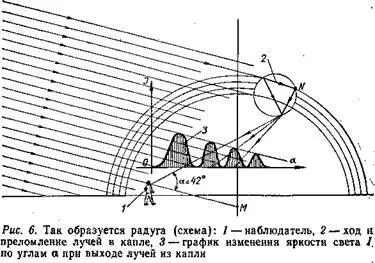

Про­стой принцип этой дивной архитектуры из солнечного света и капель совсем нетрудно понять. Наблюдатель видит радугу, стоя спиной к солнцу (рис. 6). Лучи солнца претерпевают в каплях полное внутреннее отражение и возвращаются обратно к зрителю под определенным углом. Это сопровождается дисперсией — капли «рабо­тают» как миниатюрные призмы, разлагая свет на цве­та исходного спектра, от красного до фиолетового. На рис. 6 одна из капель и ход лучей в ней показаны круп­ным планом.

Вследствие интерференции световых волн интенсивность возвращенного света имеет для каждого цвета ряд максимумов, которые соответствуют определенным углам наблюдения. Только эти максимумы и может ви­деть глаз, слабые лучи всех других направлений не дают зрительного восприятия. Но максимумы — от пер­вого к последующим — в каждом цветовом ряду резко слабеют, и различать вторые, третьи и т. д. глазу стано­вится трудно. Поэтому мы обычно видим одну арку, так называемую главную радугу — это сомкнутые по­лосы, соответствующие первым максимумам всех цветов; она всегда наблюдается под углом примерно 42°.

Изредка в очень чистом небе видна и вторая многоцвет­ная арка — от капель, где свет прошел двойное внут­реннее отражение.

Такая интерференционная картина обладает особен­ностью — стоящий в данном месте наблюдатель видит радугу только от определенной группы частиц. Глаз служит вершиной конуса с углом 42°, а все «избирае­мые глазом» капли дождя образуют круг в основании конуса.
